工业用卧式三相异步交流电机结构

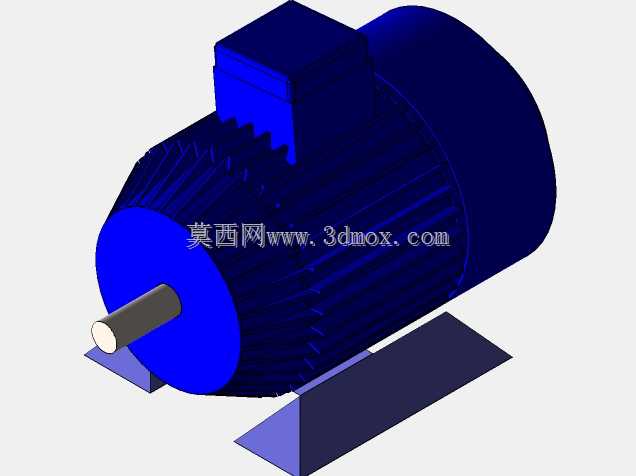

　　在各类工业生产场景中，动力输出单元是整套设备稳定运行的核心载体，这款卧式三相交流电机的三维结构，完整还原了量产工业电机的全部装配细节，可直接用于设备布局校核、传动链匹配验算、安装干涉排查等结构设计环节。从实际应用场景来看，这类电机广泛覆盖通用机床传动、输送线驱动、风机水泵配套、轻工生产设备动力输入等工况，是离散制造业车间内应用占比最高的动力部件之一，不同功率段的同结构电机可适配从轻载输送到重载切削的各类负载需求。

　　从结构功能特性来看，模型完整呈现了电机的几个核心功能模块：中部带散热筋的机座部分，是整台电机的支撑主体，外表面均匀分布的轴向散热筋，能够在电机运行过程中增大与空气的接触面积，配合尾部自带的风叶结构，可快速带走定子绕组产生的热量，避免持续运行过程中温升过高导致绝缘老化，延长绕组使用寿命；前端伸出的轴伸端采用标准圆柱轴结构，预留了键槽安装位，可通过平键连接联轴器、带轮、齿轮等传动件，将转子的旋转扭矩平稳输出到被驱动设备侧，轴伸根部的端盖结构内置轴承安装位，既可以为转子提供径向支撑，保证转子与定子之间的气隙均匀，也能阻隔外部粉尘、切削液进入电机内腔，适配车间多尘、有少量溅液的作业环境。顶部的方形接线盒结构，预留了三相电源的接线端子安装空间，盒体与机座之间采用密封贴合设计，可防止接线部位裸露引发安全隐患，同时方便现场电工进行电源接线、转向调整等运维操作。底部的一体式安装脚座，是整台电机与设备机架的连接载体，脚座上开有对称分布的长条形安装孔，可适配一定范围内的安装中心距偏差，降低现场安装的对位难度。

　　从设计思路层面还原，这款电机的结构完全遵循工业电机的成熟设计逻辑：首先是同轴度的保证，机座两端的端盖止口、轴承室、定子内腔、转子轴的加工基准全部统一，确保装配后转子转动无卡滞，气隙偏差控制在标准允许范围内，避免运行过程中出现扫膛、振动超差等问题；其次是安装兼容性设计，轴伸尺寸、安装孔距、中心高都匹配通用工业标准，可直接替换同规格的其他品牌同功率电机，无需对设备安装位进行二次改造，降低设备运维的备件替换成本；再者是运维便利性设计，端盖与机座采用螺栓连接，接线盒采用可拆卸盖板结构，日常运维时可快速拆卸进行轴承润滑、接线检查、绕组清灰等操作，无需整体拆解电机。

　　从安装边界与尺寸适配角度来看，模型的所有外形尺寸都按照量产工业电机的实际比例构建，在做设备整体布局设计时，可直接调用该模型进行空间校核：需要重点关注几个核心尺寸边界，一是电机轴伸的中心高，这个尺寸决定了电机与被驱动部件的轴系对中高度，布局时需要保证电机轴与负载输入轴的中心高偏差在允许范围内，避免联轴器出现角度偏差导致的额外振动；二是底部安装脚的孔距尺寸，包括轴向孔距与横向孔距，这两个尺寸直接对应设备安装底板的开孔位置，设计安装板时可直接参照模型的孔位进行开孔，避免现场安装时出现孔位错位；三是电机整体的外形轮廓尺寸，包括机座外径、接线盒突出高度、尾部风罩的轴向长度，布局时需要预留足够的周边空间，尤其是尾部风罩侧需要预留散热通风空间，不能紧贴设备钣金或其他部件，避免阻挡风道影响散热效果，同时接线盒侧需要预留接线操作空间，方便后期运维时打开盒盖进行接线作业；另外轴伸端的长度与直径尺寸，决定了所配套的传动件的选型范围，比如配套联轴器时需要根据轴径、轴伸长度选择对应规格的产品，键槽的尺寸也需要与传动件的键槽匹配，保证扭矩传递的可靠性。

　　在实际建模参考过程中，结构设计人员可通过该模型清晰观察电机各部件的装配关系，比如定子与机座的过盈配合位置、轴承与端盖的配合公差带选取逻辑、散热筋的分布密度与机座温升的对应关系，这些细节都能为非标设备的动力单元选型、安装结构设计提供直观的参考，避免选型时出现安装空间不足、轴系不匹配、散热空间预留不够等常见设计问题。
