便携式电子设备内置联动锁止结构

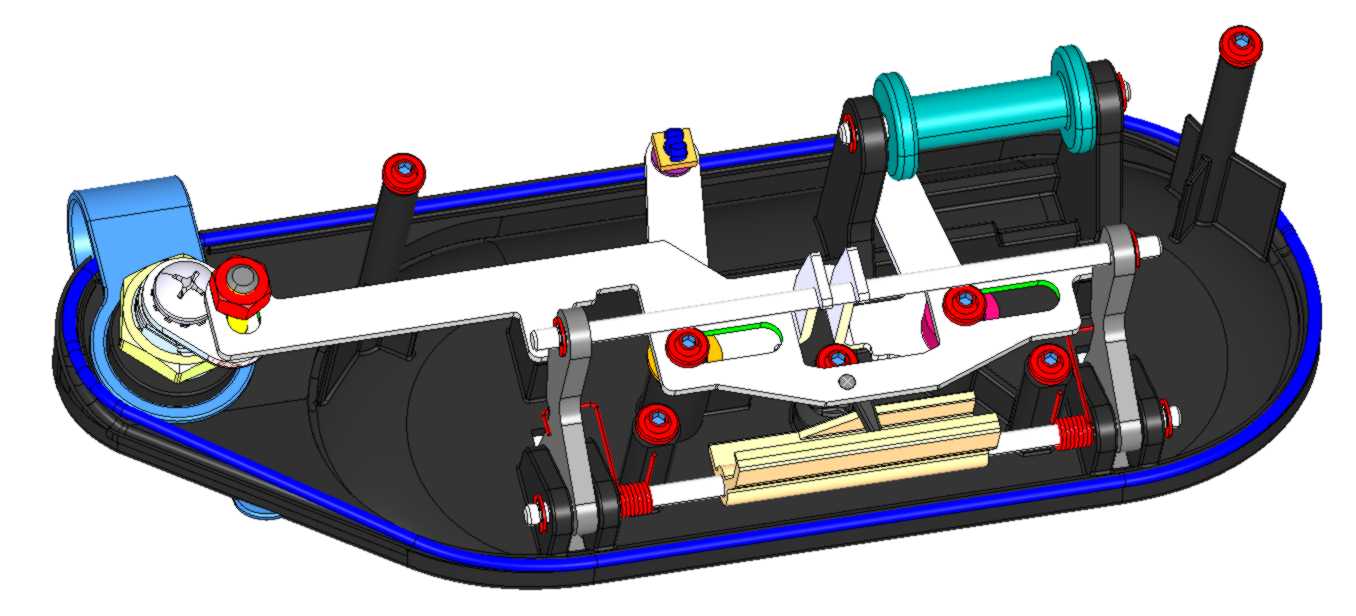

　　这套锁止结构主要面向小型便携式通讯终端的内部功能模块固定场景，常见于需要频繁更换电池、拆装功能扩展模块的手持通讯设备中，替代传统的螺丝紧固或者简易卡扣结构，解决反复拆装后卡扣磨损松旷、模块定位偏移的问题。整套机构采用平面连杆联动的设计思路，所有传动部件都布置在设备底壳的内凹安装腔体内，不需要额外占用设备主板的堆叠空间，安装边界完全贴合手持设备的内部轮廓，边缘的蓝色密封胶条安装槽直接集成在底座结构上，不需要额外设计密封件的固定结构，装配时可以直接将胶条卡入预设槽位，减少装配工序。

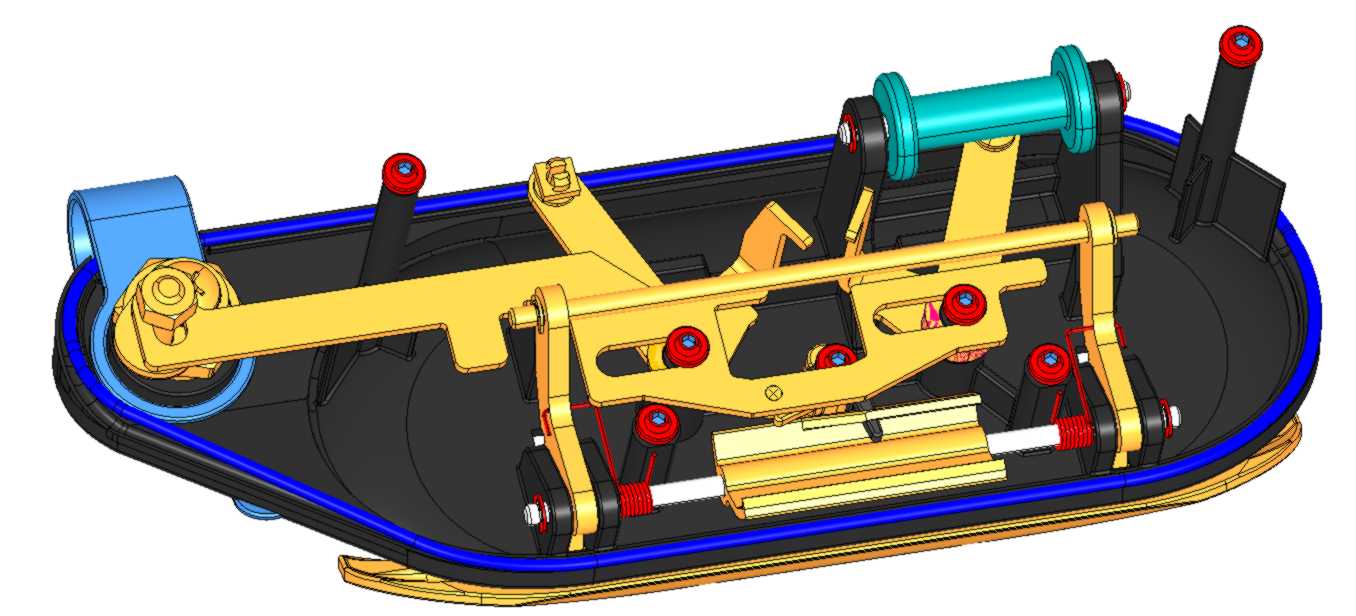

　　从功能实现逻辑来看，这套机构通过侧边的解锁拨轮作为动力输入，拨轮转动时通过同轴的凸轮结构推动主传动摆杆做平面摆动，主摆杆通过三个铰接点分别带动两侧的锁舌以及中部的模块顶出块同步动作：锁止状态下，两侧的红色锁头会卡入功能模块侧边的定位卡槽内，同时中部的压块会压紧模块的金手指接触面，保证通讯触点的接触压力稳定，不会因为设备跌落、振动出现接触不良的情况；解锁时拨轮转动带动摆杆位移，两侧锁舌同步收回脱离卡槽，中部顶出块会将模块向上顶起3mm左右的行程，方便使用者直接取出模块，不需要额外抠取模块边缘，避免指甲刮伤设备外壳或者模块表面。

　　设计过程中充分考虑了手持设备的空间限制，所有连杆的铰接点都采用翻边铆接的结构，不需要额外加装销轴或者紧固件，铰接位置的摩擦面预留了0.1mm的间隙，配合POM材质的连杆件，长期使用也不会出现卡顿或者磨损过量的问题。横向布置的复位扭簧直接套在中部的固定轴上，扭簧的两个支脚分别抵靠在主摆杆和底座的定位柱上，解锁动作完成后松开拨轮，扭簧会自动带动整套机构复位到锁止位置，不需要额外的锁止确认操作，避免使用者忘记锁止导致模块松脱。顶部的青色卷轴结构是设备内置天线的走线通道，锁止机构的摆杆运动轨迹特意避开了天线的走线区域，不会在动作过程中刮蹭天线同轴电缆，也不会对天线的信号收发造成金属遮挡干扰。

　　安装尺寸方面，整套机构的总厚度控制在8mm以内，完全容纳在设备底壳的10mm深度安装腔内，不会突出到电池仓或者主板安装区域，底座上预留的6个固定柱位置对应设备底壳的螺丝柱，装配时直接将机构放在定位柱上热铆固定即可，不需要额外打胶或者增加紧固件。所有运动部件的运动行程都做了硬限位设计，摆杆摆动到锁止和解锁的极限位置时，都会抵靠在底座上的限位凸台上，避免过度转动导致连杆变形或者断裂，锁舌的伸出量设计为2.5mm，既保证足够的卡合深度，又不会因为伸出量过大导致解锁时卡滞。针对手持设备可能遇到的跌落冲击场景，锁舌的根部做了加强筋结构，能够承受1.5米高度跌落的冲击载荷，不会出现锁舌断裂导致模块飞出的情况，同时铰接位置的铆接强度也经过校核，冲击载荷下不会出现铆接松脱的问题。
