GGG50材质变速器壳体压铸件结构设计

　　这款采用GGG50球墨铸铁材质的壳体零件，主要应用于商用车手动变速器的主腔体承载结构，作为变速器核心的支撑与密封构件，需要同时容纳齿轮传动组、换挡机构、轴承组件以及润滑油腔，是变速器总成中承担结构强度、密封防护、安装定位的核心基础件。从实际装车场景来看，该壳体需要适配发动机侧与传动桥侧的对接边界，侧面预留的大直径法兰孔用于对接离合器壳体或者取力器接口，顶部的凸台孔位分别对应输入轴、输出轴的轴承安装位，侧面的多个带孔凸耳用于固定换挡拨叉机构、传感器以及外部管路接头。设计阶段首先要考虑的是压铸工艺的成型可行性，GGG50材质虽然具备优异的强度和减震性能，但熔融金属流动性相较于铝合金稍差，因此壳体的壁厚设计控制在4-6mm的均匀区间，

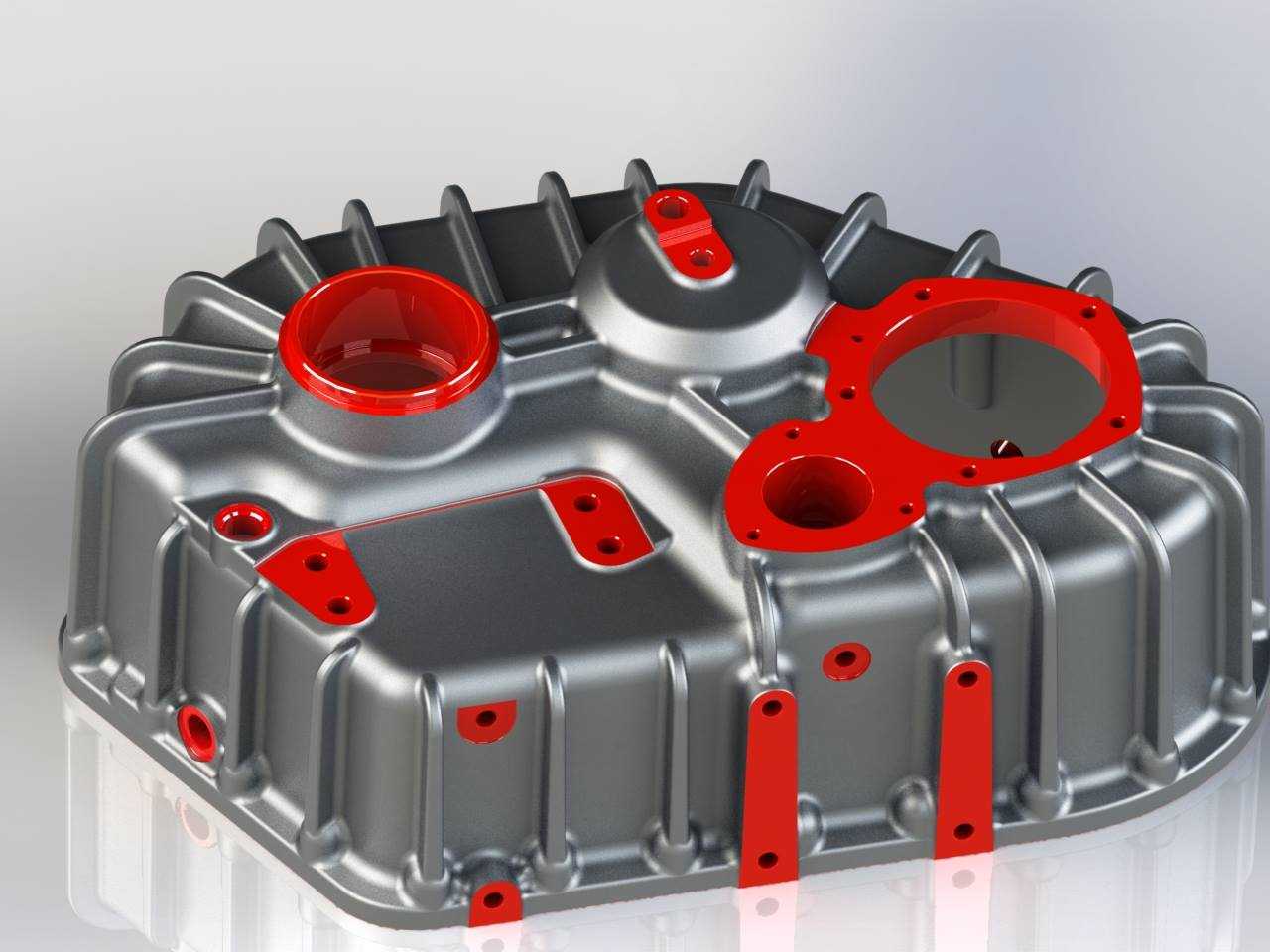

　　外壁分布的纵向加强筋并非装饰结构，而是通过有限元分析后针对齿轮啮合产生的径向力、整车行驶过程中的颠簸载荷做的刚度补强，能够有效避免壳体在长期交变载荷下出现变形，导致轴承位同轴度超差、密封面渗油等常见故障。壳体上的红色标识区域均为密封配合面或者安装定位面，这些区域在压铸完成后需要进行二次铣削加工，表面粗糙度要求达到Ra1.6以下，其中大直径的圆形法兰面需要安装O型密封圈或者密封垫片，因此平面度公差控制在0.05mm以内，避免装配后出现润滑油渗漏。侧面分布的多个带孔凸台，孔径从M6到M12不等，分别对应不同外部附件的安装，其中靠近加强筋位置的长条形安装耳是用于将变速器总成固定在车架悬置上的连接点，这两个位置的安装孔内嵌有钢质衬套，

　　避免长期震动下螺栓松动或者铸铁孔位磨损。在建模过程中需要重点关注安装边界的尺寸链校核，输入轴与输出轴轴承孔的同轴度、中心距公差直接影响齿轮传动的啮合精度，因此两个轴承位的孔位公差需要严格按照IT7级精度控制，同时壳体内部的型腔轮廓需要和齿轮组的运动轨迹保留至少3mm的安全间隙，避免齿轮高速运转时和壳体内壁发生剐蹭，同时也要避免间隙过大导致润滑油填充量过多，增加传动过程中的搅油阻力。壳体底部的放油孔位置设计在型腔最低点，方便维保过程中彻底排空旧润滑油，顶部的注油孔位置则对应润滑油的标准液位高度，避免注油过多或者不足。外壁的加强筋除了提升结构刚度外，还兼具散热功能，车辆行驶过程中气流顺着加强筋的沟槽流过，

　　能够带走变速器工作过程中齿轮摩擦产生的热量，避免壳体内润滑油温度过高导致粘度下降，影响润滑效果。从安装适配性来看，该壳体的对接法兰尺寸、悬置安装孔位完全匹配对应型号变速器的整车安装边界，不需要额外做转接支架即可直接装车替换，所有密封面的加工余量、安装孔的位置度都按照量产零件的公差要求设计，能够直接用于压铸模具的开发以及后续的机加工工艺编制。在细节设计上，所有的孔位边缘都做了1mm的倒角，避免装配时切割密封圈或者划伤操作人员，壳体的分型面位置设计在加强筋的中部分型，避免在密封面或者轴承安装面上出现分型线，减少后续机加工的工作量，同时也避免分型面的飞边影响零件的装配精度。针对GGG50材质的铸造特性，壳体的转角位置都做了R2-R3的圆角过渡，避免压铸过程中出现应力集中导致零件开裂，同时也能减少熔融金属填充时的涡流现象，降低铸件内部气孔、缩松的缺陷概率。
