高低压风断路器通风门板结构设计

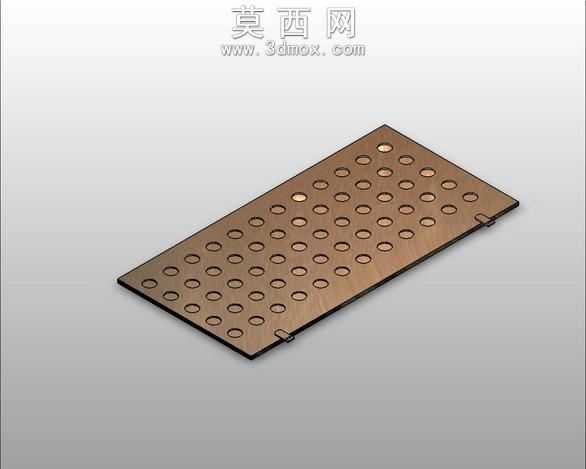

本作品为风断路器配套通风门板的三维参数化建模成果，建模阶段采用自顶向下的设计思路，先依据断路器柜体的安装配合尺寸确定门板整体外轮廓参数，再逐步细化门板上的通风孔组、安装卡扣、定位凸台等细节结构，保证门板与断路器柜体的装配间隙控制在合理公差范围内，避免出现装配干涉问题。建模过程中对门板做了分区结构设计，门板上半区域采用密集排布的椭圆形浅凹孔结构，下半区域采用规则阵列的圆形通孔结构，两类孔组的排布均经过流体走向模拟验证，可引导空气流先通过下半区域的大尺寸通孔进入断路器内部，带走内部元器件工作产生的热量后，再经上半区域的小孔从门板顶部顺利排出，形成顺畅的散热风道，有效提升断路器工作时的散热效率，避免内部积热引发的元器件老化、跳闸等故障。材质渲染阶段，门板主体采用哑光深黑的冷轧钢板材质，还原电气柜门板常用的喷塑工艺质感，上半区域的通风面采用棕褐色耐高温绝缘涂层材质，清晰区分门板的不同功能区域，安装卡扣部位采用亮面金属质感，突出装配定位结构的位置，整体渲染效果贴近工业产品实物的视觉表现。结构设计上，门板侧边设置了两处弹性卡扣结构，无需额外紧固件即可实现门板与柜体的快速拆装，方便后期对断路器内部元器件进行检修维护，门板边缘做了折弯收边处理，既提升门板整体的结构强度，避免薄板受力发生形变，也能消除锐边带来的安装安全隐患。整个模型的所有特征均保留完整参数，可根据不同规格断路器的尺寸需求快速调整门板长宽、孔组排布密度、卡扣位置等参数，适配不同型号的风断路器产品设计需求，可直接用于产品结构验证、装配模拟、散热仿真分析以及生产加工图纸的导出工作。
