变螺距进料输送螺杆三维结构设计

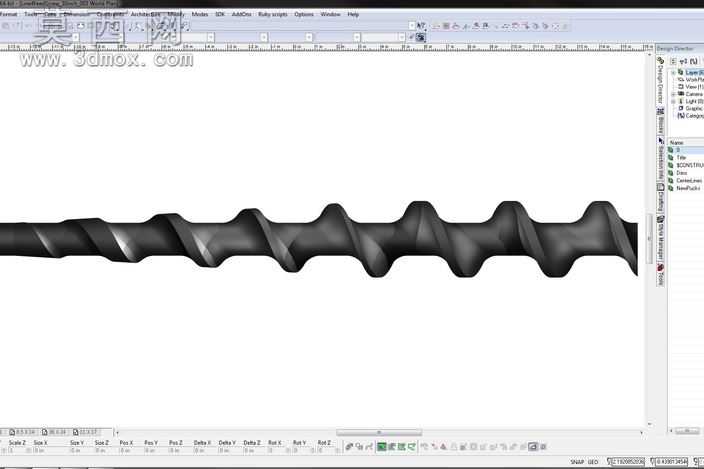

本作品为变螺距进料输送螺杆的三维建模成果，建模过程依托三维CAD软件完成，整体围绕冰球填料输送的工况需求展开结构设计。建模初期先梳理螺杆的核心功能逻辑：该部件用于向30头气动规模填料工位输送冰球物料，因此螺距采用渐变式变量设计，从进料端到出料端螺距逐步收窄，能够在输送过程中逐步对物料形成稳定的推送挤压力，避免冰球在输送通道内出现卡滞、堆叠或者滑落的问题，保证进料节奏与后续填料工位的工作节拍精准匹配。建模时优先绘制螺杆的中心轴基准线，以中心轴为核心参照逐段绘制不同螺距对应的螺旋扫掠路径，每一段螺旋线的升角、螺距参数都经过反复校核，确保相邻螺距段的过渡平滑无突变，避免出现结构应力集中的区域。螺杆的螺旋叶片截面采用圆弧过渡设计，叶片边缘做了微小的圆角处理，既能够减少输送过程中对冰球表面的磕碰损伤，也能降低物料与叶片之间的摩擦阻力，提升输送流畅度。材质设定上，螺杆主体选用食品级不锈钢材质，渲染时赋予模型哑光金属质感，表面添加细微的拉丝纹理，还原工业输送部件的真实材质表现，同时通过光影渲染突出螺旋曲面的流畅过渡效果，清晰展现变螺距的结构特征。整体结构采用一体式设计，中心轴与螺旋叶片为整体建模成型，两端预留标准的轴颈安装位，能够直接与驱动机构、轴承座完成装配对接，无需额外做结构适配。设计过程中重点验证了变螺距段的输送容积变化率，确保每一段螺距对应的物料容纳量与输送速度匹配，从进料端的大螺距快速接料，到中段螺距逐步缩小实现物料规整排列，再到出料端的小螺距精准定量送料，整个输送流程的物料运动状态稳定，能够满足30头工位连续化填料的进料需求，模型的所有结构尺寸都遵循机械设计规范，可直接用于后续的工程出图、加工试制或者装配模拟环节。
