环保无烟型固废焚烧处理装置结构设计

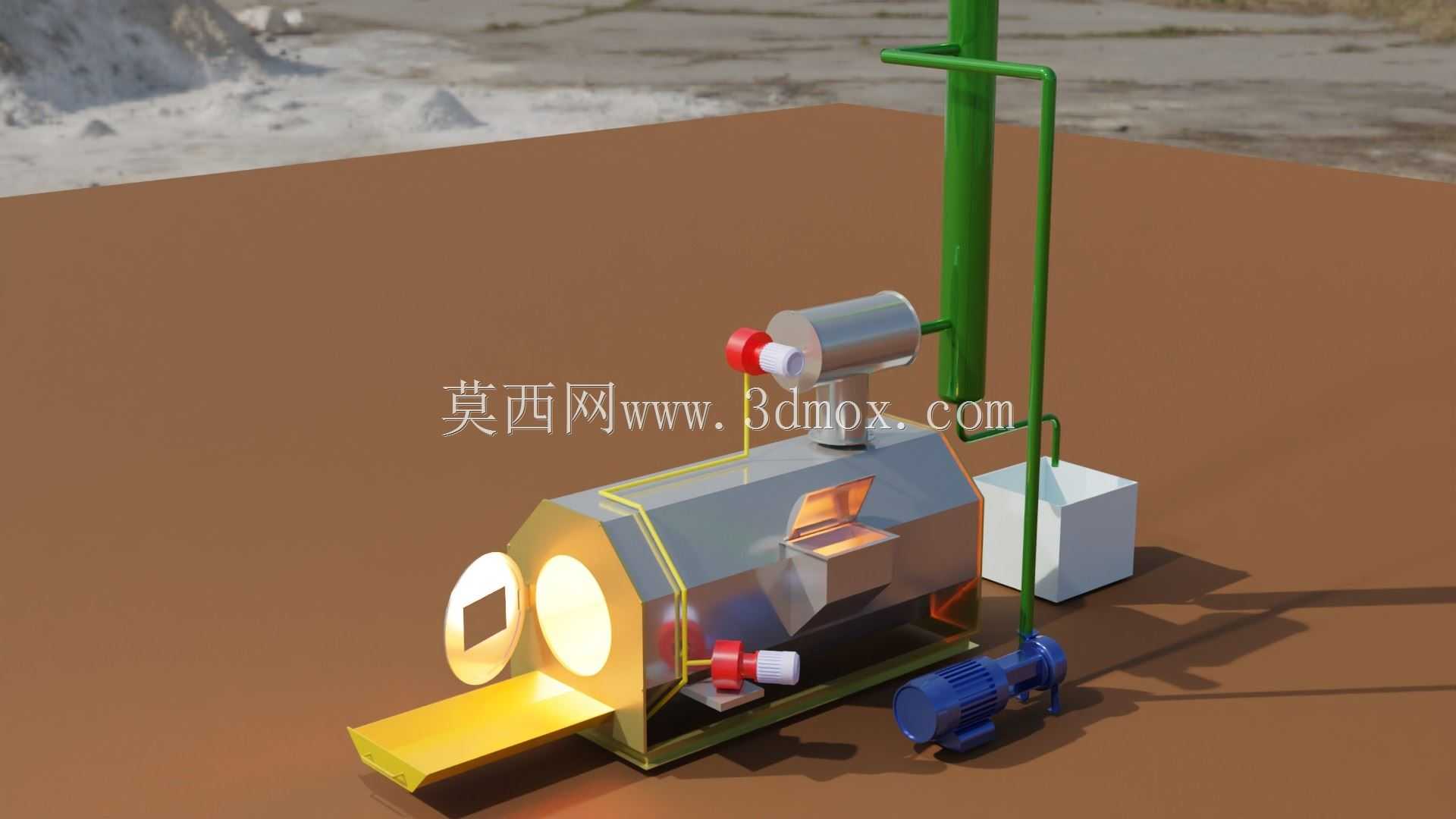

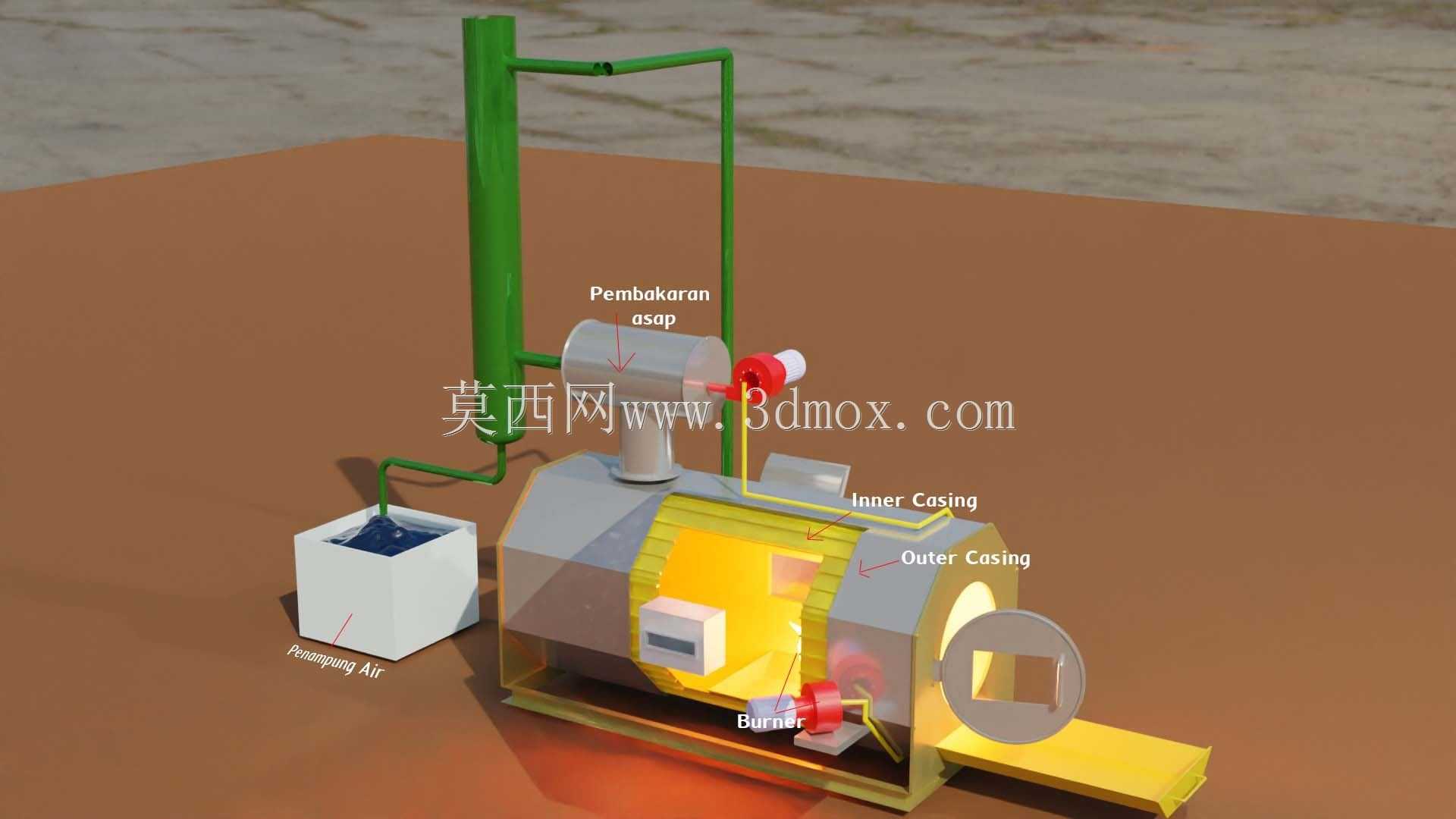

　　在县域小型固废处置站点、偏远乡村生活垃圾集中处理点、小型工业边角料临时处置场景中，传统敞开式焚烧设备普遍存在烟气无组织散排、燃烧不充分产生焦油类残留、余热无回收导致能耗偏高的痛点，这套无烟焚烧装置的结构设计正是针对这类分散式处置场景的落地需求展开。整套装置采用卧式主燃烧室搭配立式排烟通道的布局，主燃烧室采用斜顶式壳体结构，进料端设置可开合的密封投料门，门体边缘预留耐高温密封件的安装槽位，避免投料后燃烧过程中烟气从进料缝隙溢出；燃烧室内部铺设耐火衬层的安装空间，衬层与金属外壳之间预留20mm的空气隔热层，既可以减少外壳表面温度过高带来的作业烫伤风险，也能降低燃烧室内部热量向外散失，维持稳定的燃烧温度区间。

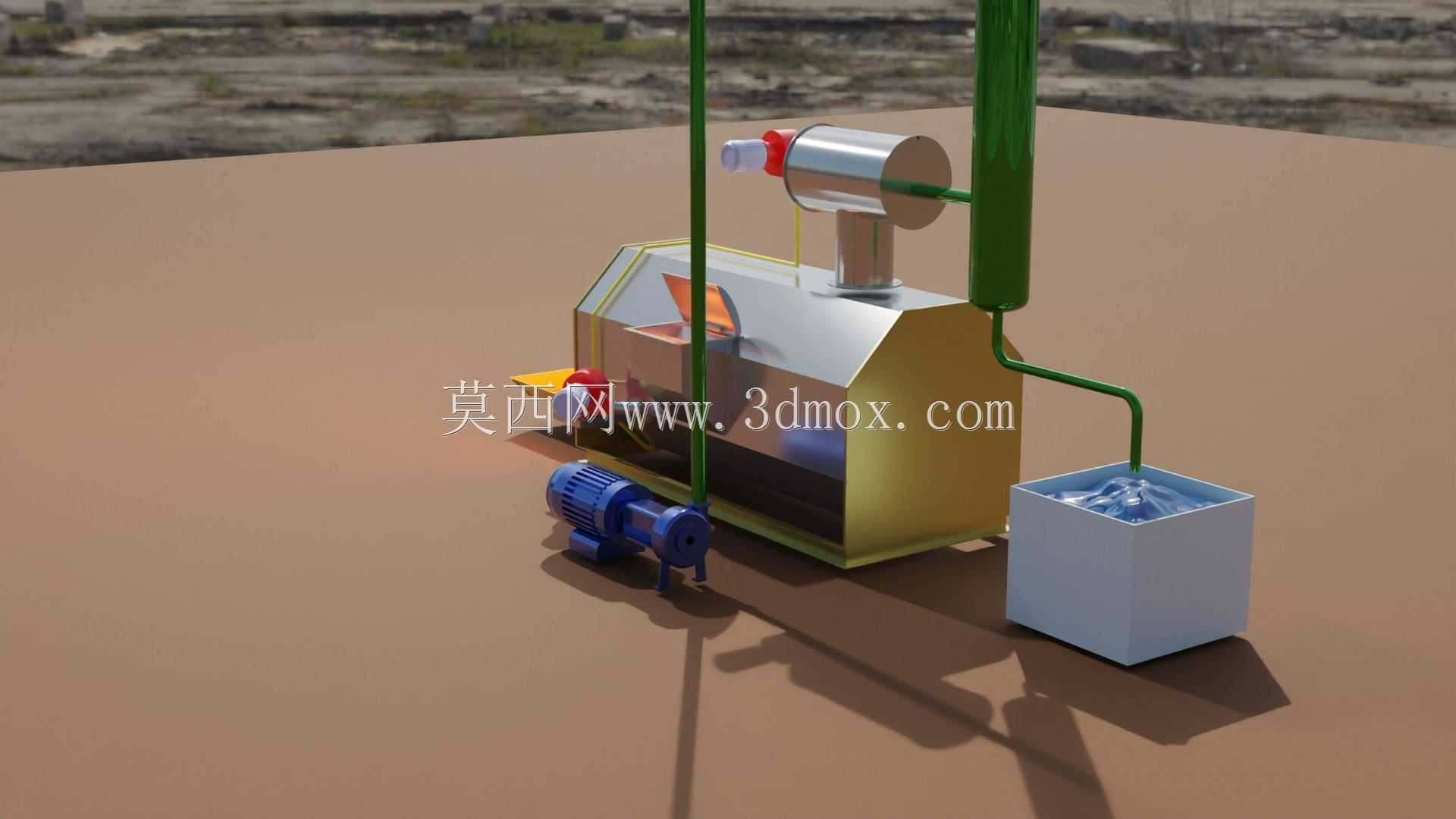

　　燃烧室侧面预留助燃风机的安装接口，配套的离心式风机通过独立支架固定在燃烧室侧下方，风机出风口通过管道接入燃烧室底部的布风腔，布风腔表面开设多排倾斜出风孔，送风方向朝向燃烧室中心的物料堆积区，可根据物料热值调整送风量，保证固废物料充分接触氧气实现完全燃烧，减少不完全燃烧产生的颗粒物与一氧化碳排放。立式排烟通道并非直通结构，通道中段设置扩容沉降段，烟气经过该段时流速降低，大颗粒燃烧粉尘会在重力作用下落入下方的集灰槽，无需额外增设多级除尘滤芯即可实现初步粉尘拦截；排烟通道下部通过侧向连接管接入外置的方形水浴净化槽，管道出口延伸至槽内液面以下，烟气经过水浴时，残留的细微粉尘、可溶性烟气组分被水体吸附，最终排出的气体无明显黑烟与刺激性烟尘，

　　满足小型站点的低空排放要求。整套设备的安装边界控制较为紧凑，主燃烧室长度约2.2m，宽度约1.1m，加上侧方风机与水浴槽的安装空间，整体占地尺寸约3m*2.5m，无需搭建高大的排烟塔架，对站点的场地硬化要求较低，仅需将安装区域做100mm厚的混凝土硬化找平，即可通过底部的地脚螺栓孔完成设备固定。设备的运维结构设计也充分考虑小型站点的人员配置特点，燃烧室底部设置抽拉式灰斗，清灰时无需打开主投料门，直接抽出灰斗即可清理燃烧残留的灰渣；水浴槽顶部设置可开启的盖板，定期更换槽内水体、清理槽底沉积的泥状残留物即可完成净化单元的维护，无需专业运维人员到场操作。燃烧室顶部预留温度传感器的安装接口，可根据后续自动化升级需求加装测温元件，

　　联动控制助燃风机的启停与送风量，实现燃烧过程的半自动化控制，降低人工值守的操作强度。在结构强度设计上，主燃烧室的金属壳体采用3mm厚的碳钢板弯折焊接成型，排烟通道采用2mm厚碳钢管材焊接，所有焊接位置预留打磨余量，外部做耐高温防锈漆涂装，可适应户外露天放置的使用环境，避免雨水侵蚀导致的结构过早锈蚀。配套的风机支架采用型钢焊接而成，支架与地面、支架与风机之间均设置减震垫，减少风机运行时的振动传递，降低设备运行的整体噪音。水浴槽采用5mm厚碳钢板焊接成型，槽体内部做防腐涂层处理，延长水体接触部件的使用寿命，槽体侧壁预留溢流口与排污口，方便日常换水与排污操作。
