规模化谷物收储处理成套设施结构设计

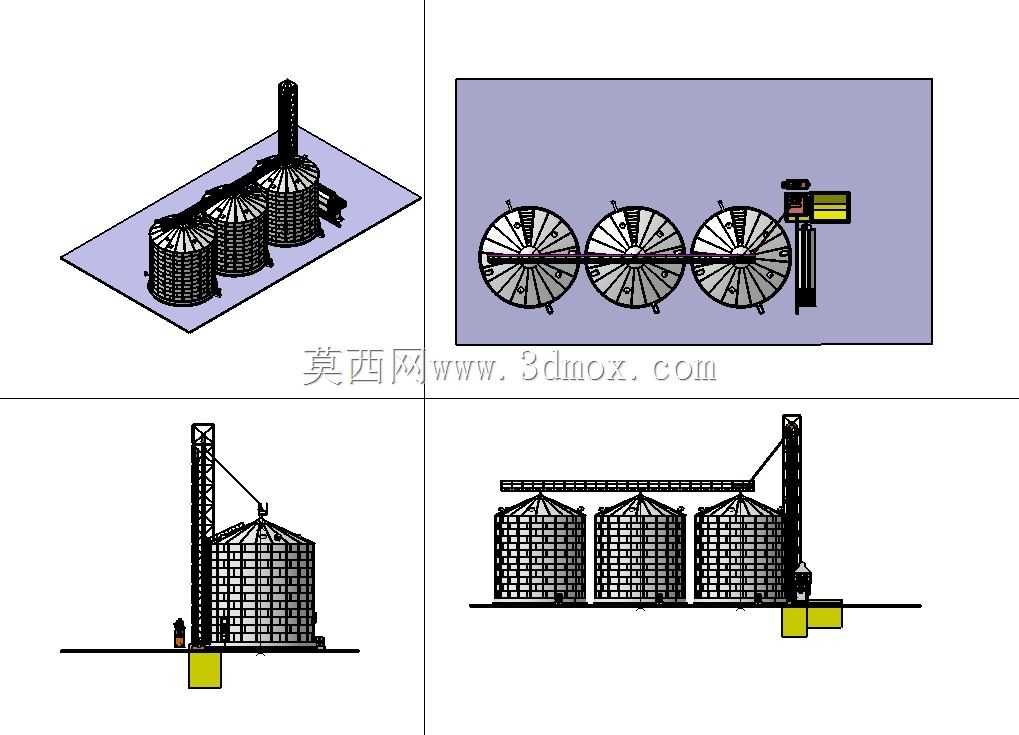

　　这套三维结构方案针对平原地区规模化粮食收储节点的实际作业需求搭建，覆盖从干线运粮车辆进场卸粮、初清分选、干燥降水、中转输送到长期仓储的全流程作业环节，适配年周转量十万吨级的中型粮库作业场景，也可经过模块裁剪后用于粮食加工企业的原料暂存工段。从结构排布逻辑来看，整套设施以三组立式筒仓为核心仓储单元，筒仓采用锥底落地式结构，仓壁采用环向加劲肋搭配竖向立柱的受力形式，可满足散粮堆积侧压下的结构强度要求，锥底角度设置为45度，能够依靠粮食自重实现自流出料，避免仓底积粮霉变，单仓有效容积可匹配常规散粮卡车15车次的卸粮储量，仓顶设置检修平台与自然通风口，同时预留了粮情监测线缆的布设通道，可后续加装温度、湿度监测点位。

　　在仓储单元的一侧布设了垂直提升输送塔架，塔架采用桁架式结构，自身具备足够的抗风载能力，可适配12米到18米的不同筒仓高度差，提升机的出料端通过横向密闭输送廊连接各仓顶进料口，输送廊全程做密封处理，减少粮食输送过程中的抛洒与粉尘外溢，廊内预留了检修人行通道，方便日常对输送托辊、皮带的维护更换。与仓储单元配套的干燥处理模块采用卧式多段通风结构，布风板采用鱼鳞孔式设计，可均匀穿过热风带走粮食中的多余水分，设备内部设置了匀料机构，避免粮食走单边导致的干燥不均，干燥段的出料端直接衔接分选单元，通过比重分选与孔径筛分结合的方式，去除粮食中的瘪粒、杂质与破碎粒，分选后的合格粮食通过输送线送入筒仓存储，杂质则通过单独的出料通道收集外运。

　　整套设施的安装边界充分考虑了粮库的常规场地条件，所有设备的基础预留点位均按照常规混凝土硬化地坪的承载要求设计，筒仓基础采用环形条形基础，提升塔架采用独立桩基础，各模块之间的连接接口做了标准化设计，可根据场地的实际形状调整输送廊的走向与角度，不需要对核心结构做大幅修改。在作业流程的匹配上，这套结构充分考虑了粮食收储季的高负荷作业需求，干燥模块的处理能力与筒仓的进料速度做了参数匹配，可实现24小时连续作业，不会出现前端待处理粮食积压或者后端筒仓进料等待的情况，通风系统除了干燥段的强制热风通风外，每个筒仓的锥底位置都设置了地下通风道，可在粮食存储期间接入通风机进行环流通风，降低粮堆内部的温度与湿度，避免局部发热霉变。

　　喷射阀与流量阀的布设位置集中在出料与进料的节点位置，可精准控制每个管道内的粮食流量，避免流量过大导致的输送设备堵料，也能在换仓作业时快速切断料流，减少不同批次粮食的混料情况。从建模细节来看，所有结构件的连接节点都按照实际工程的焊接、螺栓连接要求做了还原，没有出现结构干涉的问题，筒仓的爬梯、护栏、检修平台都符合安全作业的防护要求，输送设备的传动轮、张紧机构都做了实体建模，可直接用于后续的施工指导或者设备选型参考，各模块的外形尺寸都预留了设备安装、检修的操作空间，不会出现设备到场后无法安装或者维护空间不足的问题。
