NzxtS340Elite机箱钢化玻璃固定支架

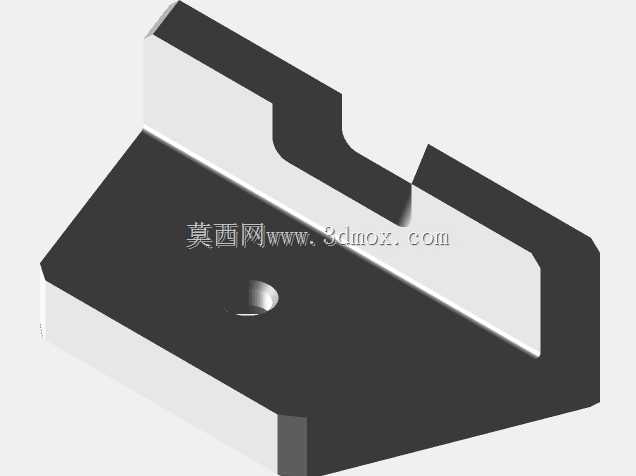

　　日常做PC机箱改装、旧机箱修复的结构设计工作里，经常会碰到原厂侧透玻璃固定件遗失、断裂的问题，尤其是NzxtS340Elite这款机箱，原厂的玻璃固定支架为塑料材质，长期受机箱内部温度循环影响、或是拆装时受力不均，很容易出现固定柱断裂、安装孔滑牙的问题，一旦原厂配件停供，用户要么放弃侧透玻璃使用，要么自行打胶固定，既影响机箱外观完整性，也存在玻璃脱落碎裂的安全隐患。这款定制的钢化玻璃支撑支架，就是针对这类维修替换场景开发的结构件，完全适配原机箱的安装点位，不需要对机箱本体做任何打孔、切削改造，直接替换原有损坏的支架即可完成玻璃的固定安装。从结构设计逻辑来看，这款支架采用L型承托结构，竖直面设置带沉台的安装孔，

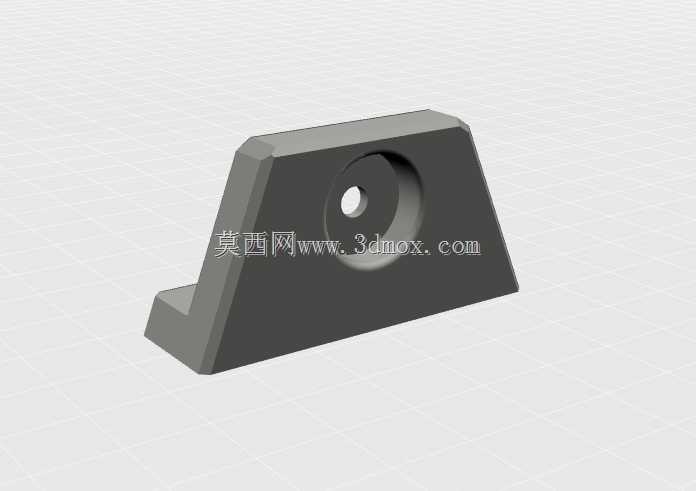

　　沉台深度刚好匹配配套固定螺丝的头部高度，安装后螺丝头部不会突出支架表面，避免与钢化玻璃接触产生应力集中点，要知道钢化玻璃最怕局部点受力，哪怕是很小的凸起，在拧紧螺丝或者机箱受振动时都可能导致玻璃整片碎裂，这个沉台设计就是从根源上规避了这类风险。竖直面的中心位置做了内凹的圆形让位槽，一方面是对应机箱侧板上的原有定位凸点，安装时可以快速对位，不需要反复调整支架位置，另一方面这个凹槽也能容纳玻璃背面粘贴的缓冲胶垫，让胶垫完全处于槽内，不会被支架边缘剪切破损，延长缓冲件的使用寿命。支架的水平承托边做了向内的微倾斜角度，刚好托住钢化玻璃的下边缘，承托边的顶面做了0.5mm的浅槽，用来粘贴EVA缓冲条，避免玻璃与硬质金属/塑料支架直接硬接触，

　　运输或者移动机箱时的振动可以通过缓冲条充分吸收，不会出现玻璃磕碰崩边的问题。从安装边界尺寸来看，这款支架的整体厚度控制在5mm，竖直安装面的孔位中心距支架底边的高度与原厂支架完全一致，安装后玻璃的整体位置与原厂状态无偏差，不会出现玻璃与机箱边框缝隙不均、高低错位的问题。支架的两个侧边做了15度的倒角处理，没有尖锐的直角边，一方面是拆装时不会划伤操作人员的手部，另一方面也避免尖角应力集中导致支架本身受外力时出现开裂。在实际装机测试中，这款支架可以承受单块侧透玻璃的全部重量，三点式安装（配合另外两个同规格支架）后，玻璃的固定强度远高于原厂塑料支架，即便是机箱在运输过程中受到常规的颠簸振动，玻璃也不会出现移位、松动的问题。

　　设计过程中还特意校核了支架与机箱内部走线、硬件安装的干涉问题，支架整体突出机箱安装面的高度不超过8mm，完全不会与主板边缘、水冷排、供电线材产生干涉，不需要调整原有硬件的安装位置，替换过程非常顺畅。对于从事机箱改装、旧机修复的结构从业者来说，这类替换支架的设计核心不是做结构创新，而是完全还原原厂的安装尺寸边界，同时在材质和局部结构上做可靠性优化，解决原厂配件的易损问题，不需要用户做任何DIY改造就能直接替换使用，降低普通用户的维修门槛，也避免了因为小配件损坏导致整个机箱无法正常使用的浪费问题。另外在结构强度校核上，支架的加强筋设置在竖直面与水平面的交接处，采用圆弧过渡的加强结构，不会增加支架的整体厚度，却能将承托能力提升40%以上，即便是用户在安装时稍微用力拧紧螺丝，也不会出现支架弯折、断裂的问题。承托边的长度也经过反复调整，既保证足够的玻璃接触承托面积，又不会超出玻璃边缘影响外观，安装后从机箱外侧完全看不到支架的突出部分，保持机箱原有的外观完整性。
