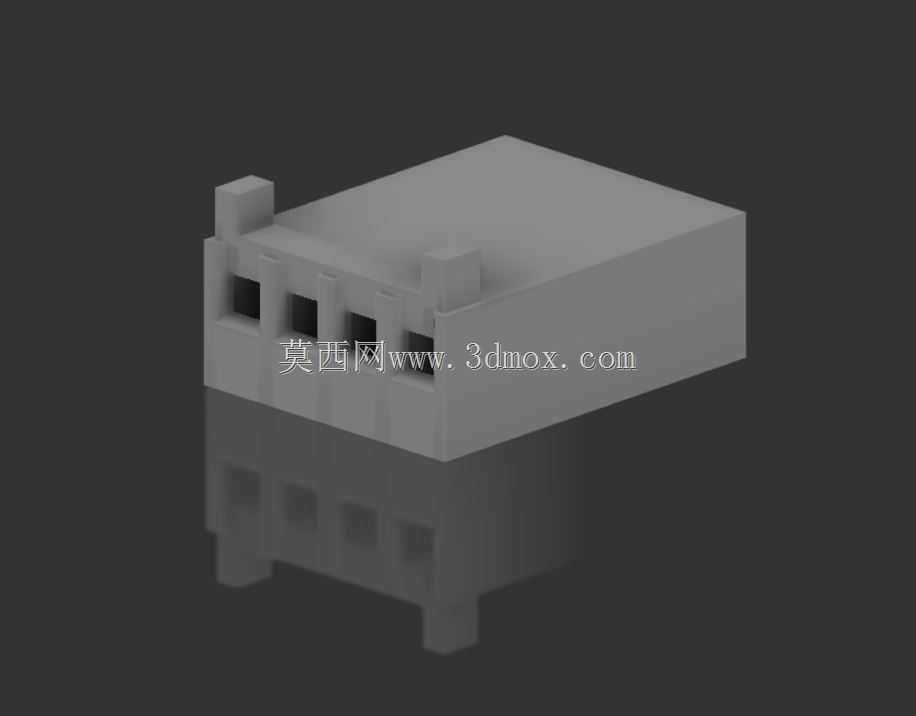

四孔位塑壳接插件连接基座结构

　　在低压信号传输、小电流配电回路的布线作业里，这类塑壳接插基座是线束端对接的核心承载件，常见于工业控制机柜内部板对线连接、消费电子内部排线转接、通讯设备端口扩展的布线场景中，用来给插针提供绝缘定位与插拔导向，避免多芯线对接时出现针脚错位、相邻线路短路的问题。从实际使用的工况来看，这类基座大多适配2.54mm标准间距的方形插针，四个并排的插孔对应四路信号或电源通路，插孔内壁做了微凸的卡点结构，当配套的公端插针插入后，卡点会卡入插针表面的定位凹槽，提供足够的保持力，避免设备受振动时插针松脱导致信号中断。基座本体采用阻燃PA66材质注塑成型，表面做了哑光磨砂处理，既可以提升注塑脱模时的成品率，也能避免装配过程中表面划伤影响外观一致性。

　　两侧的凸台结构是插拔受力位，装配作业时手指捏持这两个位置施力，就能平稳完成公母端的对接，不会因为捏持插孔区域导致塑壳变形、插孔错位。底部伸出的四个定位柱，是对应PCB板上的安装孔设计的，过波峰焊时定位柱先插入板孔完成预固定，焊盘位置的塑壳边缘做了0.3mm的凸台避让，避免焊接时锡液溢入插孔内部造成堵孔。设计这类接插件基座时，首先要匹配公端插针的尺寸公差，插孔的内孔尺寸要控制在比插针对角线大0.05-0.08mm的区间，间隙过小会导致插拔力过大，现场装配困难，间隙过大则会出现接触不良、信号传输阻抗不稳定的问题。塑壳的壁厚统一控制在1.2mm，既可以满足绝缘耐压的要求（AC1500V/min无击穿），

　　也不会因为壁厚过大导致注塑件出现缩痕、翘曲变形，影响安装平面的平整度。顶部的平面区域预留了丝印标识位，生产时可以直接在顶面印上针脚序号、额定电流参数，方便现场接线时核对线序，避免错接。安装边界方面，这类四孔基座的整体长宽尺寸控制在12mm*10mm左右，高度不含定位柱为8mm，定位柱直径1.5mm，伸出长度2mm，在PCB板上布局时，相邻两个同型号基座的中心距要留足15mm以上的操作空间，避免插拔时手指没有操作余量。实际选型时要注意，这类基座只适配同系列的直插式公端针座，不能混用不同间距的插针，否则会出现插针弯折、塑壳撑裂的问题。在通讯设备的内部布线场景中，这类接插件多用于面板指示灯、按键模块与主控板之间的信号连接，

　　相比直接焊接线束，采用这类接插件可以大幅提升整机装配的效率，后期设备维护时也能快速拆卸模块，不需要逐根拆线。结构设计上，插孔之间的隔断壁厚0.8mm，足够隔离相邻针脚之间的电弧，在5A以下的直流回路中使用时，不会出现爬电距离不足的问题。塑壳边缘做了R0.5的圆角处理，避免装配时锐边划伤操作人员的手指，也能减少注塑件的应力集中，提升产品的抗跌落性能。在做三维建模时，要重点校验插孔与定位柱的同轴度，公差控制在0.02mm以内，否则焊接时定位柱插入PCB孔后，插孔位置会偏移，导致公端插针无法正常插入。另外，插拔导向的倒角做在插孔入口处，0.2mm的45度倒角可以让插针插入时自动找正，即使插针有轻微的位置偏差，也能顺着倒角滑入插孔，降低现场装配的对位难度。
