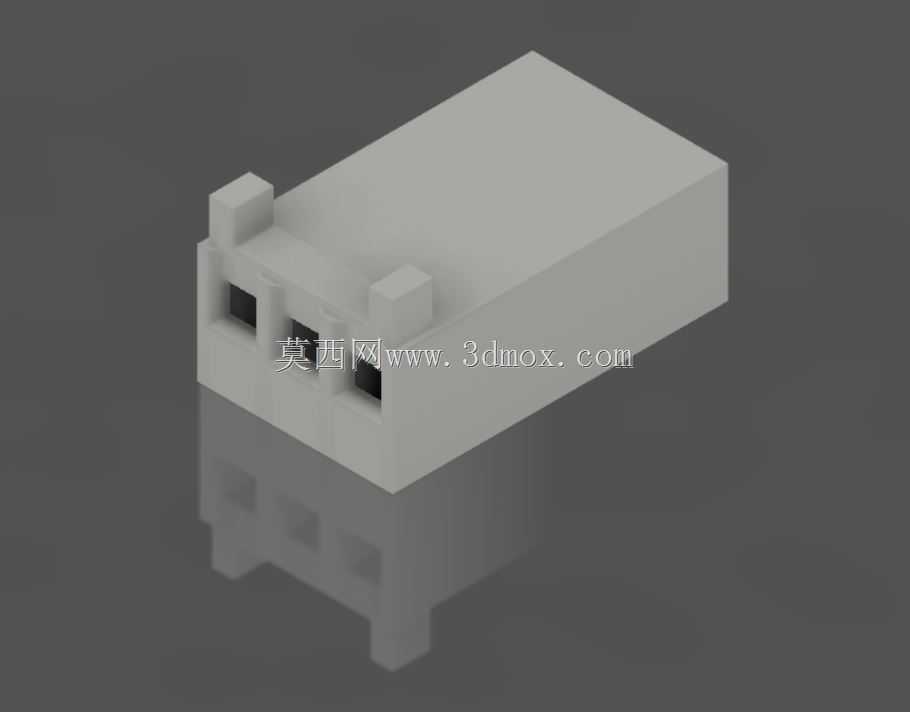

莫仕22-01-2035线对板连接器结构

　　做消费电子、小型通讯终端内部布线的结构工程师，大概率都跟这类塑壳连接器打过交道，这款莫仕规格的2pin卧式接插件，是板端信号连接场景里用得极多的一款基础元件。很多刚入行的工程师选型时容易只看pin数和间距，忽略安装边界的细节，最后打样回来要么跟周边壳体干涉，要么焊盘对位偏差导致SMT过炉歪件，其实这类小元件的三维结构还原，核心就是把所有装配相关的尺寸公差带考虑进去。

　　从实际应用场景来说，这类连接器常出现在蓝牙通讯模块、小型手持检测设备、智能家居控制板的内部接线位，用来连接板载电路和外接的信号线、低压供电线，相比直插式的针座，这种带两侧定位凸台的卧式塑壳结构，插线时的受力方向平行于PCB板面，不会因为反复插拔给焊盘施加垂直方向的剥离力，对厚度1.2mm以下的薄PCB尤其友好，能大幅降低焊盘脱落的失效概率。

　　设计这款接插件的塑壳结构时，首先要考虑的是插针的保持力，塑壳内部的卡槽公差要控制在0.05mm以内，既能让铜质插针顺利压入塑壳，又要保证插针在15N的轴向拉力下不会脱出，很多小厂做的替代件容易出接触不良的问题，本质就是内部卡槽的拔模斜度做太大，压入的插针在温冲环境下出现松退。两侧的定位凸台不是随便加的装饰结构，它的作用是在SMT贴装时卡进PCB对应的定位孔里，过回流焊时即使炉内有风循环吹动，连接器本体也不会出现偏移，凸台的外径要比PCB定位孔小0.1mm左右，既能顺利插装，又不会因为间隙太大失去定位作用。

　　从安装边界来看，这款连接器的本体高度控制在5.2mm，适合内部净空6mm以上的壳体装配，不会出现顶壳的问题；本体宽度方向两侧要预留至少1mm的操作空间，方便手工插线时手指能捏住塑壳侧面，不会被周边的电容、电感等元件挡住；焊盘的设计要匹配插针的宽度，每个焊盘的长度要比插针伸出塑壳的长度多0.8mm，保证焊锡有足够的浸润面积，过炉后能形成饱满的焊点，避免虚焊。塑壳前端的两个插孔内部做了防呆倒角，插线时公端的胶壳顺着倒角就能顺利滑入，不会因为对位不准把插针顶弯，插孔内部的卡扣位深度要精准控制，公端插入后能听到清晰的卡扣卡合声，此时的保持力要达到8N以上，正常使用过程中不会因为设备振动出现松脱断线的问题。

　　很多工程师在画这类元件的三维模型时，容易把塑壳的拔模方向搞反，实际量产的塑壳都是从插针压入面开模，外表面的拔模斜度做0.5度，内孔的拔模斜度不超过0.3度，既方便注塑脱模，又不会影响插针和公端胶壳的装配。另外塑壳的底部跟PCB接触的面要做0.1mm的微凸筋，过炉时焊锡膏挥发的气体能从筋位的间隙排出，不会因为气体积聚把连接器顶起来导致浮高。这类小元件看似结构简单，实则每一处尺寸都跟量产装配的良率直接相关，做三维建模时不能只画个大概外形，所有跟装配、焊接、插拔相关的结构特征都要准确还原，才能给后续的PCB Layout、结构干涉检查提供可靠的参考，避免后期开模、打样时出现不必要的改模成本。
