斯特拉塔西双轴联动试验工装结构

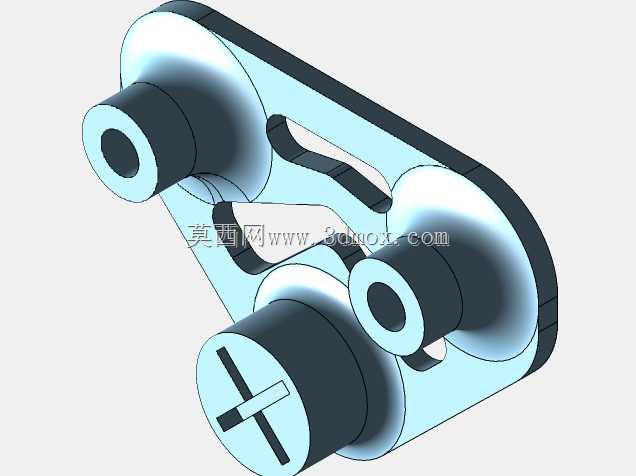

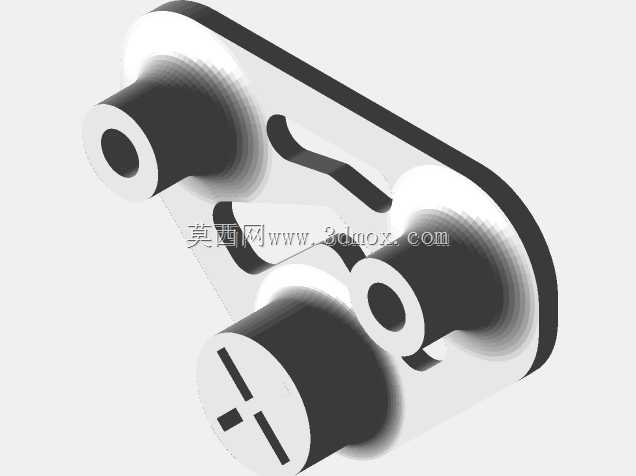

　　在工业零部件性能验证、小型传动机构磨合测试的场景中，这类双轴布局的试验承载结构是实验室、产线质检工位的常用工装载体，区别于大型综合试验台的大尺寸、多通道设计，该结构更偏向紧凑型小载荷测试场景的适配，可直接固定在标准工作台面，不需要额外做地基浇筑或大型机架配套，适配小空间工位的快速部署需求。从结构功能来看，该工装设置了两个同轴度经过校准的空心轴安装位，轴孔采用通孔设计，既可以穿装定位芯轴完成被测件的同轴定位，也可以预留走线、通介质的通道，适配需要外接气路、电路的被测部件测试需求；两个轴位之间的连接臂采用一体化铣削成型的结构，没有拼接焊缝或螺栓连接的接缝，从根源上避免了拼接结构带来的装配间隙误差，

　　在测试过程中不会因为反复加载出现连接位松动偏移的问题，保证长期测试的定位精度稳定性。设计过程中优先考虑了安装边界的适配性，整体外轮廓采用圆弧过渡的异形板状结构，没有突出的尖锐棱角，既避免了工位操作过程中的磕碰风险，也最大化压缩了非功能区域的尺寸占用，安装孔位预设在轴座的外侧端面，可通过内六角螺栓直接与工作台T型槽或过渡连接板固定，安装面的平面度公差控制在0.02mm以内，保证固定后整体结构不会出现倾斜翘曲。轴座部分采用加厚凸台设计，相比等厚板材的轴孔结构，凸台结构可以大幅提升轴孔的轴向承载长度，穿装芯轴或被测转轴时，接触配合长度更长，径向承载能力更强，即使测试过程中存在一定的径向偏载，也不会出现轴孔变形、芯轴卡滞的问题；

　　轴孔内壁预留了密封圈安装槽位，可根据测试需求加装防尘圈或油封，避免测试过程中的粉尘、磨屑进入轴孔配合面，延长工装的维护周期。在实际使用场景中，该结构可直接作为小型传动件的磨合测试载体，将被测的齿轮组、连杆机构或小型传动模组固定在两个轴位之间，通过外接驱动电机带动其中一个轴位转动，即可完成传动效率、运转噪音、磨损量等参数的连续测试；也可作为电子元器件的环境试验承载工装，将被测通讯模块、传感器组件固定在安装平面上，配合振动台、温湿度箱完成可靠性测试，空心轴孔可直接穿出测试线缆，不需要额外在结构上开孔走线，避免破坏结构整体刚性。结构的底部设置了平整的安装基准面，与工作台面贴合后不需要额外做调平处理，两个轴位的中心距公差经过严格管控，

　　适配固定中心距的被测部件安装，不需要反复调整轴位位置，大幅缩短测试前的装夹准备时间；连接臂上的异形减重槽并非随意开设，槽体的走向完全贴合两个轴座之间的应力传递路径，在去除冗余材料、降低整体重量的同时，不会破坏结构的应力分布，即使在额定载荷下长期使用，连接臂也不会出现形变断裂的问题。针对测试过程中可能出现的磨屑、废液滴落问题，结构的所有棱边都做了倒角处理，不存在容易积灰积渣的直角缝隙，日常维护只需要用压缩空气吹扫即可完成清洁，不需要拆解结构进行深度清理；轴端位置预留了卡簧槽，可加装轴端挡圈对穿装的芯轴进行轴向定位，避免测试过程中芯轴窜动脱出，不需要额外设计轴端压盖等附属零件，进一步简化了整体结构的零件数量，降低加工和装配的复杂度。
