SkillsUSA竞赛斜坡滚珠导向轨道夹具

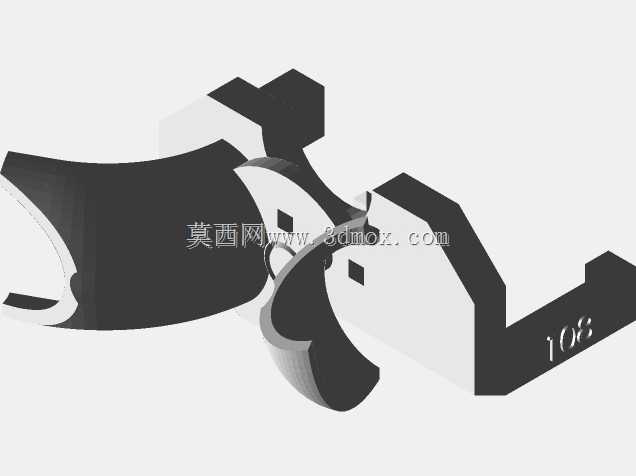

　　这款轨道夹具是面向增材制造场景设计的功能性工装，核心作用是在斜坡测试工况下承接滚落的滚珠，通过预设的导向路径将滚珠精准引导至指定停靠位置，整套结构需要与配套斜坡测试台的连接点位完全匹配，在滚珠连续滚落的冲击载荷下保持结构稳定，不会出现偏移、松动或者导向路径错位的问题。从实际应用场景来看，这类结构常出现在物料分拣导向、小型零件输送定位、教学实验测试台的配套工装设计中，尤其是针对小尺寸球形零件的无动力输送场景，依靠重力作为驱动力完成零件的定向输送与定位，不需要额外配置动力源，结构紧凑且维护成本极低。设计过程中首先要明确的是安装边界，夹具与斜坡的连接点位需要完全对齐斜坡预设的安装孔位，连接部位的凸台尺寸要与斜坡的安装槽间隙控制在合理范围，

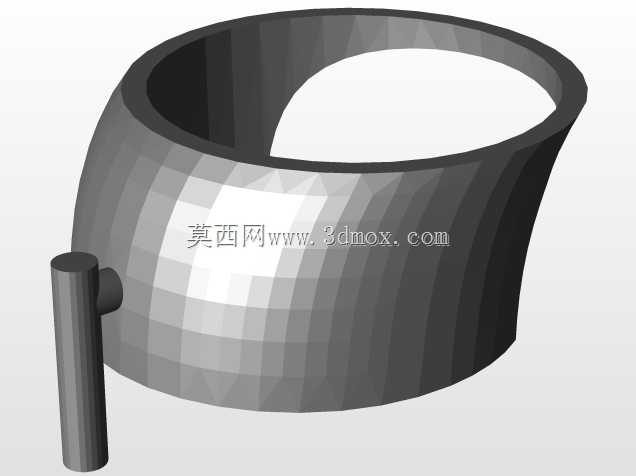

　　既保证安装时的便捷性，又能避免安装后出现旷量，影响滚珠导向的精度。导向轨道的型面设计是整个结构的核心，轨道的入口宽度需要略大于滚珠直径，保证滚珠从斜坡滚下时能顺利进入轨道，不会出现卡滞或者弹出的情况；轨道的曲率变化需要平滑过渡，不能出现锐角或者突变的台阶，避免滚珠在滚动过程中因为动能突变出现弹跳，偏离预设的导向路径。轨道的侧壁高度需要根据滚珠的直径以及滚落时的最大弹跳高度来设定，保证滚珠在整个滚动过程中都不会脱离轨道，同时侧壁的厚度要兼顾结构强度与增材制造的工艺可行性，避免出现壁厚过薄导致打印后结构易损，或者壁厚过厚增加不必要的材料消耗。考虑到增材制造的工艺特性，整个结构的设计需要避免大角度的悬空结构，

　　所有悬空面的倾斜角度要控制在工艺允许的自支撑角度范围内，减少打印过程中支撑结构的使用，降低后处理的工作量，同时保证轨道内表面的粗糙度满足滚珠滚动的要求，不需要额外进行大量的打磨处理。夹具的底部需要设计足够的支撑筋结构，分散滚珠滚落时的冲击载荷，尤其是在轨道曲率变化较大的位置，以及与斜坡连接的安装点位周围，筋条的布置要顺着载荷传递的方向，将冲击载荷均匀传递到整个安装面，避免局部应力集中导致结构开裂或者连接点位松动。轨道末端的定位槽尺寸需要与滚珠的直径精准匹配，保证滚珠滚到终点后能稳定停靠在指定位置，不会出现来回滚动的情况，定位槽的深度要适中，既要能限制滚珠的位置，又要方便后续将滚珠取出，重复进行测试。

　　整个结构的外形轮廓需要控制在斜坡测试台的安装边界内，不会超出斜坡的边缘，也不会与测试台的其他部件产生干涉，安装后整体与斜坡表面贴合平整，不会出现翘边或者凸起的部位，影响滚珠的初始滚动状态。在实际使用过程中，这类夹具不需要额外的紧固件辅助固定，依靠连接点位的卡扣结构就能完成快速装拆，方便在测试过程中快速更换不同导向路径的夹具，完成不同工况下的测试需求。导向轨道的表面粗糙度要控制在合理范围，过于粗糙会增大滚珠滚动的阻力，导致滚珠无法顺利到达终点位置；过于光滑则会让滚珠的滚动速度过快，到终点时冲击力过大，出现反弹脱离定位槽的情况，设计时需要结合增材制造的工艺参数，调整轨道表面的成型质量，匹配滚珠滚动的阻力需求。连接点位的卡扣结构需要具备一定的弹性，在安装时能产生轻微的形变顺利卡入斜坡的安装槽，安装完成后能恢复形变卡紧槽位，保证测试过程中不会因为滚珠的冲击导致夹具脱落，同时拆卸时不需要借助额外工具，手动就能完成拆卸操作。整个结构的重量控制也在设计考虑范围内，在保证结构强度的前提下尽可能减少非必要的实体结构，采用镂空或者筋条结构降低整体重量，既减少增材制造的材料消耗，也能降低安装后对斜坡测试台的载荷负担。
