手机壳热压成型替代模具结构设计

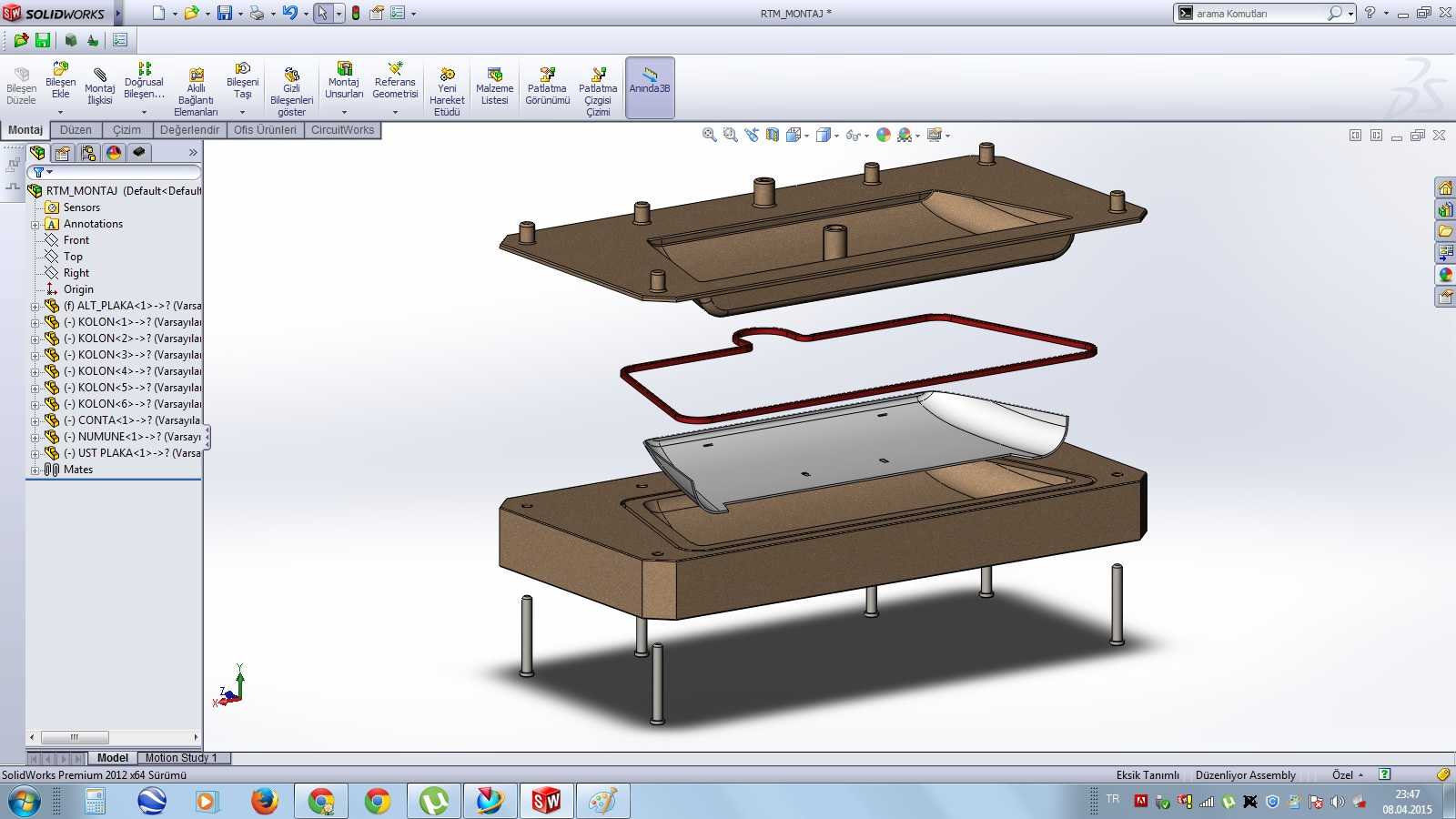

　　这套成型工装主要面向消费电子配件小批量打样、临时补单的生产场景，在量产模具未完成调试、或是小批量定制订单不足以覆盖开模成本时，可直接架设在普通热压设备上完成片材的压合成型，不需要额外改动设备原有安装接口，适配市面多数台式热压机的工作台T型槽安装位。整套结构采用上下对合的模架布局，下模作为承载基准直接固定在设备工作台面，四个角位设置等高导向支撑柱，既承担合模时的导向定位作用，也能限制上下模的合模行程，避免压合过度导致片材破裂或是成型厚度超差。上模与下模的成型型腔完全贴合目标产品的曲面轮廓，型腔边缘做了R0.8的圆角过渡，防止压合过程中片材被锐边剪切出现毛边、开裂问题，型腔表面做了抛光处理，降低片材成型时的流动阻力，

　　保证成型后产品表面无拉伤、褶皱。中间的密封压框是这套结构的核心功能部件，压合时压框先接触片材边缘，将片材四周压紧在上下模的分型面上，形成封闭的型腔空间，配合设备的加热功能可以让片材在恒温受压状态下均匀贴合型腔轮廓，不会出现片材滑移、定位偏移的问题，压框的轮廓完全匹配产品的外边缘形状，压紧力分布均匀，不会出现局部压不实导致的飞边问题。下模内部预留了加热元件的安装槽位，可以根据加工片材的材质特性加装加热棒或是导热油通道，保证型腔表面温度均匀分布，温差控制在±5℃以内，避免因局部温度差异导致片材成型收缩率不一致，出现产品翘曲、尺寸超差的问题。上模的背面设置了标准的设备连接法兰，可以直接和热压机的活动压头连接，法兰位置做了对中标记，

　　安装时不需要反复调试对中精度，只要将法兰与压头的定位销对齐即可完成安装，大幅缩短换模调试时间。整套结构的安装边界控制在400mm*300mm的方形区域内，总高度不超过280mm，不需要对现有小型热压设备做任何改造就能直接安装使用，支撑柱的高度可以根据加工片材的厚度做适配调整，只要更换对应长度的支撑柱就能适配0.5mm到3mm厚度的不同片材加工需求。在实际使用过程中，这套工装不需要配套复杂的脱模机构，成型完成后上模抬起，操作人员可以直接从下模型腔中取出成型后的产品，因为型腔表面做了抛光处理，加上成型时的温度控制合理，产品不会出现粘模问题，单次成型周期可以控制在45秒以内，完全满足小批量生产的效率要求。

　　结构设计时所有受力部件都做了强度校核，上下模的模架采用45号钢调质处理，成型型腔部分采用P20模具钢，保证反复压合过程中不会出现型腔变形、磨损超差的问题，正常使用状态下可以完成至少5000次的压合作业而不需要维护修正。导向支撑柱采用带衬套的滑动配合结构，合模过程中不会出现卡滞、偏移问题，衬套采用自润滑铜套，不需要频繁加注润滑油就能保持顺畅的滑动状态，避免油污污染加工片材。分型面的配合间隙控制在0.02mm以内，压合过程中不会出现溢料问题，成型后的产品边缘整齐，不需要额外做飞边修剪工序，减少后续加工的工作量。针对不同材质的成型需求，比如PC片材、PU皮料、复合板材等，只需要调整对应的加热温度、压合压力和保压时间参数，不需要更换模架主体，只要根据产品轮廓更换对应的成型型腔镶件就能快速切换生产品类，非常适合多品类小批量的柔性生产场景。在结构细节处理上，所有外露的棱边都做了倒角处理，避免操作人员换模、取件时被锐边划伤，模架的侧面设置了吊装螺纹孔，方便吊装搬运，不需要人工抬举就能完成模架的安装拆卸，降低作业人员的劳动强度。下模的工作台面设置了定位挡块，放置片材时只要将片材边缘靠紧定位挡块就能完成定位，不需要反复调整片材位置，大幅提升上下料的效率，定位挡块的位置可以根据片材的尺寸做微调，适配不同规格的原材料片材。
