Shapeoko3CNC设备用V形导向滑轮结构

　　在桌面级CNC加工设备的运动副设计中，导向轮的结构合理性直接决定了整机运动精度与长期运行稳定性，这款适配Shapeoko 3机型的V形滑轮，正是针对轻型数控雕刻、铣削设备的直线运动导向需求开发的功能部件。从实际应用场景来看，这类V形轮主要搭配同规格的V型导轨使用，承担X、Y轴运动部件的承载与导向功能，相比传统直线导轨加滑块的组合，V形轮导轨结构装配门槛更低，对安装基面的平面度公差容忍度更高，非常适合DIY类桌面CNC设备、小型自动化移栽机构、轻型物料输送线的导向单元使用，在日常加工产生的铝屑、木尘、塑料切屑环境下，V形槽的自清洁特性能避免碎屑卡入滚动接触面，降低运行卡滞的概率。

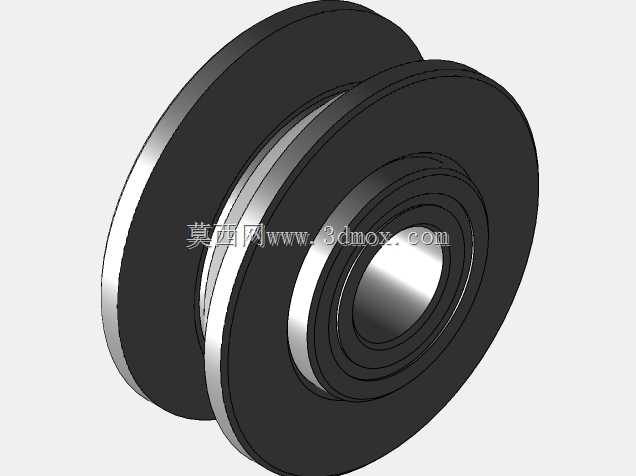

　　这款滑轮采用双轮缘夹槽的V形截面设计，槽型角度匹配标准V型导轨的截面轮廓，滚动接触过程中轮槽两侧面同时与导轨斜面贴合，既能承受垂直于安装面的正向载荷，也能抵消运动过程中产生的侧向倾覆力矩，避免运动部件出现侧摆偏移。轮体内部集成了两个深沟球轴承，采用双支点支撑的结构布局，相比单轴承支撑的滑轮，双轴承结构的支撑跨距更大，能承受更高的倾覆力矩，在CNC设备快速往复走刀、尤其是侧向铣削受力的工况下，轮体不会出现偏摆晃动，有效保证刀具切削位置的精度稳定性。轴承内孔与安装销轴采用间隙配合，装配时销轴穿过两轮轴承内圈后通过轴用挡圈或者锁紧螺母固定，轮体可绕销轴自由转动，轮体两侧的凸缘高度高于轴承安装位，装配后凸缘与安装座端面之间预留0.1-0.2mm的间隙，既避免轮体转动时与安装座发生摩擦，也能限制轮体的轴向窜动量。

　　从设计思路层面，这款滑轮的轮体采用等强度截面设计，轮缘厚度从槽底向外侧逐步过渡，在保证V形槽接触强度的前提下尽可能降低轮体自身重量，减少运动部件的惯量，提升CNC轴系的动态响应速度，避免高速启停过程中出现过冲或者丢步的问题。轮体的V形槽表面做了光洁度处理，降低与导轨接触的滚动摩擦系数，减少长期运行的磨损量，轴承安装位的孔位公差采用H7级精度，与轴承外圈形成过渡配合，装配时通过压装方式将轴承装入轮体，避免轴承外圈在轮体内出现打滑转动的情况。

　　安装边界方面，这款滑轮的轴向总宽度适配Shapeoko 3机型的安装板厚度，轮体外径满足设备运动时的最低点离地间隙要求，不会出现轮体与设备台面板、机架型材发生干涉的情况。装配时需要注意同一运动轴上的多个滑轮安装同轴度误差控制在0.05mm以内，V形槽与导轨的贴合间隙调整到0.02-0.03mm，既保证轮体可以顺畅滚动，又不会出现间隙过大导致的运动反向间隙。在实际选型替换时，需要确认轮体的V形槽角度、轴承内孔直径、轮体总宽度三个核心尺寸与原有部件匹配，若用于其他非标自动化设备，还需要核算单轮的额定承载能力，确保四个滑轮组合后的总承载量大于运动部件加上加工工件的总重量，预留1.5倍以上的安全系数，避免长期重载运行导致轮体变形或者轴承提前失效。

　　不同于普通的平槽滑轮，这款V形轮的槽型设计自带导向定位功能，不需要额外增加导向挡边结构，就能保证运动部件沿导轨方向做直线运动，简化了安装座的结构设计，减少了装配调整的工作量。在日常维护中，只需要定期清理V形槽内积攒的切屑灰尘，在轴承位置补充少量润滑脂，就能保证长期稳定运行，相比直线滑块需要定期加注润滑油、清理滑块内部滚道的维护需求，这类V形轮结构的维护成本更低，更适合桌面级加工设备、小型自动化装置的使用场景。
