BrionvegaTS505复古收音机音频滑块结构

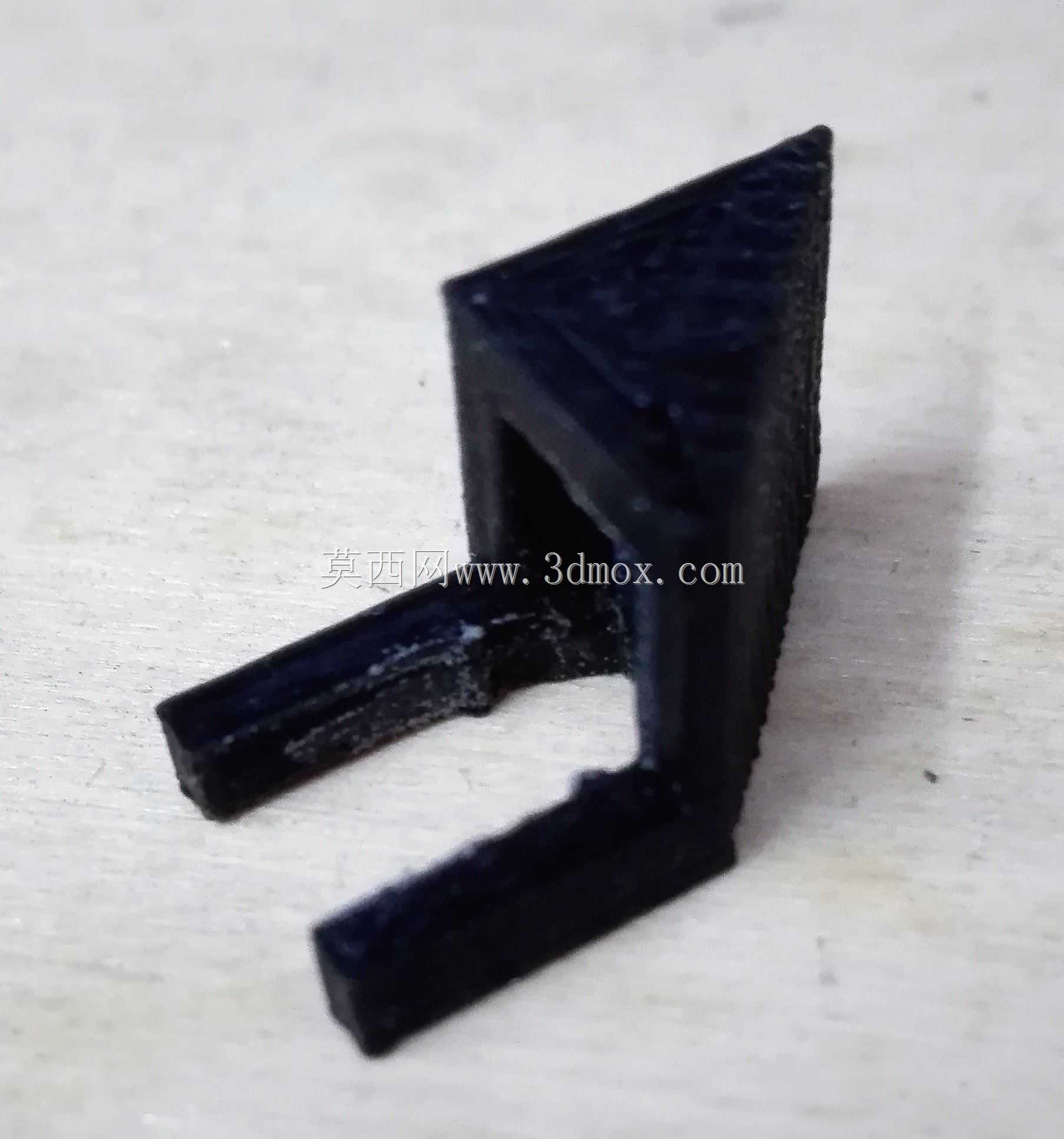

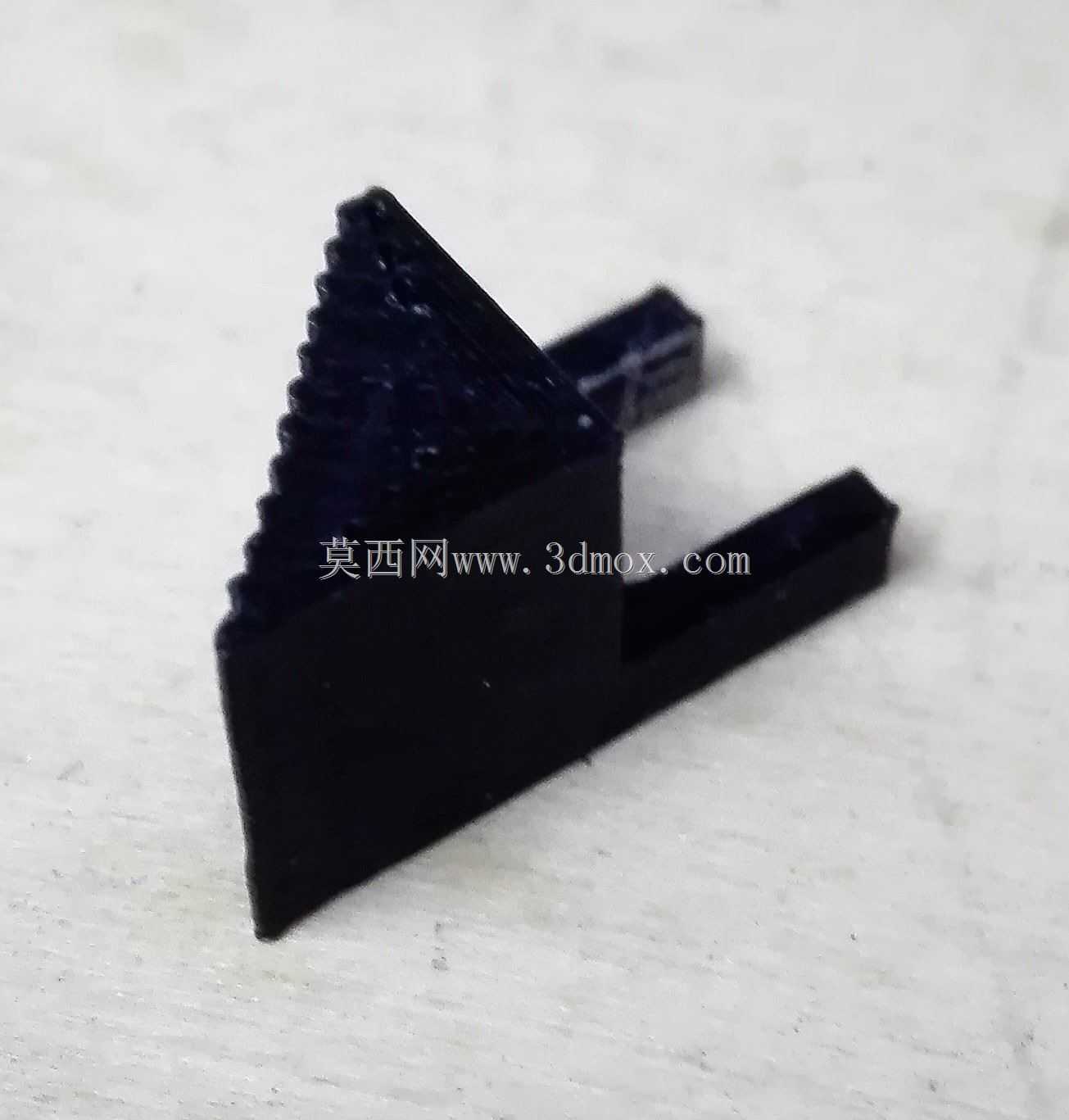

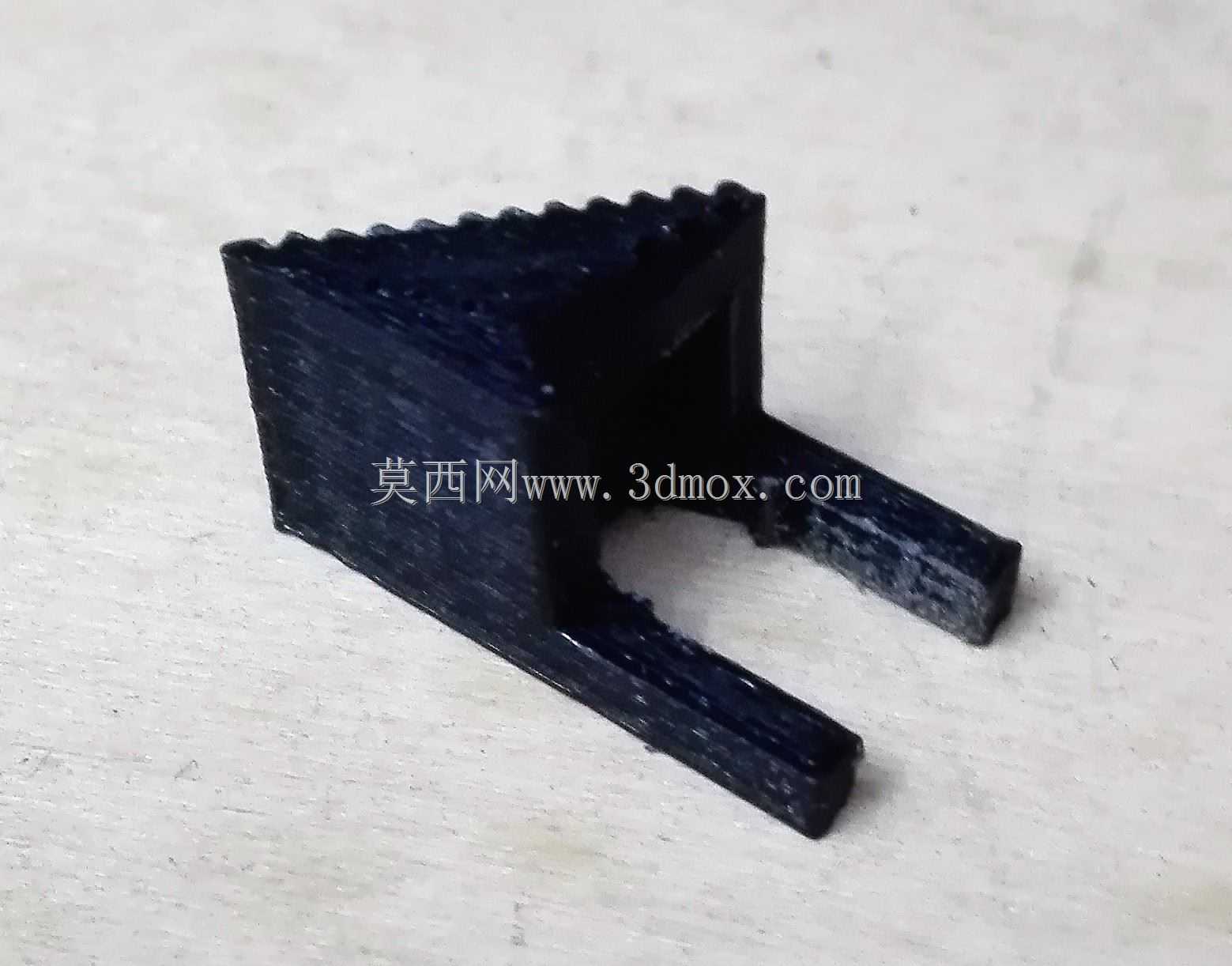

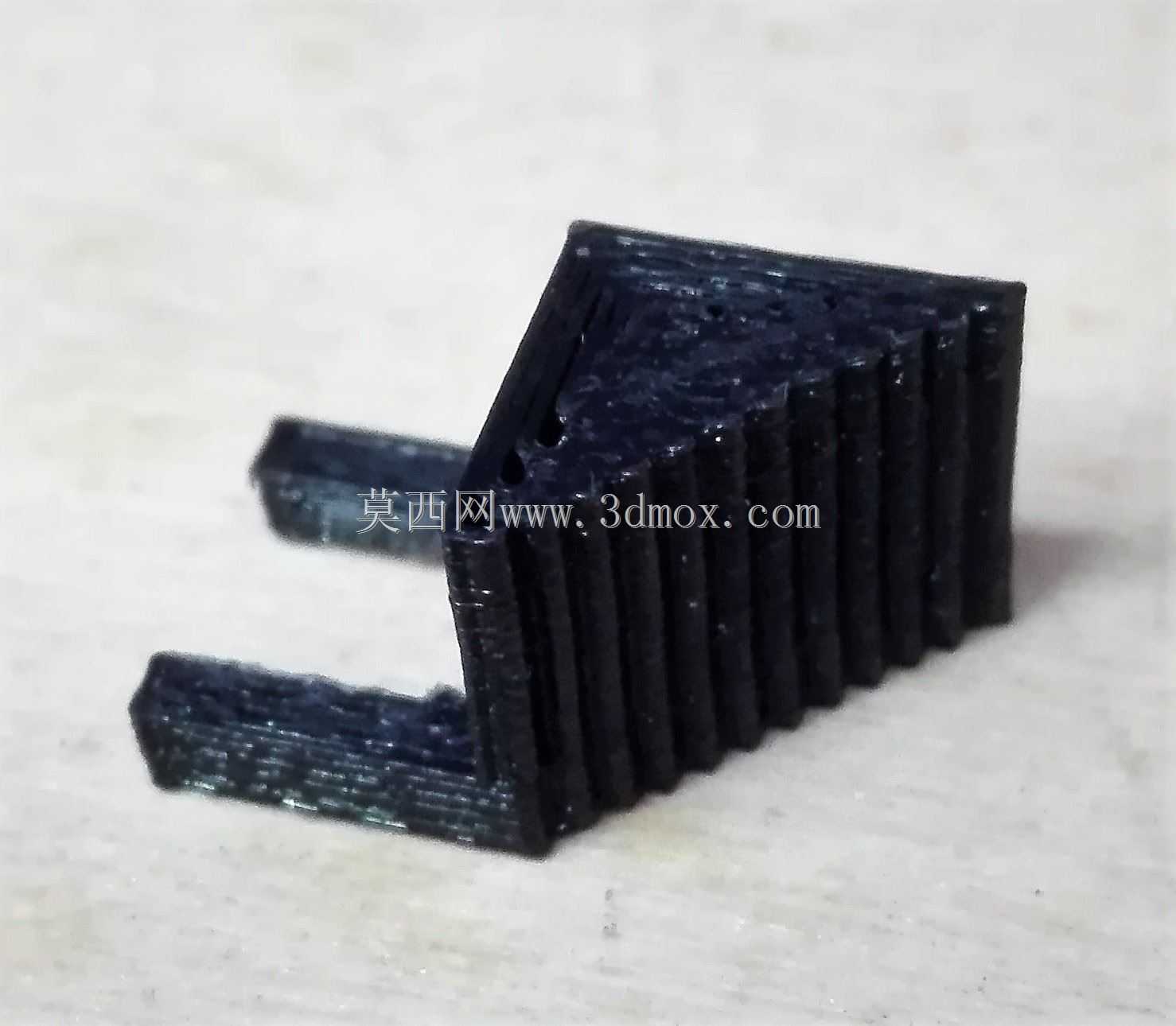

　　在消费电子结构设计领域，复古音频设备的功能部件复刻一直是兼顾外观还原与使用性能的细分方向，这款针对Brionvega TS 505复古收音机开发的音频滑块结构，核心服务于经典复古收音机的功能修复与复刻生产场景，可直接适配同型号老旧收音机的部件替换，也能为同风格复古音频产品的调节控件设计提供结构参考。从实际使用场景来看，这类音频滑块是收音机调节音量、切换频段的核心操作部件，用户通过推动滑块实现音频参数的线性调节，操作时的阻尼手感、滑动行程的精准度直接决定整机的使用体验，老式复古收音机的原厂滑块多因年代久远出现塑料老化、卡扣断裂、阻尼失效等问题，这款重建的滑块结构完全匹配原机的安装空间，不需要对原机外壳、

　　内部电路板进行二次修改就能直接装配，大幅降低复古收音机修复的改造成本。从功能特性上看，该滑块采用线性滑动结构，主体支撑部分采用等截面的立柱式设计，两侧的导向筋与原机壳体内的导向槽完全契合，滑动过程中不会出现横向偏移、卡顿的问题，顶部的阶梯状推钮结构完全还原原机的复古外观，每一级阶梯的高度差经过反复调整，既保证手指推动时的摩擦力足够，不会出现打滑问题，又能和原机外壳的阶梯造型保持视觉统一，不会出现替换部件和原机外观违和的问题。滑块底部的接触端采用弹性接触结构设计，和电路板上的碳膜轨道接触时能保持稳定的接触压力，不会因为长期滑动出现接触不良、调节时出现杂音的问题，接触端的磨损量经过结构校核，在常规使用频率下能满足长期使用的耐磨要求，

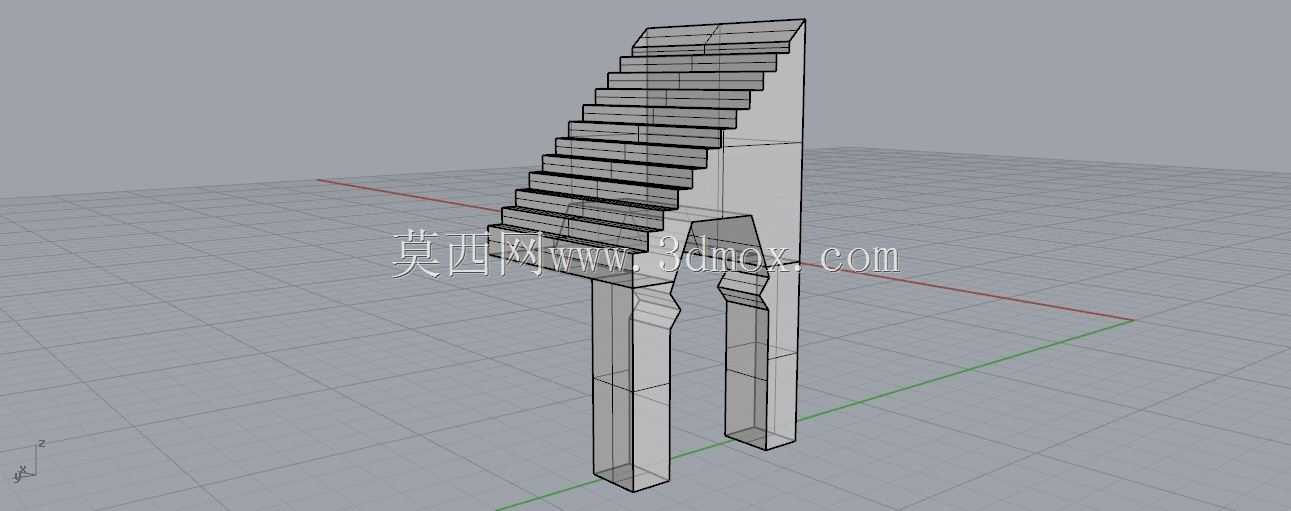

　　不需要频繁更换部件。从设计思路层面，整个结构的建模完全遵循原机的装配边界进行逆向重建，首先通过对原机残留滑块的尺寸测绘，确定滑块的总滑动行程、安装固定点的位置尺寸、推钮露出壳体的高度范围，建模过程中优先保证安装配合尺寸的公差合理性，导向筋和壳体导向槽的配合间隙控制在合理范围内，既不会因为间隙过小出现装配困难、滑动卡滞，也不会因为间隙过大出现滑块晃动、调节精度不足的问题。结构的壁厚设计参考老式家电塑料件的壁厚标准，主体支撑部分的壁厚均匀，避免注塑生产时出现缩痕、变形问题，推钮部分的阶梯结构采用圆弧过渡，没有尖锐的棱角，既符合复古产品的圆润外观风格，也能避免用户操作时被棱角划伤。从外形尺寸与安装边界来看，

　　整个滑块的总高度完全匹配原机壳体内的安装空间，安装后推钮顶部和壳体表面的高度差和原厂部件保持一致，不会出现推钮突出过高容易磕碰、或者突出过低操作不便的问题；滑块的两个支撑立柱的中心距和原机的安装立柱位置完全对应，底部的接触端行程和电路板上碳膜的有效调节长度完全匹配，装配后滑块滑动到两个极限位置时，刚好对应音频调节的最小、最大阈值，不会出现调节行程不足、或者滑动超程损坏碳膜的问题。在实际装配验证中，该滑块不需要额外的固定胶水或者辅助紧固件，顺着壳体的导向槽滑入即可完成装配，拆卸维护时也能直接从壳体外侧推出，不需要拆解整机的内部结构，大幅降低后期维护的难度。对于复古音频设备修复从业者、经典家电复刻的结构设计人员来说，这类精准还原安装边界与操作手感的功能部件，能有效解决老款设备配件停产、替换件匹配度差的痛点，在保证外观还原度的同时，让老旧设备的使用功能恢复到出厂状态，也能为同类型线性滑动调节控件的结构设计提供可参考的建模思路，尤其是在复古类消费电子的设计中，如何平衡外观的复古质感和实际操作的使用性能，这款滑块的结构处理方式具备很高的参考价值，比如导向结构的隐藏式设计，不会在壳体外侧露出额外的结构件破坏外观整体性，推钮的纹理设计兼顾防滑性能和视觉一致性，接触端的弹性结构设计兼顾接触稳定性和耐磨寿命，这些细节处理都是经过实际装配验证的合理结构方案，能够直接迁移到同类线性调节控件的设计工作中。
