老旧BPT入户门铃按压按钮维修替换件

　　做这个零件的初衷很直接，就是老小区单元楼配套的BPT款入户门铃按钮常年使用后出现卡滞、接触不良的问题，市面上找不到同规格的替换配件，整体更换整套门铃系统不仅要拆改墙面预埋的线路，还要协调同单元住户统一更换，成本和施工难度都很高，所以单独测绘复刻这个按钮零件，做维修替换用是性价比最高的方案。

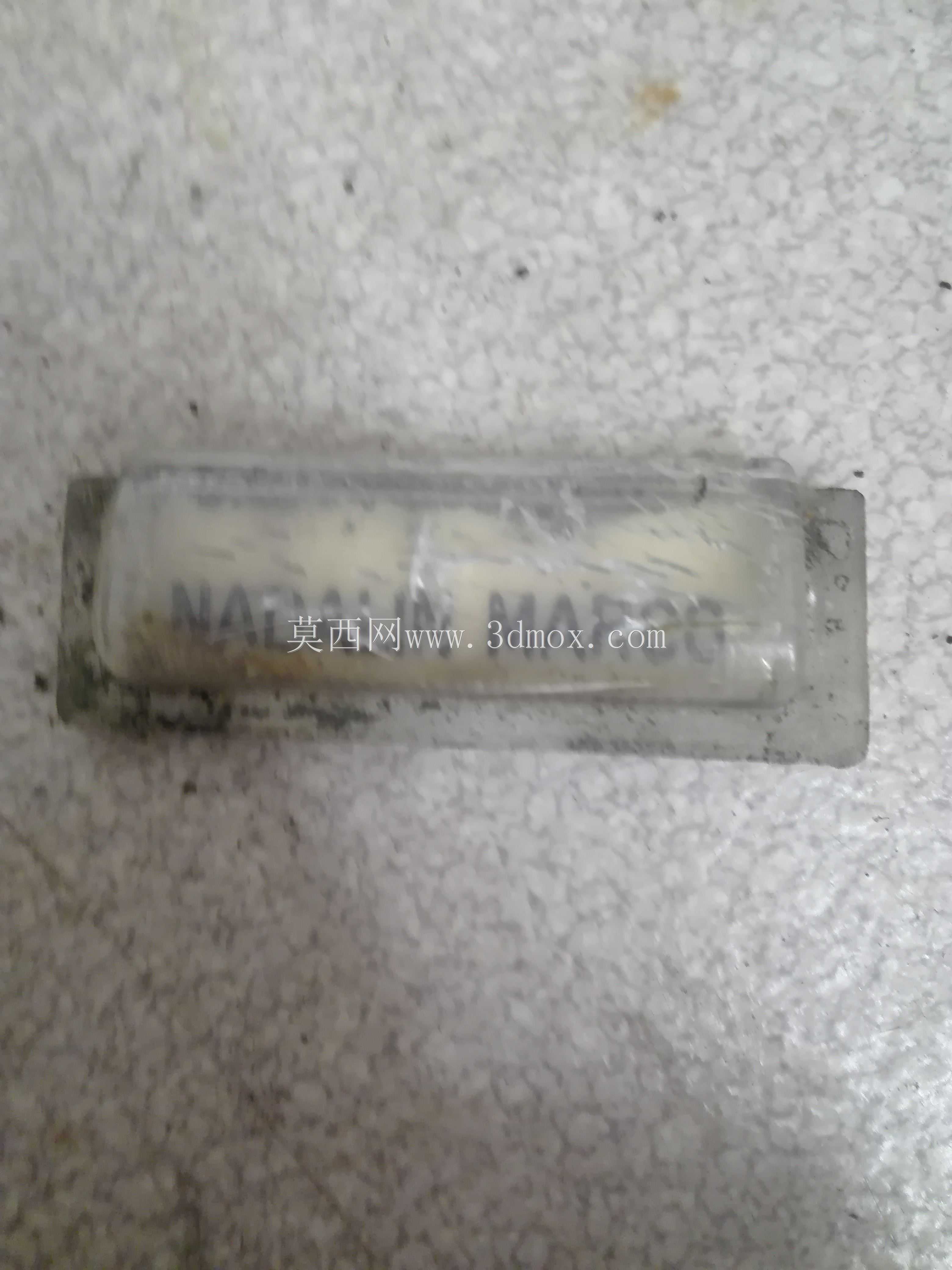

　　先从实际应用场景说，这类门铃按钮大多安装在单元楼入口的防盗门板或者单元门旁的墙体预埋盒上，常年暴露在半户外环境，风吹日晒加上频繁按压，原塑料件容易出现老化脆裂、按压回弹结构失效、触点氧化接触不良的问题，很多老小区的同类门铃故障点基本都集中在这个按钮部件上，只要替换这个零件就能恢复整套门铃的呼叫功能，不用改动原有线路和预埋安装结构。

　　从功能特性上看，这个按钮属于典型的低压常开式按压触发部件，日常状态下触点断开，访客按压时触点闭合，给室内的门铃主机传递触发信号，松开后依靠内部的回弹结构自动复位断开触点。设计的时候首先要保证按压行程和原配件完全一致，行程过大会导致按到底也触发不了信号，行程过小则容易出现误触发，稍微碰到就响铃的问题。其次要保证回弹结构的可靠性，原配件用的是塑料悬臂做回弹，常年使用后悬臂疲劳断裂是最常见的故障点，这次建模的时候特意把悬臂的受力过渡位置做了圆角优化，分散按压时的应力集中，同时保留原有的安装卡扣结构，不用额外打胶或者拧螺丝就能直接卡进原有的按钮安装位。

　　安装边界的尺寸是测绘时最需要注意的部分，首先是按钮外露面的轮廓尺寸，要和原有面板的开孔完全匹配，不能出现装上去之后四周留缝或者卡不进去的问题，外露面的弧度也要和原门铃面板的弧度贴合，避免突出面板太多容易被磕碰，或者凹进去太多不好按压。其次是内部的安装卡扣位置、卡扣的厚度和卡合量，要和原配件完全一致，保证装进去之后不会松动脱落，按压的时候不会出现整体下陷的情况。还有按钮和内部触点接触的顶柱位置，尺寸和突出长度要精准，太长会把触点顶死常通，太短则按到底也碰不到触点，没法触发信号。

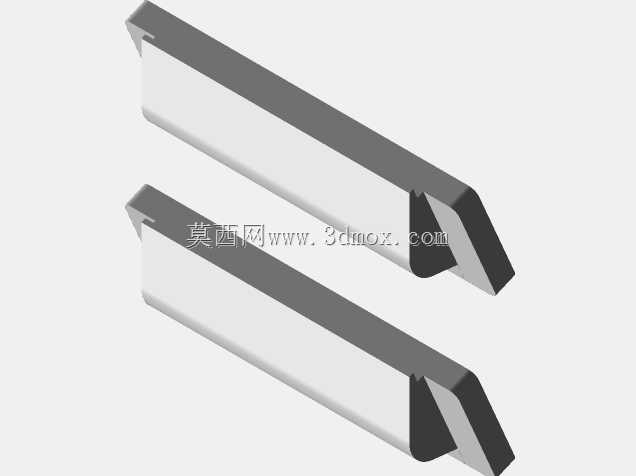

　　设计思路上没有做多余的外观改动，完全遵循原配件的装配逻辑，毕竟是维修替换件，核心目标是无损替换、即装即用，不需要改变原有产品的外观和使用逻辑。建模的时候先把原损坏的零件残件拼合起来，测绘出关键的装配尺寸，包括安装孔位、卡扣位置、按压行程、顶柱长度这些核心参数，然后针对原零件的失效点做结构优化，比如原零件的加强筋位置太薄，按压的时候容易变形，这次在不影响装配的前提下适当加厚了加强筋的厚度，同时在塑料件的壁厚上做了均匀化处理，避免注塑的时候出现缩痕或者应力集中的问题，要是用户自己3D打印制作的话，均匀壁厚也能减少打印时的翘曲变形，保证装配精度。

　　实际使用的时候，这个替换件不需要改动原有门铃的任何线路和结构，只需要把原来损坏的按钮从面板上拆下来，把新的按钮卡进原来的安装位，接好原来的两根信号线就可以正常使用，按压的手感和原配件基本一致，回弹力度均匀，不会出现卡滞的情况。考虑到半户外的使用环境，建模的时候在按钮和面板接触的位置做了一圈微小的挡边，能减少雨水顺着缝隙流进内部触点的概率，一定程度上提升零件的耐用性，毕竟老单元楼的门口大多没有雨棚，雨天飘雨是很常见的情况，原配件没有这个挡边，雨水流进去之后很容易造成触点氧化短路，这个小改动不会影响装配，却能有效提升零件的使用寿命。

　　另外在按钮的按压接触面做了细微的防滑纹理处理，和原配件的纹理保持一致，不会出现替换之后外观突兀的问题，同时手指按上去的时候不会打滑，尤其是冬天手上沾水或者戴薄手套的时候，也能顺利按到按钮触发信号。整个零件的结构没有多余的复杂特征，不管是开模注塑小批量生产，还是个人用户用FDM或者光固化3D打印机自行制作，都能很方便地加工出来，不需要额外做支撑结构，打印完成之后简单去掉毛边就能直接装配使用，不需要二次打磨或者修整。

　　从结构设计的角度说，这类看似简单的按压零件，核心的设计难点不在外观，而在装配尺寸的精准度和失效点的结构优化，很多人复刻这类零件的时候只测个大概的外形尺寸，装上去之后要么卡不住，要么按不动，本质就是没有抓住维修替换件的核心需求——完全适配原有安装边界，同时解决原产品的结构缺陷。这个按钮的建模过程中，前后调整了三次卡扣的卡合量，第一次做的卡合量太大，装的时候要费很大力气才能按进去，还容易把原面板的卡扣位撑裂；第二次卡合量太小，装上去之后松松垮垮，按的时候整个按钮往里面陷；第三次调整到0.8mm的卡合量，装的时候稍微用点力就能卡进去，卡合之后没有松动，按压的时候也不会出现位移，刚好满足使用需求。还有回弹悬臂的厚度，原零件的悬臂厚度是1.2mm，用了五六年就疲劳断裂了，这次把悬臂厚度调整到1.5mm，同时在悬臂的根部做了R1的圆角过渡，经过反复按压测试，回弹力度和原配件基本一致，不会出现按起来太硬或者太软的问题，同时疲劳寿命比原零件提升很多，能承受更多次的按压循环。
