FDM工艺铁杆间隔连接接头结构设计

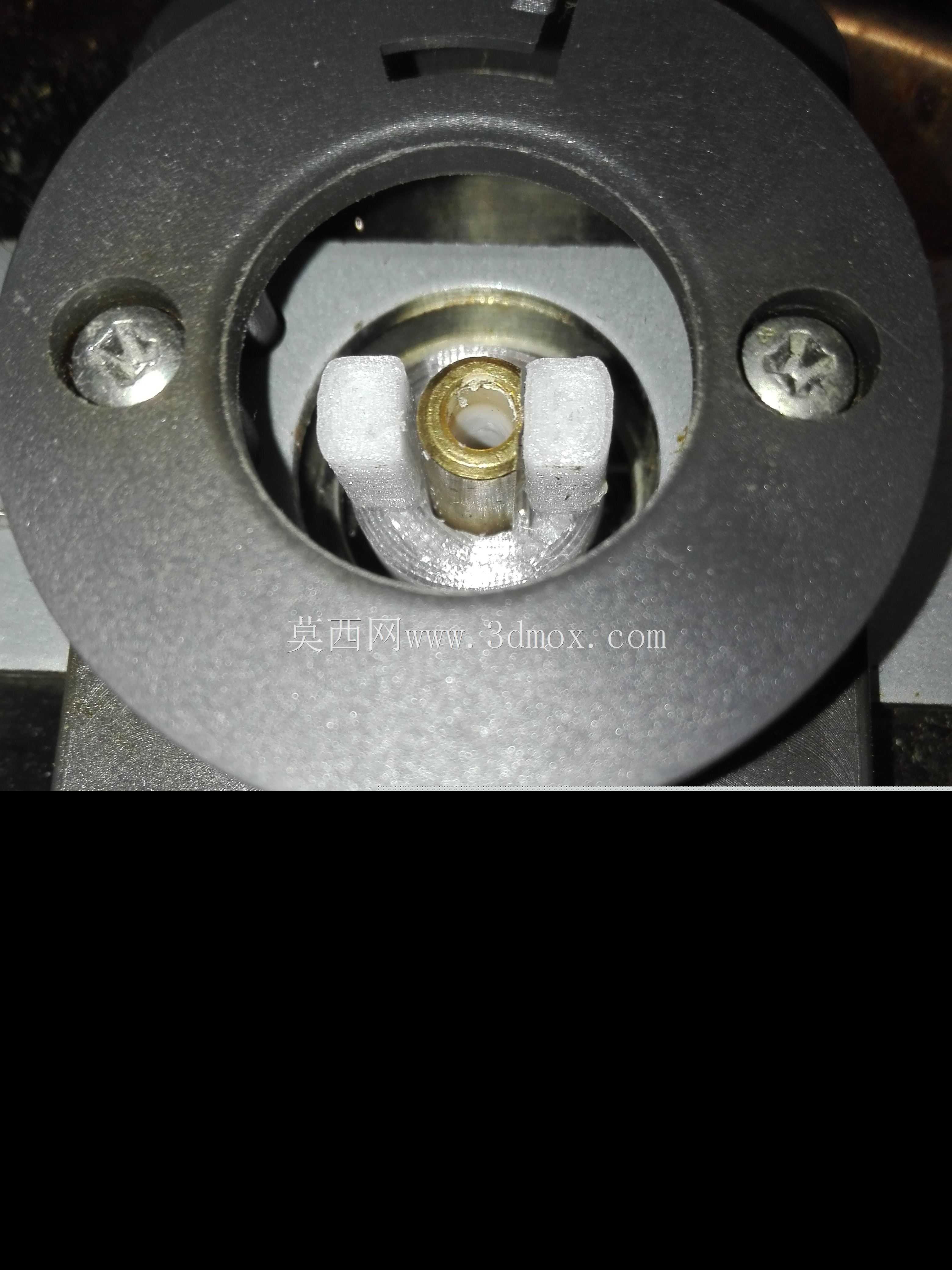

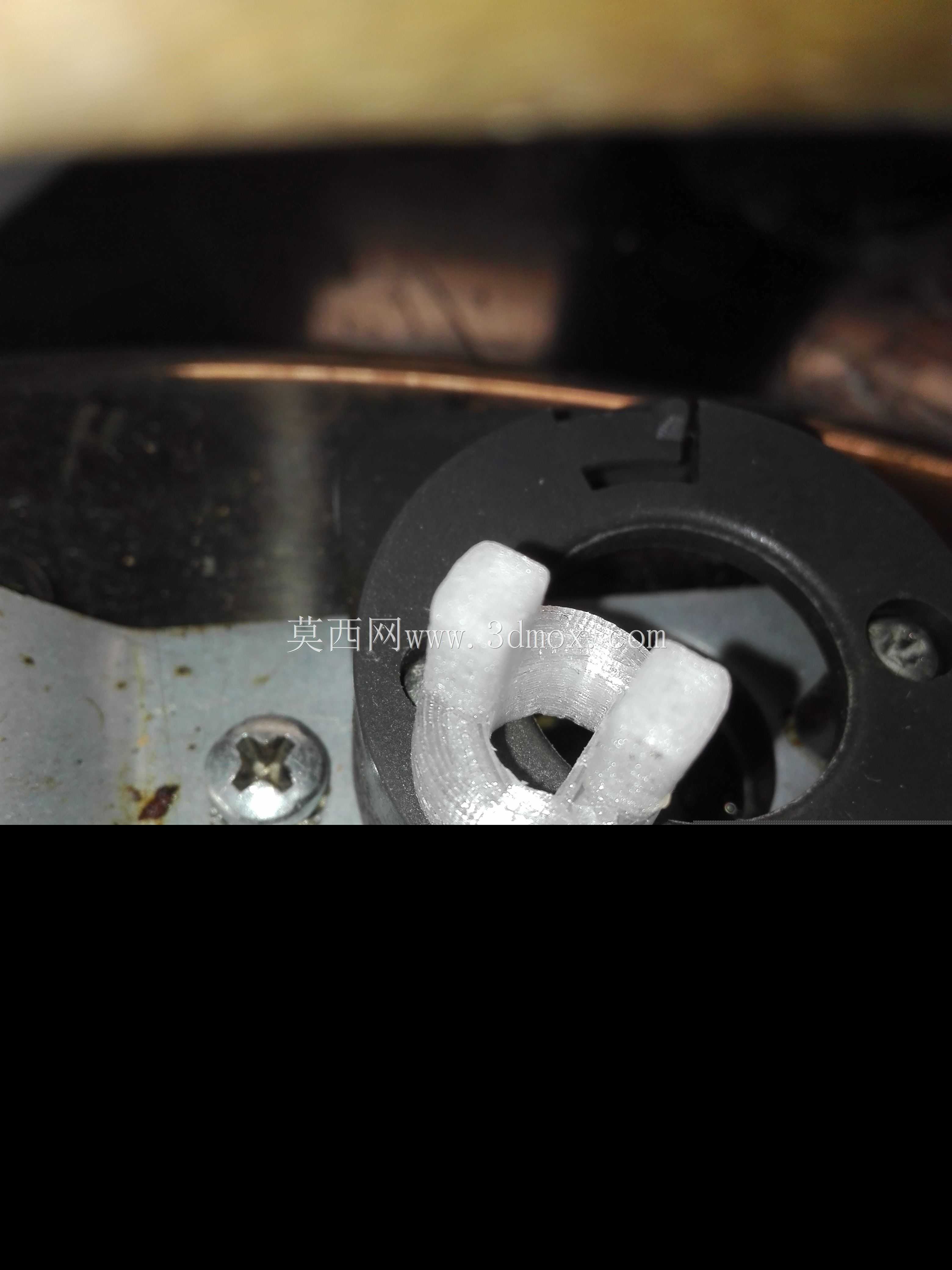

　　在通讯杆路架设、小型金属框架搭建、户外铁艺围栏组装这类现场施工场景里，铁杆之间的间隔固定一直是容易被忽略却直接影响结构稳定性的细节，常规的直接焊接方式不仅后期调整间距困难，现场动火作业也受场地防火要求限制，而采用预制的间隔接头做装配式连接，就能在保证连接强度的同时，预留出统一的装配间隙，避免铁杆直接贴合带来的积水锈蚀、应力集中问题。这款间隔接头在设计时优先匹配直径6mm规格的圆铁杆使用，整体采用对称式的套接结构，两端预留的插装孔深度经过反复校核，既保证铁杆插入后有足够的接触面积承受横向剪切力，又不会因为孔深过大造成材料浪费，接头中间的间隔段做了等直径的加厚处理，壁厚控制在2mm，刚好适配FDM熔融沉积成型工艺的打印特性，

　　打印时不需要额外添加支撑结构，层间结合强度能够满足户外使用的抗冲击要求。从实际使用场景来看，这类间隔接头除了通讯杆路的辅件装配，还能用于小型铁艺置物架的层间间隔固定、户外天线支架的杆件连接、低压线路横担的辅助定位，不同场景下只需要调整两端插装孔的内径公差，就能适配不同线径的铁杆，不需要重新开模制作金属冲压件，小批量定制时的成本优势非常明显。设计过程中特意将接头的外边缘做了R0.5的圆角过渡，一方面是避免3D打印过程中出现尖角翘曲的问题，另一方面也能防止现场安装时尖锐边角划伤施工人员，接头的两个插装孔保持严格的同轴度要求，公差控制在±0.1mm以内，保证铁杆插入后不会出现偏斜，装配完成后整根杆件的直线度能够满足架设要求。

　　考虑到户外使用的耐候性需求，接头的结构设计没有预留容易积水的凹槽，所有水平面都做了1°的微小倾斜角度，雨水落在表面后可以自然滑落，不会长期积存在接缝位置加速连接件的老化，中间间隔段的长度可以根据实际使用需求灵活调整，常见的10mm、15mm、20mm间隔规格都可以通过修改参数快速生成模型，不需要改动整体的连接结构。在安装边界上，这款接头的最大外径控制在12mm，装配后不会突出铁杆表面过多，不会影响后续杆件穿管、外套防护套的工序，两端插装孔与铁杆的配合采用间隙配合设计，单边间隙留0.2mm，既可以轻松插入铁杆，又不会因为间隙过大造成装配后松动，现场施工时可以在插接位置涂抹少量结构胶做进一步固定，

　　也可以通过侧面的顶丝孔加装M3顶丝做可拆卸式连接，适配不同的维护需求。从结构受力的角度分析，接头承受的主要载荷是两根铁杆之间的横向拉扯力以及垂直于杆方向的剪切力，因此在设计时将中间间隔段的壁厚做了均匀化处理，没有出现壁厚突变的位置，避免应力集中造成的断裂问题，经过受力仿真验证，在承受50N的横向剪切力时，接头的最大应力远低于PLA、PETG等常见3D打印材料的屈服强度，完全满足日常使用的强度要求。针对FDM打印的工艺特性，模型在设计时将所有的孔位都做了水平方向的摆放优化，打印时层纹方向与受力方向保持垂直，最大化层间结合强度，打印温度设置在270℃适配PC类灯丝时，接头的抗冲击性能还能进一步提升，可以用于温度变化更大的户外严寒环境，不会因为低温脆裂造成连接失效。
