E1821测试仪配套电路固定防护盒体

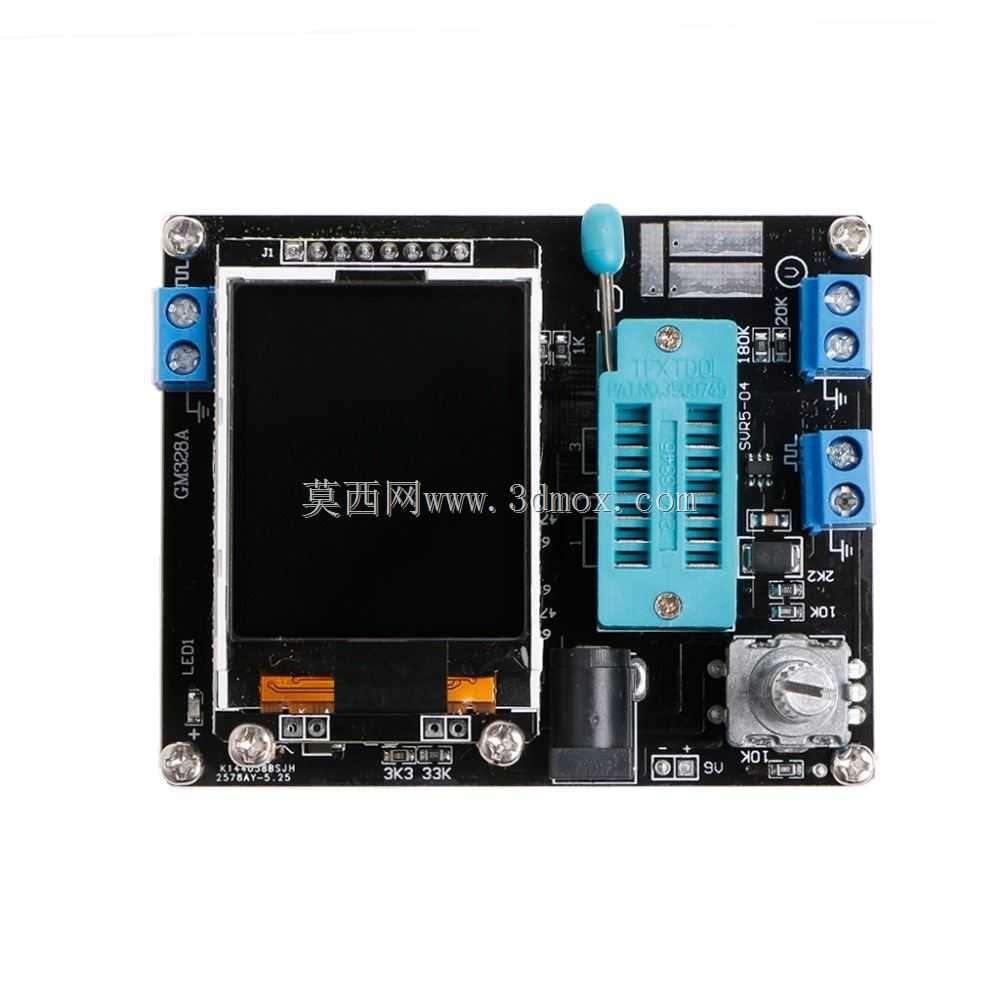

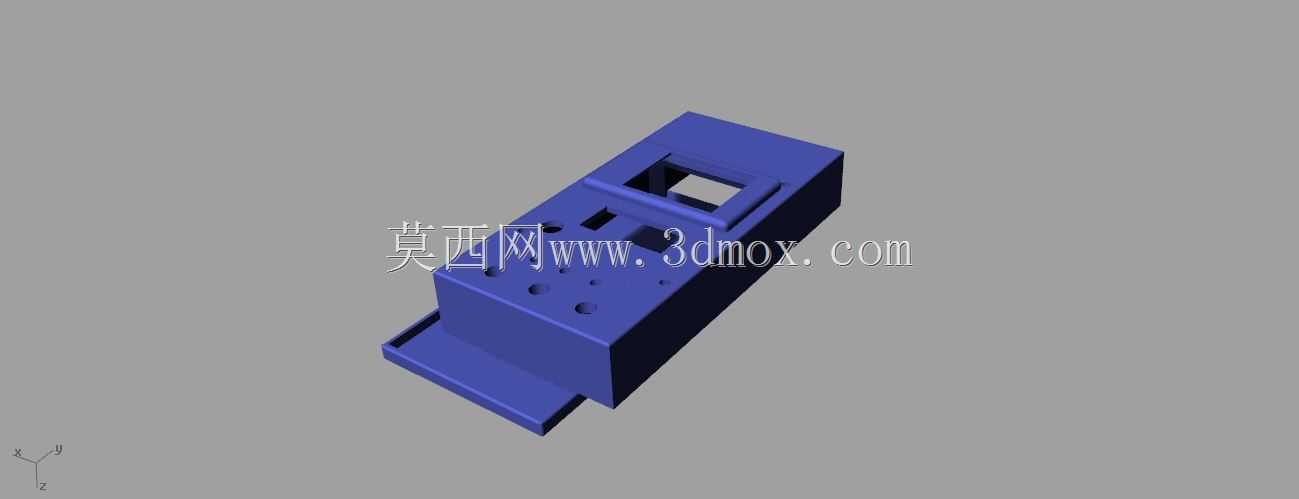

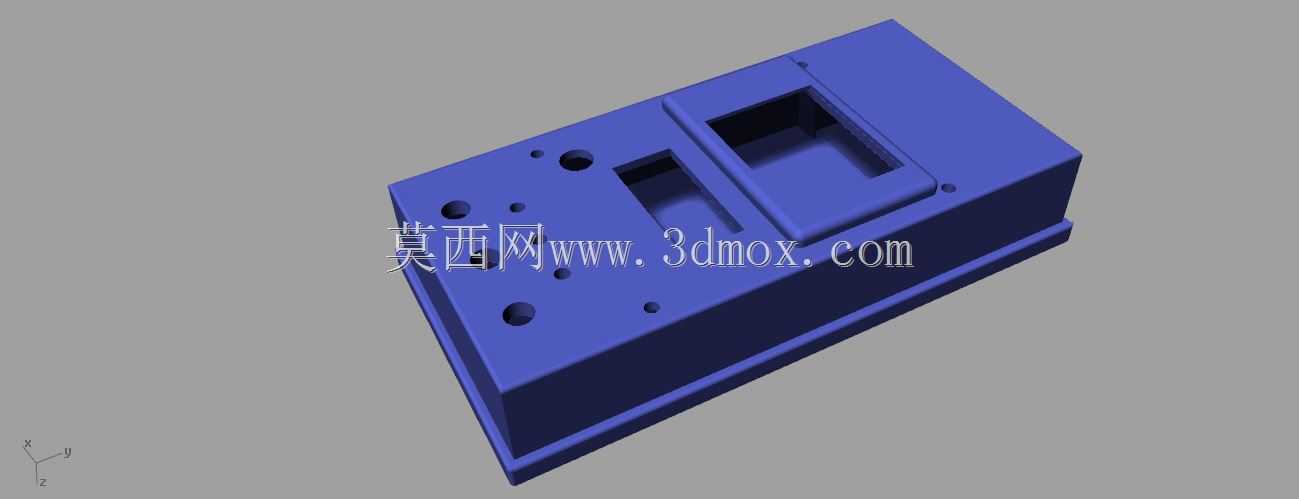

　　在电子测试设备的小型化集成设计环节，配套的仪用盒体往往是容易被忽略但直接影响设备可靠性的核心结构件，这款针对E1821测试仪开发的固定盒体，核心作用是为测试仪的核心印刷电路板提供稳定的安装承载与外部防护，同时整合设备运行所需的电池容纳、信号接口固定、测试探针导出等功能，避免零散部件外露带来的接线松动、积尘损坏、外力磕碰等问题。从实际应用场景来看，这类盒体多用于实验室台式测试、现场便携检测等工况，需要兼顾内部部件的安装便利性与外部操作的可达性，设计时首先要匹配印刷电路板的安装孔位布局，盒体顶面预留的多个不同直径圆孔，分别对应电路板上的调节旋钮、状态指示灯、固定螺丝的安装位置，孔位的同轴度公差控制在0.1mm以内，

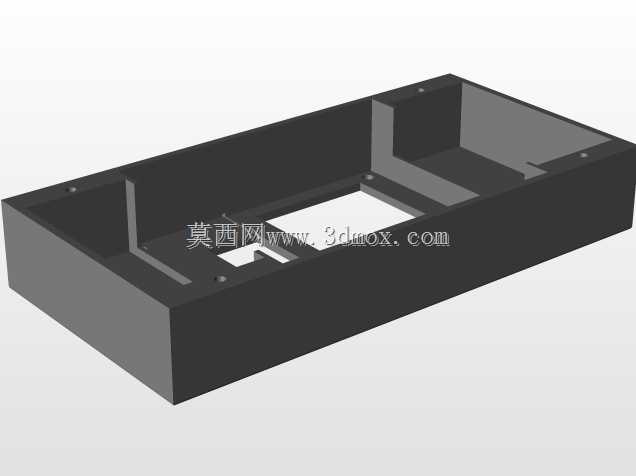

　　避免安装后出现旋钮卡滞、指示灯偏位的问题。盒体上预留的两个方形开槽，其中尺寸较大的槽位用于容纳电池外壳，槽体内部设置有定位筋条，能够卡合标准规格的电池组，防止设备移动过程中电池晃动脱落，槽位边缘预留的走线缺口可以方便电池正负极引线直接连接到电路板的供电端口，无需额外设计走线槽，简化内部布线流程；尺寸稍小的方形槽位则对应电路板上的显示模块或者操作按键区域，槽体深度与显示面板的厚度匹配，安装后显示面与盒体顶面基本齐平，既不会突出易被刮花，也不会凹陷影响操作与观察。盒体侧面预留的BNC插座安装位，是针对测试信号的输入输出需求设计的，BNC接口作为射频与测试信号常用的连接接口，对安装的牢固度有较高要求，盒体在接口位置设计了加厚的安装凸台，

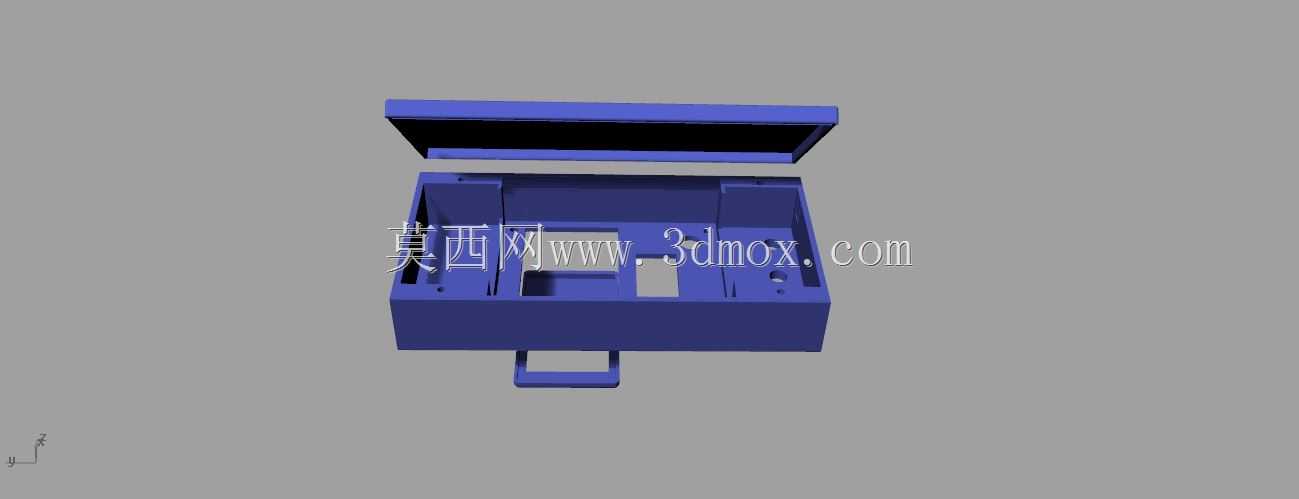

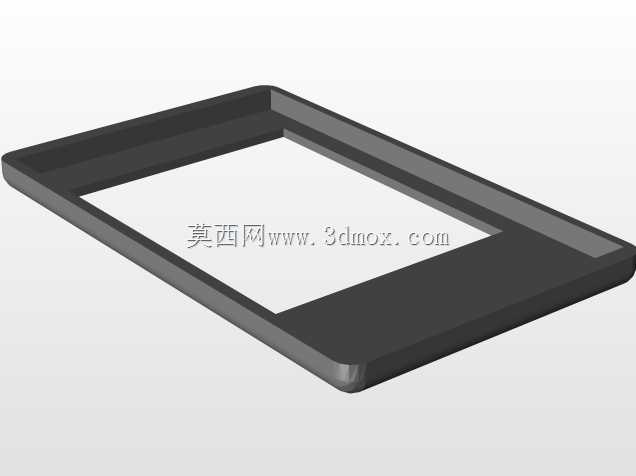

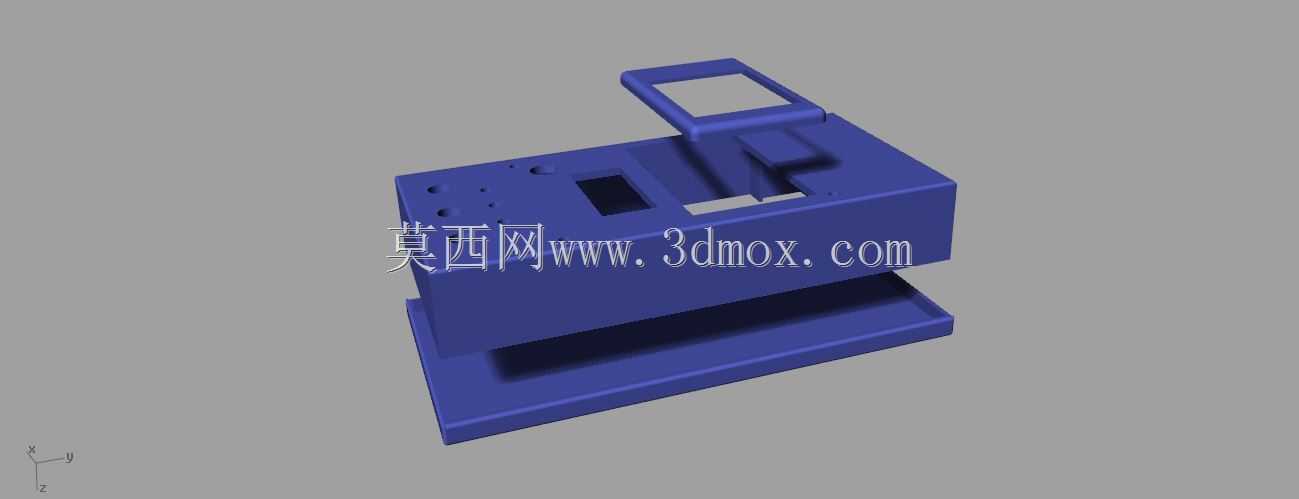

　　能够承受频繁插拔带来的冲击力，避免接口松动导致的信号接触不良，接口位置与电路板上的信号端口水平对齐，接线时可以采用直连引线，减少信号传输路径上的弯折损耗。盒体上预留的2mm探针出口，位置对应电路板上的测试触点区域，探针可以直接从盒体内部穿出，无需额外转接，出口的孔径略大于探针直径，既保证探针能够顺畅伸缩，又不会留下过大缝隙让灰尘进入盒体内部。从安装边界来看，盒体采用长方体基础外形，底部边缘设计有一圈凸边，既可以增强盒体的结构强度，防止放置时边角磕碰开裂，也能够作为盒盖配合的定位止口，上下盒体扣合时凸边嵌入对应凹槽，配合紧密，不需要额外增加定位销。盒体的壁厚根据不同位置的受力情况做了差异化设计，安装接口、固定孔位的位置壁厚加厚到2.

　　5mm，普通防护区域壁厚为1.8mm，在保证结构强度的前提下尽可能减轻整体重量，方便便携携带。设计过程中还充分考虑了注塑成型的工艺可行性，所有转角位置都做了R0.5以上的圆角过渡，避免应力集中导致的成型开裂，所有孔位与槽位都设计了合理的脱模斜度，方便批量生产时的模具脱模，内部的加强筋位置避开了电路板上的元器件高度，不会出现安装干涉的问题。在实际装配流程中，只需要先将BNC插座、电池组分别固定在盒体对应的槽位内，完成引线焊接后将印刷电路板对准盒体上的固定柱，用螺丝锁紧，再将探针从出口位置穿出对准测试触点，最后扣合盒盖即可完成整机组装，整个装配流程不需要额外的结构转接件，装配效率高，后期维护时拆开盒盖就可以直接更换电池、检修电路板，维护便利性较好。这类仪用盒体的设计核心是在有限的空间内整合所有功能需求，同时平衡结构强度、成型工艺、装配便利性三者的关系，避免为了追求外形美观而牺牲实际使用的可靠性，每一个孔位、每一处槽体的尺寸都需要和内部部件的参数严格匹配，任何一个位置的尺寸偏差都可能导致整机组装失败，这也是仪用结构件设计需要反复核对安装边界、模拟装配干涉的核心原因。
