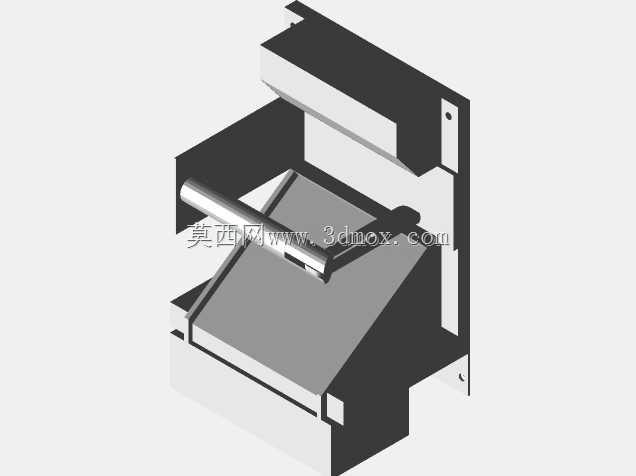

桌面型NPK打印设备结构三维设计

　　打印头的安装位做了可调式的限位结构，通过侧边的定位销可以快速调整打印头与胶辊的平行度，不需要复杂的工装校准，后期维护更换打印头时，普通运维人员就能完成调校，降低设备的后期维护成本。设备的上半部分为色带与控制电路的安装腔体，腔体做了半封闭的挡尘结构，既可以避免日常办公环境中的浮尘落在打印头与走纸辊上，也预留了足够的散热间隙，保证长时间连续打印时电路部分的热量可以自然散出，不会因为积热导致电路元件性能衰减。操作面板区域设置在设备前部的倾斜面上，操作人员在坐姿状态下不需要抬手过高就能完成按键操作，符合人体工程学的操作角度，出纸口同样设置在倾斜面的下端，打印完成的介质会顺着倾斜导板自然滑出，堆叠在设备前部的承托区域，这款打印设备的结构设计，首先要匹配桌面办公场景的安装边界，整体采用立式悬臂布局，将走纸通道与打印头模组做垂直方向的空间排布，尽可能压缩设备在桌面的横向占用面积，适配常规办公工位的桌面纵深预留，安装时不需要额外拓展台面空间，底部预留的四个固定点位可以直接适配常规办公桌面的防滑垫安装位，也可以通过支架固定在立式工位架上，适配不同的办公布置需求。从实际用途来看，这款设备主要面向小批量办公文档、凭证类介质的打印输出，走纸通道采用倾斜式导纸结构，相比平直走纸结构可以减少卡纸概率，尤其是处理厚度不均的再生纸、薄型凭证纸时，倾斜导纸板的弧度经过反复校核，能让介质以稳定的角度进入打印辊间隙，避免走纸歪斜。设计过程中，

　　不需要额外加装出纸托盘就能完成100页以内的介质堆叠。从结构强度来看，设备的主体支撑框架采用钣金折弯结构，侧边的支撑立板同时承担打印头悬臂的承载功能，折弯边的加强筋结构经过受力校核，在打印头往复运动的过程中，立板的形变量控制在0.1mm以内，保证打印头的运动精度，避免因为框架形变导致的打印字迹错位、行间距不均问题。走纸辊的两端采用滑动轴承支撑，轴承座与框架的连接位做了同轴度定位设计，装配时可以通过定位柱直接卡入安装位，保证走纸辊的转动同轴度，减少走纸过程中的辊体跳动，避免介质走偏。设备的进纸区域设置在设备下部的倾斜进纸台，进纸台的挡纸板可以根据介质宽度做无级调整，适配从窄幅凭证到A4幅面文档的不同介质尺寸，调整结构采用阻尼滑轨，

　　调整后不需要额外锁止就能保持固定位置，操作便捷。在设计走纸路径的时候，特意将纸路的转折角度控制在15度以内，减少介质在走纸过程中的弯折应力，尤其是处理较厚的铜版纸、卡片类介质时，不会因为弯折角度过大导致介质折痕、卡纸。打印头的传动部分采用同步带传动结构，同步带的张紧轮做了偏心可调设计，后期同步带出现松弛时，只需要调整偏心轮的角度就能完成张紧，不需要拆卸其他结构件，维护效率更高。设备的外壳拼接采用卡扣加少量螺丝的固定方式，日常清理内部积尘、更换易损件时，只需要拧下底部的两颗固定螺丝就能拆开侧盖，不需要拆解整个设备框架，降低运维的拆解难度。从安装边界来看，设备后部预留了20mm的间隙空间，用来布置电源接口与数据传输接口，

　　安装时不需要在设备后部预留过大的走线空间，靠墙放置时也不会挤压线材，保证接口连接的可靠性。设备底部的走线槽做了隐藏式设计，电源线与数据线可以从底部的线槽引出，顺着桌面的走线孔布置，保持桌面整洁。在结构细节上，所有的钣金边缘都做了折边包边处理，没有裸露的锐边，避免装配和维护过程中划伤操作人员，塑料外壳的拼接缝隙控制在0.3mm以内，既保证外观的整体性，也能避免灰尘从缝隙进入设备内部。打印头的初始位置设置了光电限位传感器，传感器的安装位做了可调长孔，可以根据实际装配误差微调限位位置，保证打印头的初始定位精度，避免出现打印内容边距不均的问题。胶辊的表面采用防滑橡胶材质，橡胶的硬度经过选型匹配，既能提供足够的走纸摩擦力，也不会因为硬度过高压伤介质表面，保证打印输出的介质平整无压痕。
