21mm规格Nema17步进电机结构设计

这款21mm规格的Nema17步进电机，是桌面级FDM3D打印机运动系统的核心执行部件，在消费级桌面增材制造设备中承担着X、Y、Z轴以及挤出机构的精准位移驱动任务，是决定设备打印精度、运动稳定性的关键零部件。从实际应用场景来看，这类小尺寸步进电机除了适配桌面3D打印机，也常被用于小型数控雕刻机、桌面机械臂、自动化检测送料机构、智能小型云台等对安装空间有严格限制、同时需要精准开环位置控制的轻载运动场景，凭借成熟的控制逻辑、较低的采购成本、稳定的低速扭矩输出特性，成为小型自动化设备运动轴驱动的首选方案。

从产品功能特性来看，该款电机为两相四线混合式步进电机结构，输出轴采用标准圆柱光轴设计，可通过顶丝锁紧同步轮、联轴器等传动连接件，适配2GT同步带传动、T型丝杆传动等多种常见的小型设备传动形式。电机本体采用方形叠片定子结构搭配注塑端盖，侧面引出的四根相线直接对应两相绕组的接线端，可直接适配市面上绝大多数通用步进电机驱动器，无需额外改线即可实现整步、半步、16细分甚至更高细分的驱动控制，低速运行时振动小，扭矩输出平稳，能够满足3D打印机打印过程中0.01mm级的位移控制精度要求。

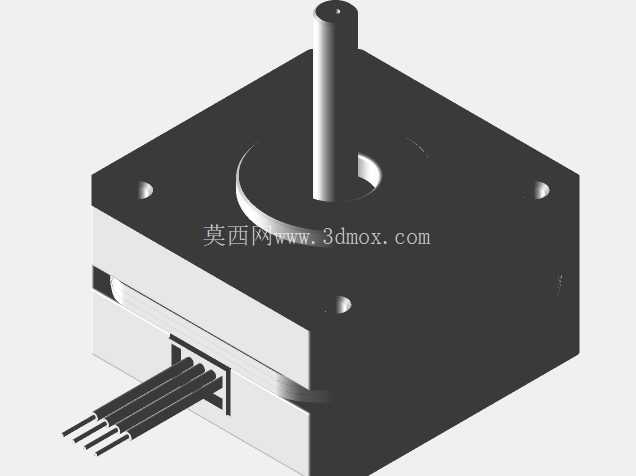

在设计思路上，这款模型完全还原了量产Nema17 21mm机身电机的实际结构特征，建模过程中严格遵循实物的装配逻辑：定子部分的叠片压装结构、端盖与定子壳体的卡扣定位、输出轴与转子的过盈配合、轴承位的公差预留、出线口的结构避让都做了完整还原，没有做过度的简化处理，能够直接用于设备的整机装配干涉检查、运动仿真模拟。建模时特意保留了电机四个安装角的安装孔位特征，孔位间距严格遵循Nema17标准的31mm安装孔距规范，安装孔为通孔设计，适配M3规格的安装螺丝，设计人员在做整机结构设计时，可以直接调用该模型完成安装位的匹配，不需要反复核对安装尺寸，能够大幅缩短设备开发阶段的结构校对周期。

从外形尺寸与安装边界来看，该电机机身截面为标准42mm×42mm正方形，机身轴向长度为21mm，输出轴直径为5mm，轴伸长度为24mm，输出轴中心与电机本体中心完全重合，四个安装孔对称分布在电机四角，孔中心距电机侧边距离为15.5mm，安装时需要在电机尾部预留至少15mm的出线空间，避免相线弯折过度导致内部线芯断裂；电机前端输出轴部分需要预留至少20mm的装配空间，用于安装同步轮或者联轴器，同时要注意轴伸部分与设备机架的避让，避免运动过程中出现刮蹭。在做整机结构布局时，电机本体的侧边与相邻结构件之间建议预留至少2mm的散热间隙，保证电机长时间运行时的热量能够自然散出，避免长时间高温运行导致电机扭矩衰减、寿命缩短。

在实际选型适配过程中，这款21mm长度的Nema17电机扭矩通常在0.15N·m左右，适合驱动负载在1kg以内的运动轴，比如桌面3D打印机的X、Y轴运动，或者小型挤出机构的送丝驱动，选型时需要注意匹配对应的驱动器电流参数，避免电流设置过大导致电机过热。该三维模型完整还原了电机的所有外部特征与关键安装尺寸，结构设计人员在做设备开发时，可以直接将模型导入装配体中完成布局设计，检查传动部件的匹配度、安装螺丝的空间是否充足、走线位置是否合理，不需要额外测绘实物尺寸，能够有效提升结构设计的效率，减少打样阶段出现的安装干涉、尺寸不匹配等问题。对于三维建模学习者来说，这款模型也可以作为小型机电产品建模的参考案例，学习方形壳体类零件、轴类零件、标准安装孔位的建模规范，理解工业零部件建模中尺寸优先级的逻辑——即安装配合尺寸优先保证精度，外观特征在不影响装配的前提下做适当简化，平衡模型细节度与装配使用的流畅度。
