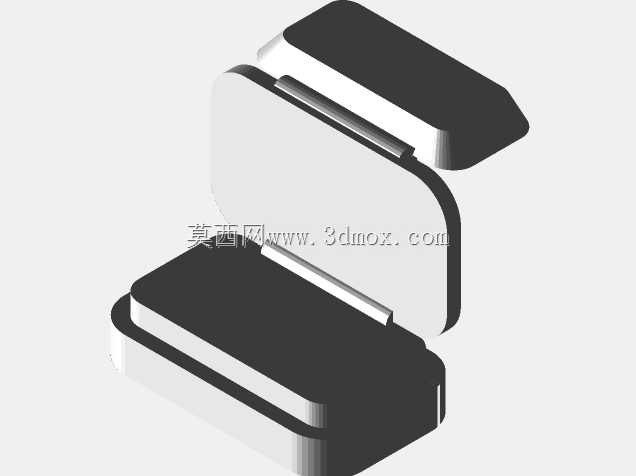

罗技HD520摄像头折叠结构三维数模

　　日常做桌面外设结构验证的时候，这类夹装式摄像头的数模能省不少前期校核的功夫，毕竟现在远程会议、线上教学、桌面直播的场景越来越多，外设和桌面、显示设备的适配性直接影响实际使用体验。先从实际安装场景说，这款摄像头的核心适配场景是轻薄显示器、笔记本屏幕上沿的夹装固定，同时也支持平放在桌面使用，两种使用状态的切换全靠上下壳体之间的铰接结构实现，建模的时候特意把铰接处的转动间隙做了还原，实际装配的时候这个间隙要控制在0.15-0.2mm之间，既保证转动的时候没有卡顿松旷，又不会因为间隙过大出现夹持后低头的问题。夹装部分的结构做了上下对称的弧形收边，上盖的夹爪内侧预留了软胶垫的安装槽位，实际生产的时候这个位置贴3mm厚的防滑硅胶，

　　既能避免夹伤显示器外壳的漆面，又能增加摩擦力防止设备滑落，夹装的开合角度范围做了0到35度的可调区间，适配市面上绝大多数厚度在10mm到35mm之间的显示设备上沿，哪怕是带玻璃覆盖的超薄显示器，也能保证夹持稳定不晃动。从功能结构上看，镜头模组的安装位设置在上半部分壳体的正面中心位置，建模的时候预留了标准M12镜头的安装螺孔，周边留了拾音麦克风的开孔位，孔位做了0.8mm的倒角处理，避免注塑的时候出现毛边影响拾音效果。下半部分的壳体内部预留了主控PCB板、USB连接线的走线空间，铰接位置的走线槽做了圆弧过渡，避免线材在反复转动折叠的时候出现折损，实际布线的时候线材要留10mm左右的余量，保证转动到最大角度的时候线材不会被拉扯。

　　整个壳体的外形做了圆角过渡处理，所有外露的棱边都做了R1.2的圆角，既提升握持调整的时候的手感，也能避免注塑生产的时候出现应力集中导致的壳体开裂。做空间校核的时候，这款摄像头折叠收纳状态的整体厚度控制在28mm以内，平放在桌面的时候不会占用过多的桌面空间，夹装在显示器上沿的时候，突出屏幕背面的尺寸不超过45mm，不会和显示器背后的支架、壁挂结构产生干涉。很多新手做这类外设建模的时候容易忽略夹装力的匹配，这个结构里夹爪的弹性形变区域做了1.2mm的壁厚设计，材料选用ABS+PC的混合材质，既保证足够的夹持弹力，又不会因为硬度过高夹坏屏幕边框，实际测试的时候夹持力控制在8N左右，既能保证固定稳定，又能方便用户随时调整角度或者拆卸。

　　另外在做结构验证的时候，这个数模可以直接导入装配环境，和不同型号的显示器、笔记本屏幕模型做干涉检查，提前预判安装的时候会不会出现和屏幕边框凸起、摄像头预留位冲突的问题，也能用来做桌面场景的布局规划，比如搭配显示器支架、桌面补光灯的时候，提前调整设备位置避免互相遮挡。镜头部分的视角预留了上下15度的手动调整余量，用户不需要挪动整个夹装结构，只需要转动上半部分的镜头壳体就能调整拍摄角度，这个转动结构的阻尼做了专门的优化，调整到任意角度都能保持稳定，不会出现自行滑动的问题。壳体的表面处理预留了晒纹的工艺余量，建模的时候外表面偏移0.1mm作为晒纹层，实际生产的时候做细晒纹处理，既能避免表面留指纹，也能提升产品的质感。整个模型的结构拆分完全按照实际生产的装配逻辑做的，上下壳体的卡扣位置、螺丝柱的位置都做了还原，螺丝柱选用M2的自攻螺丝柱，壁厚做了1.8mm的加强筋处理，避免锁螺丝的时候出现柱子爆裂的问题。
