21mm规格Nema17步进电机结构设计

　　在桌面级FDM3D打印机的运动轴驱动选型中，Nema17规格步进电机是应用占比最高的动力元件，本次设计的21mm机身长度款Nema17电机，正是针对紧凑型桌面3D打印机的安装空间限制做的适配化结构设计。从实际装机场景来看，这类短机身Nema17电机多用于打印机的Z轴升降驱动、近程挤出机构的送丝驱动，部分小尺寸悬臂结构打印机也会将其用于X/Y轴的运动驱动，相比常规40mm机身的同规格电机，21mm长度的机身能大幅压缩机构的轴向占用空间，给打印平台、挤出头的运动行程留出更多余量，避免电机尾部与设备框架、走线槽发生运动干涉。

　　从功能特性层面看，这款两相四线步进电机保留了Nema17标准的安装接口，端面四个安装孔的孔位间距严格遵循行业通用的31mm标准，安装孔采用M3螺纹适配规格，输出轴为5mm直径的D型切削轴，轴伸长度控制在22mm，既可以直接套入同步轮带动同步带做直线传动，也能通过联轴器连接T型丝杆、滚珠丝杆实现旋转到直线运动的转换，适配市面上绝大多数桌面3D打印机的传动组件，不需要额外做转接件的定制加工。电机侧面引出的四根相线采用直插式排线接口，线序排布与通用驱动板的A+、A-、B+、B-接口定义匹配，装机时不需要重新调整线序，能减少接线调试的工作量。

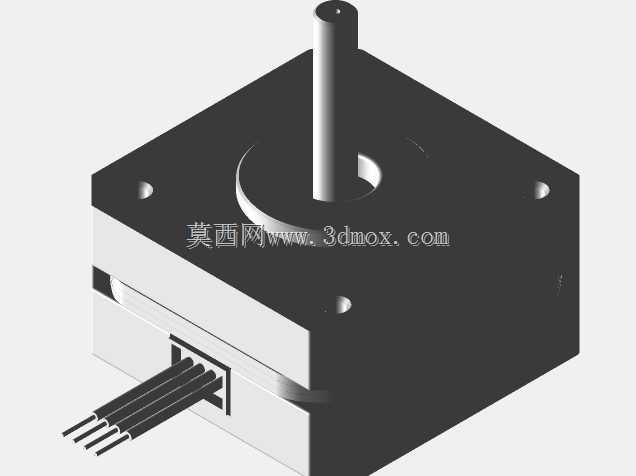

　　设计过程中首先锚定的是安装边界的适配性，电机整体外轮廓为42mm×42mm的方形截面，机身长度严格控制在21mm，前端盖的轴台凸起高度为2mm，直径22mm，刚好能嵌入常规3D打印机安装板的22mm定位孔中，实现安装时的快速同轴定位，避免电机安装偏斜导致同步带跑偏、丝杆同轴度超差的问题。结构建模时对电机的分层结构做了完整还原，前端盖、定子绕组段、后端盖的台阶分界清晰，输出轴根部的轴承位做了对应的限位结构还原，侧面出线口的卡槽结构也做了细节复刻，能直观呈现电机的装配层级，方便设计人员在做整机排布时做干涉检查，模拟电机安装后与周边钣金件、型材、走线的空间位置关系。

　　从实际选型参考的角度，这款短机身Nema17电机的保持扭矩虽然低于长机身型号，但对于Z轴升降、近程挤出这类负载不大的应用场景完全足够，同时更短的机身也意味着更轻的运动部件重量，当电机安装在运动的挤出头小车或者X轴滑台上时，能降低运动机构的惯量，提升运动启停的响应速度，减少高速打印时的振纹问题。建模时特意保留了电机端面的所有安装细节，包括端盖上的固定螺丝沉孔、轴中心的工艺孔位，这些细节在做整机装配仿真时能避免出现虚拟装配的穿透问题，让干涉检查的结果更贴近实际装机状态。另外电机出线端的排线做了等比例的结构还原，设计人员可以直接在装配体中模拟排线的弯折半径、走线路径，避免装机时出现排线长度不足、弯折角度过大导致线芯断裂的问题。

　　不同于通用型Nema17电机的结构设计，这款21mm款的机身外壳没有做多余的散热鳍片结构，因为在3D打印机的常规工作负载下，电机的温升完全在允许范围内，光滑的方形外壳反而更方便安装铝型材的电机固定座，不需要额外调整固定座的夹持尺寸。输出轴的D型切面位置也做了标准化设计，切面到轴中心的距离为4.5mm，与市面上通用的同步轮、联轴器的锁紧螺丝位置匹配，锁紧螺丝刚好能顶在D型切面上，避免传动过程中出现轴与轮的相对滑动，保证传动精度。在做结构建模时，所有配合面的尺寸公差都按照常规电机的生产公差做了预留，安装孔的位置度、输出轴与安装端面的垂直度都参考行业通用标准设置，模型导入装配环境后可以直接用来做安装位的尺寸校验，不需要再对模型做额外的尺寸修正。
