适配SG90舵机的HC-SR04超声波安装支架

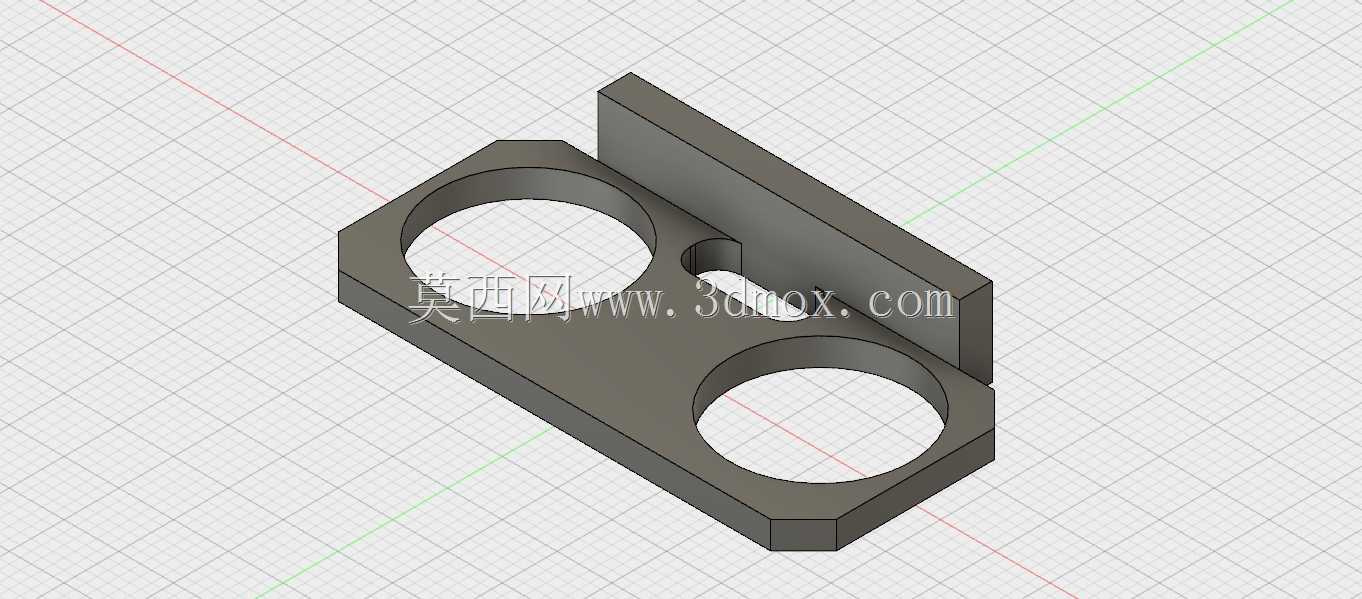

　　在小型智能移动机器人、桌面级避障小车、简易机械臂测距模组这类轻量型电子制作项目里，传感器与执行器的安装适配一直是结构设计里容易被忽略却直接影响调试效率的环节，这款支架正是针对HC-SR04超声波测距模块与SG90微型舵机的组合场景做的适配结构。日常做小型舵机云台带动超声波探头扫描测距的方案时，很多新手会直接用热熔胶或者扎带把传感器绑在舵机摇臂上，不仅固定强度不足，舵机转动时容易出现传感器偏移，导致测距数据的角度对应关系出现偏差，扫描出来的环境距离数据误差往往能到十几度，直接影响避障或者测距定位的效果，这款支架就是为了解决这个零散固定的痛点设计的。从结构功能上看，支架主体分为两个功能区域，一侧是垂直的立板结构，

　　用来和SG90舵机的输出端做连接固定，立板上预留的小孔刚好对应舵机摇臂的安装孔位，不需要额外做转接件，直接用配套的微型自攻螺丝就能把支架牢牢锁在舵机摇臂上，转动时的同轴度能得到保证，不会出现支架随舵机转动时的偏心晃动问题。另一侧的水平承载板上开了两个大尺寸的圆形通孔，孔径刚好匹配HC-SR04模块上的两个超声波换能器的外径，安装时只需要把模块的两个探头对准圆孔卡入，就能让探头端面和支架下表面保持齐平，不会因为支架遮挡影响超声波的发射与接收角度，两个大圆中间的小圆孔是预留的走线空间，模块的引脚引线可以从这个孔位穿出，避免舵机转动时引线被支架边缘剐蹭或者缠绕，减少走线干涉的风险。设计思路上完全偏向轻量化实用方向，

　　整体没有多余的加强筋或者装饰结构，板材厚度控制在刚好满足安装强度的范围，不会给SG90这类扭矩有限的微型舵机增加额外的负载，要知道SG90舵机的额定扭矩本身就不大，如果支架自重加上传感器重量超过舵机的负载阈值，转动时会出现丢步、转动不到位的问题，这款支架的整体重量控制在3g以内，加上HC-SR04模块的总重量也在SG90舵机的安全负载范围内，转动时的响应速度和定位精度都能满足小角度扫描测距的需求。从安装边界来看，支架的整体外形尺寸刚好贴合HC-SR04模块的外轮廓，不会超出模块的长宽范围，安装到舵机上之后，整个转动模组的横向占用空间很小，在小型桌面机器人的有限头部安装空间里也能轻松布置，不会和周边的其他结构件产生运动干涉；

　　垂直立板的高度经过匹配，安装后传感器的中心高度和舵机输出轴的中心高度保持在合理的差值范围，转动扫描时探头的运动轨迹是一个规整的扇形平面，不会出现俯仰方向的偏移，保证测距平面和舵机转动平面的一致性。实际使用场景中，不管是做两自由度的超声波扫描云台，还是单自由度的左右避障扫描结构，这款支架都能直接适配，不需要二次加工修改，安装时只需要先把HC-SR04模块卡入支架的圆孔位，用少量的快干胶或者螺丝做辅助固定，再把支架立板和舵机摇臂锁紧，就能完成整个测距转动模组的装配，相比自己手工切割亚克力板或者3D打印临时凑的支架，这个结构的安装定位精度更高，互换性也更好，同一批次的支架不需要做额外的修配就能直接替换使用，对于批量制作小型教育类机器人套件的场景来说，能大幅减少装配调试的时间成本。另外，支架的边角都做了小尺寸的倒角处理，没有尖锐的毛刺棱角，在手工装配的时候不会划伤手指或者损坏传感器的引线外皮，承载板的平面度控制在合理范围，传感器安装后不会出现翘曲，保证两个超声波探头的端面平行度，避免因为探头倾斜导致的测距波束方向偏移，减少近距离测距时的盲区范围。
