HC-SR04超声波测距传感器结构设计

　　在嵌入式智能设备、小型自动化装置、机器人避障系统的开发过程中，测距类传感部件的选型与结构匹配，往往是决定整机感知精度与安装适配性的关键环节。HC-SR04作为非接触式距离检测的常用部件，其结构设计需要兼顾声学性能、安装便利性与电路防护需求，本次建模完整还原了该传感器的实体结构特征，可直接用于整机装配干涉校验、安装工位设计与外观样机渲染。

　　从实际应用场景来看，这类超声波测距部件广泛覆盖桌面级智能小车的路径避障、自助服务终端的人体接近感应、小型物料架的库存位检测、开源硬件创客项目的距离感知单元，甚至部分农业小型监测设备的液位、障碍物检测工位。不同于光电类测距部件对被测表面反光率的敏感特性，超声波传感方案对深色、透明、漫反射表面的适配性更强，在普通室内光照环境下的检测稳定性更优，这也是其在民用级、教学级、低成本工业级项目中被大量采用的核心原因。

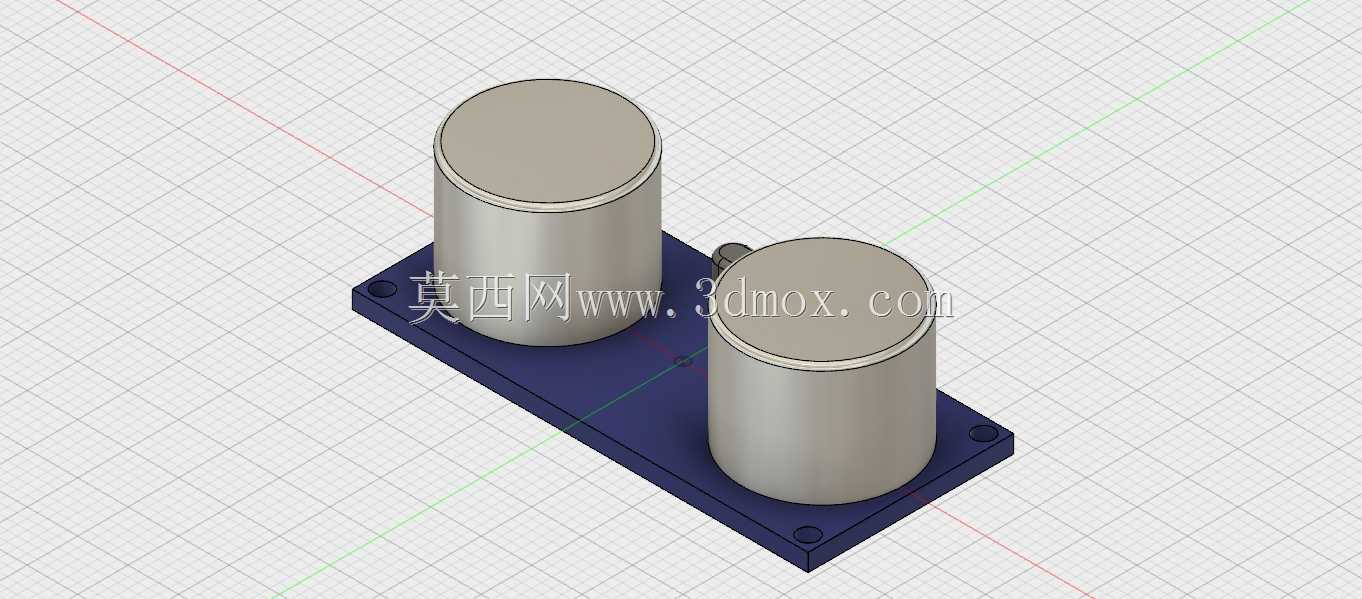

　　该传感器的功能实现依托双压电陶瓷换能头的协同工作，其中一个换能头负责发射40kHz频段的超声波脉冲，另一个负责接收经被测物体反射回的回波信号，通过计算声波发射与接收的时间差，结合声速参数换算得到传感器与被测物体之间的直线距离。建模过程中严格还原了两个圆柱形换能头的相对位置、突出高度与直径参数，两个换能头平行布置在矩形安装基板上，中心距匹配实际声学设计要求，避免因结构建模偏差导致后续装配时出现声学遮挡、发射接收角度错位的问题。换能头的圆柱外壳做了等直径还原，顶部的声学辐射面保持平整结构，与实际产品的封装形态完全一致，可直接用于声学仿真的前置结构参考。

　　设计思路上，该传感器采用分体式基座承载结构，深蓝色矩形安装基板作为整个部件的承载主体，基板四角预留了标准安装孔位，孔位的中心距、孔径参数完全匹配行业通用安装尺寸，既可以通过M2/M2.5规格的螺丝直接固定在设备壳体、安装支架上，也可以配合排针直接插焊在PCB电路板上，适配两种主流的安装方式。基板的厚度做了精准还原，既保证了两个换能头的固定强度，避免设备运输、使用过程中出现换能头歪斜偏移，也控制了整体部件的重量，不会对小型移动设备的负载造成额外负担。换能头与基板的连接位置做了台阶式过渡结构还原，还原了实际生产中换能头与基座的密封固定结构，可用于评估部件的防尘防护等级适配性。

　　从安装边界尺寸来看，整个传感器的整体外轮廓为矩形加双圆柱的组合形态，建模时完整保留了所有外凸结构的尺寸边界，没有做简化省略，在进行整机装配设计时，可以直接将该模型导入装配体，校验安装工位的预留空间是否充足：包括双圆柱顶部到安装面的垂直高度，可用于评估传感器安装面与设备外壳开孔的深度匹配度，避免换能头被外壳遮挡影响声波收发；两个圆柱的外圆直径与中心距，可用于设计设备面板上的对应开孔尺寸，保证开孔既不会过大影响外观一致性，也不会过小剐蹭换能头外壳；基板的长宽尺寸与四角安装孔的位置，可直接用于生成安装支架的定位孔、PCB板上的封装焊盘位置，减少结构设计阶段的重复测绘工作量。

　　不同于很多简化模型只做外观轮廓的粗略拉伸，本次建模对部件的细节结构做了完整还原：包括基板侧面的微小凸起结构（对应实际产品的定位卡扣或电路接口位置）、换能头外壳与基座连接位置的圆角过渡、安装孔的沉台结构，这些细节在进行装配干涉检查、装配工艺模拟时都是不可忽略的结构要素。比如在设计传感器与PCB板的插装结构时，基板侧面的凸起结构会影响周边元器件的布置空间，如果模型省略该结构，很容易导致实际打样时出现元器件与传感器本体干涉、无法插装到位的问题。

　　在结构设计的合理性层面，双换能头平行垂直于安装基板的布置方式，保证了声波的发射与接收方向垂直于安装面，检测方向与安装面的垂直度公差可以通过安装孔的定位精度直接保证，不需要额外的角度调整结构，降低了整机装配的调试难度。圆柱形的换能头外壳结构，既方便生产过程中的自动化封装装配，也可以在需要调整检测角度时，配合弧形固定座做小范围的角度偏转，适配不同的检测方向需求。基座的矩形形态，在批量生产时可以最大化利用PCB板材的排版空间，降低物料成本，同时规整的外形也方便在自动化装配线上做吸嘴拾取、定位，适配规模化生产的工艺要求。

　　对于结构设计从业者来说，该模型可以直接复用在各类需要集成测距功能的设备设计中，不需要重新对实物进行逆向测绘，大幅缩短设计周期；对于三维建模学习者来说，该模型涵盖了圆柱拉伸、矩形基板切除、孔位阵列、细节凸台创建等基础建模操作，可作为基础建模练习的参考案例；对于设备选型人员来说，可以通过该模型直观评估该传感器的安装空间需求，对比不同型号测距传感器的结构适配性，提前预判安装过程中可能出现的结构干涉问题，减少选型失误带来的返工成本。
