RZ7889三安培直流电机驱动控制板

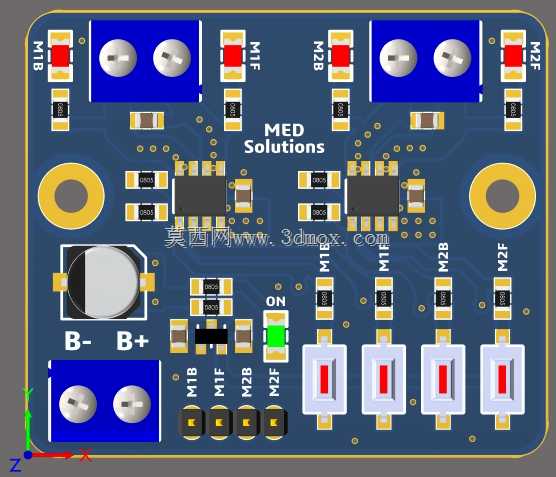

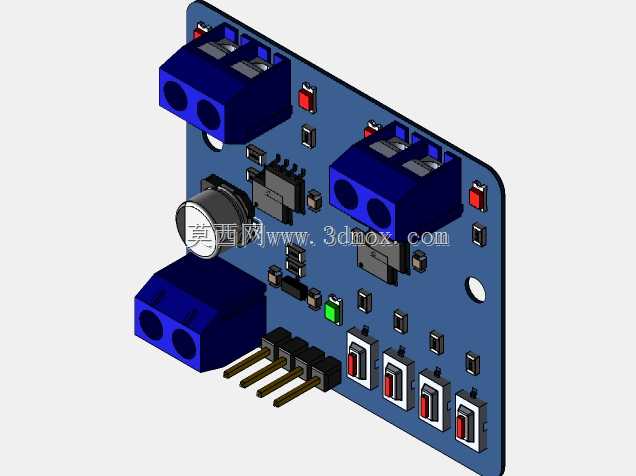

　　这款基于RZ7889芯片设计的直流电机驱动板，核心承载3A持续电流输出能力，主要面向小型移动机器人、桌面级智能小车、小型自动化执行机构、教育类电子竞赛装置等场景的直流有刷电机驱动需求，可同时支持两路直流电机的正反转、调速控制，适配6-12V区间的常规低压直流供电场景，是小型电控系统里连接主控单元与动力执行部件的核心功率转换模块。从实际工程应用角度看，这类驱动板的设计首先要平衡功率承载与安装空间的矛盾，板载布局将大电流通路与信号控制通路做了明确分区：电源输入端子、电机输出端子全部采用大尺寸接线座，沿板边布置，既方便现场接线操作，也能让大电流走线尽可能短，降低线路压降与发热损耗；功率回路的走线做了加宽处理，铺铜区域预留足够载流余量，

　　避免满负载运行时走线过热引发的可靠性问题。板上预留的多路拨码开关与状态指示灯，可直接在板端完成通道使能、逻辑方向切换的操作，无需外接额外控制模块就能完成基础功能调试，适配现场快速验证的需求；电源输入端搭配的大容量电解电容，可有效吸收电机启停、正反转切换时产生的反向电动势冲击，保护核心驱动芯片不受浪涌损坏，每路输出通道搭配的限流电阻与状态指示LED，能直观反馈对应通道的工作状态，排查故障时可快速定位通道异常问题。安装边界上，板卡四角预留了标准固定安装孔，孔径适配M3规格的铜柱或螺丝，可直接固定在亚克力、铝合金材质的设备机架上，板卡整体外形为规整矩形，接插件全部采用卧式或低矮立式封装，整体板厚控制在1.6mm常规PCB厚度，

　　安装后不会与周边结构件产生干涉，适配小型设备内部紧凑的安装空间。设计过程中充分考虑了业余制作与小批量设备集成的双重需求，所有元器件均采用常规通用封装，替换成本低，板上丝印清晰标注了每个接口的定义、正负极方向，即使是初次接触电机驱动的开发者，也能对照丝印完成接线操作，避免反接烧坏器件的问题。从功能特性上看，该驱动板支持标准的逻辑电平控制信号，可直接对接单片机、嵌入式主控板的IO口输出信号，无需额外做电平转换，PWM调速信号支持常规的20kHz以下频率范围，调速过程无明显啸叫，电机运行平稳；板载的续流回路设计完善，在电机急停、快速换向的工况下，能顺畅泄放电机绕组的残余能量，不会出现芯片过压锁死的情况。实际选型适配时，

　　可根据所驱动电机的额定电流匹配负载，3A的持续输出能力可覆盖绝大多数小型直流减速电机、空心杯电机的驱动需求，对于教育类机器人竞赛、桌面小型自动化装置、智能玩具类产品的动力驱动场景，该驱动板的性能冗余足够，且板卡尺寸小巧，不会占用过多设备内部空间，接线与调试逻辑简单，可大幅缩短电控部分的开发调试周期。在结构集成过程中，需要注意驱动板的散热布局，核心RZ7889芯片布置在板卡中间区域，周边预留了足够的散热空间，若长期满负载运行，可额外在芯片表面粘贴小型散热片，进一步降低芯片工作温度，提升长时间运行的稳定性；接线端子的排布方向统一朝向板卡外侧，接线完成后线束可沿设备侧壁排布，不会在板卡上方堆积，影响上层结构件的安装。
