Maxon扁平式20mm无刷直流电机结构

　　这款扁平结构的无刷直流电机，在紧凑安装空间的动力选型场景中有着极高的适配性，20mm的主体直径搭配扁平化的机身设计，专门针对轴向安装尺寸受限的设备开发，常见于精密医疗手持器械、小型伺服云台、便携式检测设备、微型机器人关节这类对动力单元体积有严苛要求的领域。从实际使用场景来看，这类小尺寸扁平无刷电机相比同功率的有刷直流电机，没有碳刷磨损带来的寿命短板，运行时的电磁干扰更低，适合搭载在对信号稳定性要求高的便携电子设备内部，比如手持光谱检测仪的采样头驱动、小型航拍云台的姿态调整动力、可穿戴康复辅具的助力输出单元，都能看到同规格电机的应用。

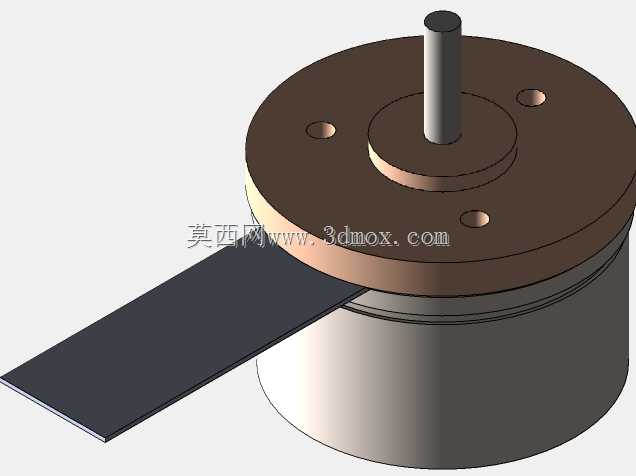

　　从结构设计逻辑来看，这款电机采用端盖一体式安装法兰，法兰端面上预留了三个均匀分布的安装定位孔，安装时不需要额外设计转接支架，直接通过螺丝就能将电机固定在设备的安装基板上，轴伸端采用单出轴光轴设计，输出轴直径与机身直径的比例经过优化，在保证输出扭矩传递强度的前提下，尽可能缩小了轴端的径向占用空间。机身侧面引出的柔性排线出线方式，避免了传统接线端子在紧凑空间内的布线干涉问题，排线可以根据设备内部的走线空间随意弯折固定，不会因为安装时的挤压出现线芯断裂的问题。

　　功能特性上，5W的额定功率输出刚好匹配小型精密负载的驱动需求，无刷的驱动方式让电机在低速运行时也能保持稳定的扭矩输出，不会出现有刷电机低速卡顿的问题，同时扁平的转子结构设计降低了电机整体的转动惯量，在需要频繁启停、正反转切换的工况下，动态响应速度比同功率的长筒型无刷电机更有优势。设计时充分考虑了安装边界的限制，电机主体的圆柱段外径和法兰端直径保持一致，安装时不需要在安装板上预留避让台阶，只需要加工对应直径的通孔或者沉孔就能完成装配，轴向总长度控制在极低的水平，哪怕是厚度仅十几毫米的超薄设备内部，也能顺利完成动力单元的布置。

　　在实际选型搭配时，这类电机可以直接配套微型行星减速箱使用，也可以单独作为直驱动力源使用，端盖的安装孔位和同直径规格的有刷电机、步进电机具备一定的互换性，设备迭代升级时不需要大幅修改原有安装结构，就能完成动力单元的替换升级。机身的金属外壳既可以作为结构支撑件，也能起到电磁屏蔽的作用，避免电机运行时的电磁干扰影响设备内部的敏感传感元件，这一点在医疗检测设备、精密测量仪器的应用中尤为重要。出线端的排线采用耐弯折的柔性基材，在设备需要反复开合、转动的结构中，长期使用也不会出现线材疲劳破损的问题，适配更多变的设备内部布线需求。
