双自由度十字轴式万向联轴器结构设计

　　在各类需要跨角度传递扭矩的机械传动场景中，万向联轴器是解决两轴存在轴线偏角问题的核心连接件，不同于刚性联轴器仅能适配同轴度极高的安装工况，这类带十字铰接结构的万向节，能够在主动轴与从动轴存在空间夹角的状态下持续稳定传递回转动力，目前广泛覆盖轻工输送设备、小型机床进给机构、农业机具传动链路、工业机器人关节辅助传动等多个应用场景。从实际使用需求来看，很多设备的动力输出端与执行端受安装空间、机架布局、工作过程中位移补偿需求限制，无法保证严格的同轴安装，甚至部分工况下两轴的夹角会在运行过程中出现小范围动态变化，这时候刚性联轴器会产生极大的附加径向载荷，轻则加剧轴承磨损、增大传动噪音，重则直接导致轴系断裂，

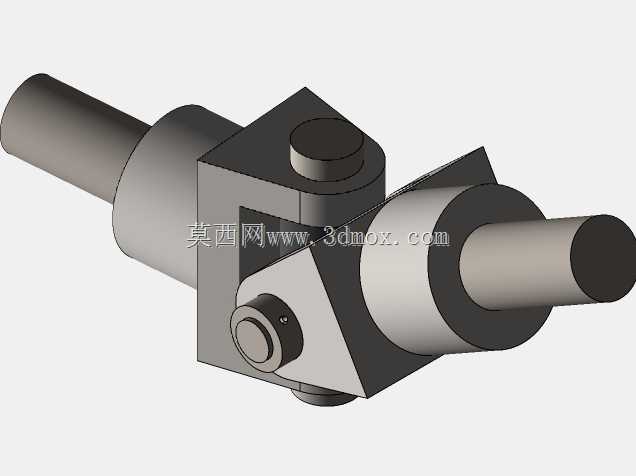

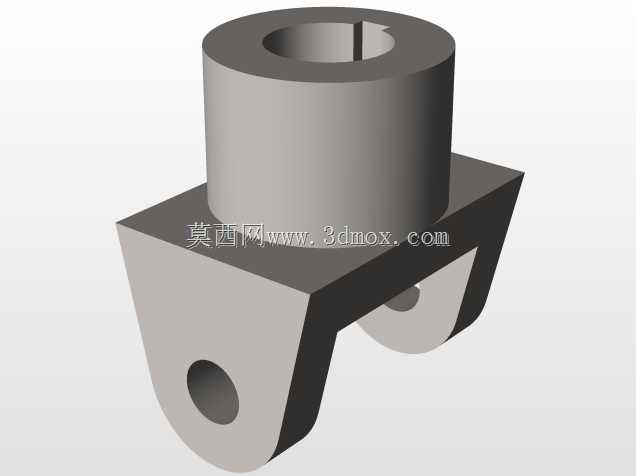

　　而万向联轴器的铰接结构恰好能抵消这类偏角带来的附加应力。本次设计的万向联轴器采用经典十字轴式铰接结构，核心铰接副为十字形传动销，两端分别与两个叉形接头形成转动配合，单节结构可实现两个转动自由度，能够适配两轴之间最大35度左右的静态安装夹角，动态运行过程中可允许夹角在小范围内实时波动，不会出现传动卡滞。设计过程中首先对传动销的受力做了校核，当传递额定扭矩时，十字销的四个轴颈分别承受剪切与挤压载荷，因此轴颈与叉头配合面的长度、配合间隙都做了针对性优化，既保证转动灵活性，又避免间隙过大导致传动回程误差过大；叉头部分采用一体式铣削结构，避免焊接结构带来的应力集中问题，轴伸端采用标准圆柱轴段设计，可根据实际安装需求选配键连接或顶丝固定的方式，

　　适配不同直径的配套轴件。从安装边界来看，该联轴器整体结构紧凑，铰接部位的最大回转外径做了收窄设计，不会在偏角传动时与周边机架、护罩产生运动干涉，两端轴伸的同轴度在零偏角状态下控制在较高精度范围，空载转动时无明显卡滞点；铰接副的配合面预留了润滑脂存储间隙，长期运行时可定期补充润滑脂降低磨损，无需频繁拆解维护。不同于带伸缩花键的长行程万向轴，这款紧凑型万向联轴器主要针对固定安装间距、仅需角度补偿的传动场景，整体轴向尺寸较短，适合安装空间局促的小型设备使用，传动过程中当两轴存在夹角时，从动轴的瞬时转速会存在小幅波动，因此在对转速同步性要求极高的工况下，可采用成对安装的方式抵消转速波动，单节使用时更适合转速不高、

　　对瞬时传动比要求不严格的动力传递链路。在结构细节处理上，十字销的轴向定位采用端盖加卡簧的固定方式，既防止销子轴向窜动脱出，又方便后期磨损后拆解更换配件，叉头与轴伸的过渡位置做了圆弧倒角处理，避免应力集中导致的轴段断裂问题，所有转动配合面的粗糙度都按照传动件要求设计，减少转动过程中的摩擦阻力。实际选型过程中，需要先核算传递的最大扭矩是否在联轴器的承载范围内，再确认两端轴伸直径、安装总长度是否匹配安装空间，同时要注意实际运行时的最大轴线夹角不能超过结构允许的极限值，否则会大幅缩短铰接副的使用寿命，甚至出现传动销断裂的故障。
