模块化可拼接组合式电气扩展接插结构

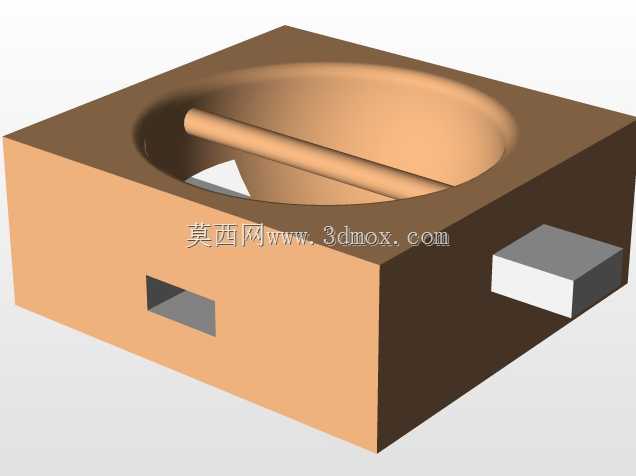

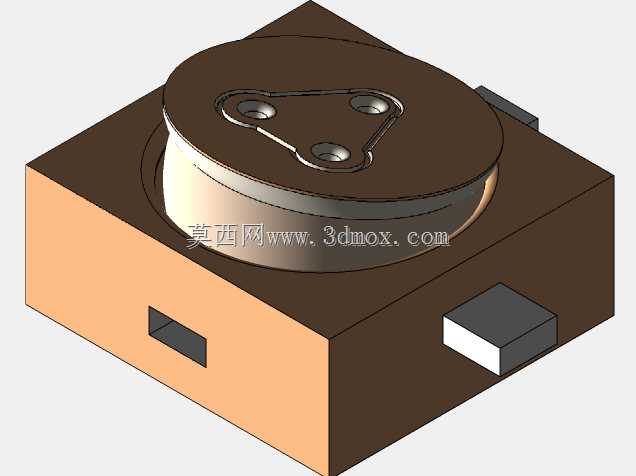

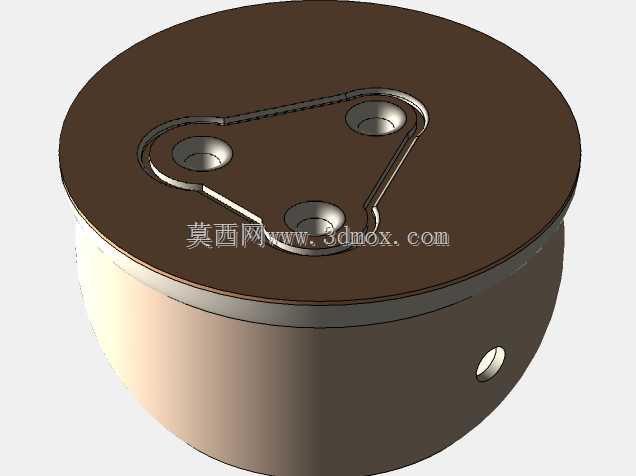

在桌面工位配电、临时展会布线、实验室测试台供电这类需要灵活调整取电位置的场景里，传统固定排插往往存在插孔数量固定、走线冗余、多插头并排插入时互相干涉的痛点，这类模块化接插结构正是为解决这类实际工程问题设计的。单个模块采用方形基座加圆形接插端的结构，基座侧面设置有凹凸配合的拼接定位结构，相邻模块可通过侧边的定位块与定位槽实现快速卡接拼接，使用者可根据实际取电点位的数量需求，自由拼接两个或多个模块，组合成长度适配的电源连接排，无需额外购置固定长度的排插，减少工位上多余的走线冗余。设计时特意在插头的插接轴向上预留了一个旋转自由度，当接入大尺寸墙插适配器、异形电源插头时，可通过旋转上部接插端调整插头的朝向，避免相邻插孔因为插头体积过大出现互相遮挡、无法同时插入的问题，这一细节设计大幅提升了单位长度接插结构的插孔利用率。从安装边界来看，单个模块的方形基座采用等边长设计，拼接时相邻模块的贴合面完全对齐，组合后整体结构平整无突出棱角，可直接放置在桌面、线槽旁或设备侧方，基座底部预留有标准的卡扣安装位，也可通过卡扣固定在标准铝型材机架、设备安装板上，适配不同的安装场景。接插端采用三角分布的三个导电接触点位，对应常规三极电源插头的接插需求，圆形接插端的外圈做了绝缘凸起防护，可避免接插过程中手指误触导电部位，提升使用过程中的电气安全性。侧边的拼接结构除了机械定位作用外，内部预留有导电触片的安装空间，模块拼接时可自动实现内部电路的连通，无需额外外接跨接线，拼接完成后即可实现整体供电，拆分时电路自动断开，避免带电操作的安全隐患。需要注意的是，当前结构仅完成了机械接插与拼接的结构设计，内部电路的载流选型、绝缘防护距离、阻燃材料选型等电气相关设计需要根据实际使用场景的额定电流、电压参数做进一步匹配验证，结构本身仅提供机械层面的拼接与接插支撑，可作为灵活配电场景下的接插结构基础方案，适配不同场景下的定制化配电需求。
