带金属背板橡胶听筒的入耳式有线耳机结构

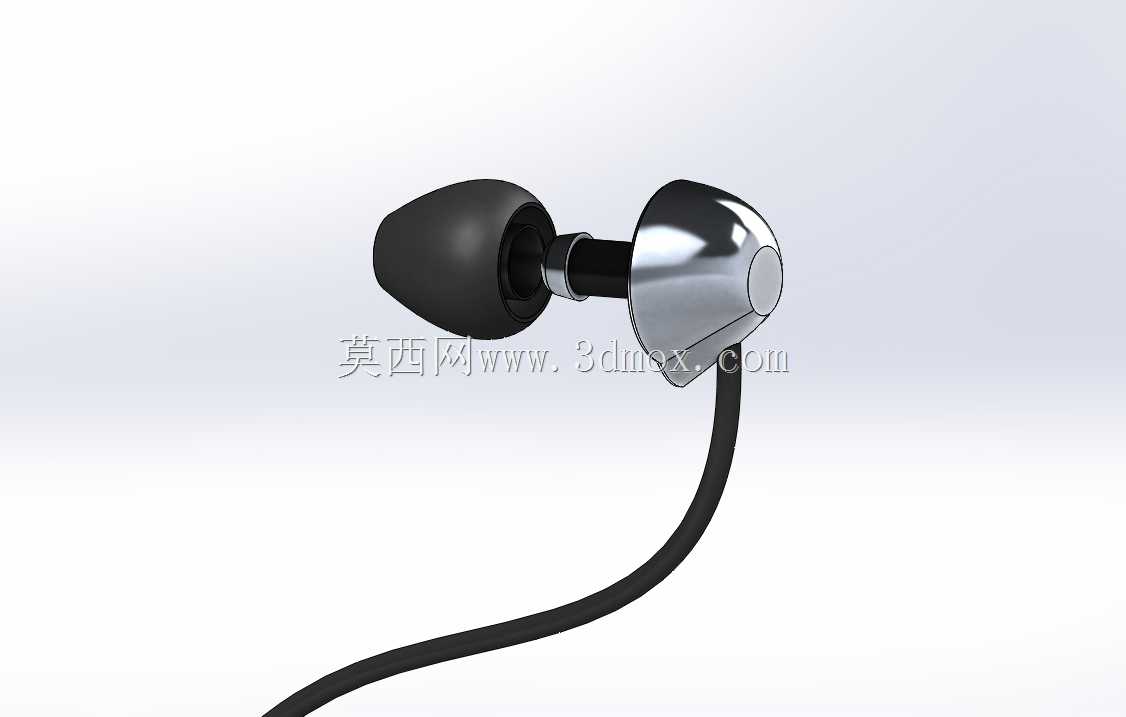

　　日常消费级入耳式有线耳机的结构设计，核心要平衡佩戴贴合度、声学密闭性与结构耐用性，这款耳机的结构拆分后可分为橡胶听筒、出声导管、金属背板外壳、线材衔接段四个核心部分，每个部分的尺寸边界都经过实际佩戴场景的适配。首先说橡胶听筒部分，采用类硅胶软质橡胶材质，外形做了贴合人耳耳道轮廓的椭球形收腰设计，最大外径控制在13mm左右，伸入耳道的段长约8mm，表面做了细微的磨砂纹理，既可以增加与耳道皮肤的摩擦力避免佩戴滑落，又能在耳道内形成稳定的声学密闭腔，减少低频声音的泄漏，同时软质材质不会对耳道产生硬压迫，适配长时间通勤、办公场景下的连续佩戴需求，这部分的安装边界是套在出声导管的前端，通过橡胶自身的弹性张紧力固定，不需要额外粘接，后期更换不同尺寸的听筒套也无需拆解主体结构。

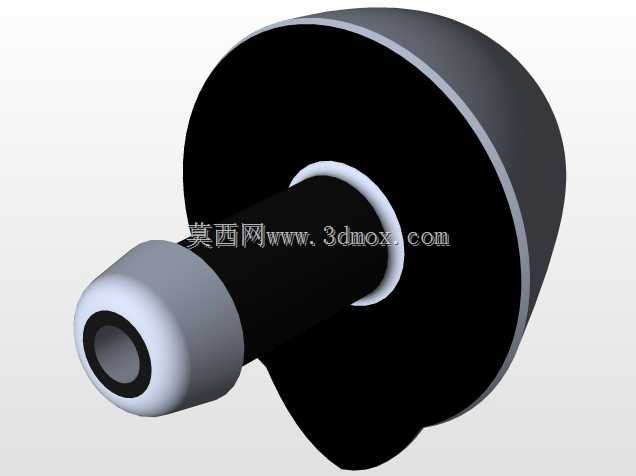

　　出声导管是连接听筒与主体外壳的中间段，采用硬质工程塑料材质，外径4mm，内径2.5mm，内部为直通的声学通道，管壁厚度控制在0.75mm，既保证结构强度不会被挤压变形堵塞声路，又不会过度占用径向尺寸，导管与金属背板外壳的衔接处做了1mm的定位凸台，装配时可以直接卡入外壳前端的定位槽，保证同轴度偏差不超过0.1mm，避免声路偏心影响出声效果。金属背板部分是整个耳机的主体承载结构，采用锌合金压铸成型后做抛光镀铬处理，外形为贴合耳甲腔轮廓的水滴形曲面，最大长度18mm，最大宽度14mm，厚度最大处8mm，内部预留了扬声器单元的安装腔，腔体尺寸匹配10mm动圈扬声器的安装边界，腔体内壁做了0.3mm的定位筋，扬声器放入后可以通过周圈的点胶固定，金属外壳的优势一方面是可以提升结构的抗摔抗挤压能力，日常放在口袋、包内被其他物品挤压不会出现外壳开裂变形的问题，另一方面金属材质的致密性更好，可以减少腔体内部的谐振杂波，提升声音回放的纯净度，外壳的尾部做了锥形的线材出线口，出线口内径2.8mm，做了圆角过渡处理，避免线材反复弯折时被硬边割伤线芯。

　　线材衔接段采用软质PVC材质做应力分散结构，从外壳尾部出线后做了长度15mm的渐粗过渡段，最细处与线材外径一致为2.5mm，与外壳衔接处外径4mm，这个结构可以分散线材弯折时的应力集中点，避免日常使用中线材从根部断裂的常见问题，线材内部包含漆包铜线、凯夫拉抗拉丝，外层做了磨砂哑光处理，减少缠绕打结的概率。从实际应用场景来看，这款耳机的结构适配日常移动设备的音频回放需求，不管是通勤时的公共环境隔音、办公场景的语音通话，还是日常休闲的音乐收听，结构尺寸都适配绝大多数成年人的耳型，不需要额外做定制化调整。设计过程中优先考虑了装配的便捷性，所有部件都采用卡扣加少量点胶的固定方式，不需要复杂的工装夹具就可以完成组装，生产良率更容易控制，同时各个部件的尺寸公差都控制在消费电子通用的公差范围内，金属外壳的压铸公差控制在±0.05mm，橡胶听筒的成型公差控制在±0.1mm，塑料导管的注塑公差控制在±0.03mm，装配后不会出现部件错位、缝隙不均的问题。另外在结构的重量控制上，单只耳机不含线材的重量控制在5g左右，佩戴时不会对耳朵产生明显的坠重感，长时间佩戴也不容易产生疲劳感，金属外壳的表面处理做了耐指纹涂层，日常使用中不会轻易残留汗渍、指纹，保持外观的整洁度，出线口的位置做了偏心处理，佩戴时线材自然向下垂落，不会向上翘起勾挂衣物、口罩挂绳等物品，提升日常使用的便利性。
