双法兰连接式液压缸与活塞组件结构

　　这套双法兰结构的液压缸与活塞组件，在工业液压传动场景中覆盖了极广的适配范围，从小型工装夹具的夹紧动力输出，到中型自动化生产线的直线往复执行端，再到小型工程设备的举升、推压工位，都能见到这类结构的实际应用。不同于重型设备使用的大缸径焊接缸体，这类采用法兰端盖连接的结构，核心优势在于拆装维护的便捷性——端盖通过周向均布的螺栓与缸筒两端定位，不需要额外的焊接工装配合，车间日常维护时只需要按对角顺序松开端盖螺栓，就能抽出活塞组件更换密封件，大幅降低了产线停机维护的时间成本。

　　从实际功能逻辑来看，这套组件承担的是液压能到直线机械能的转换作用，缸筒内部的密封腔在压力油输入时，会推动活塞沿缸筒内壁做轴向运动，两端的法兰端盖一方面承担缸筒的轴向密封作用，另一方面也作为整个组件的安装基准面，法兰端面上的光孔可以直接穿装螺栓，将缸体固定在设备的安装支架上，不需要额外设计定制化的安装抱箍，能有效减少设备设计阶段的非标件加工量。

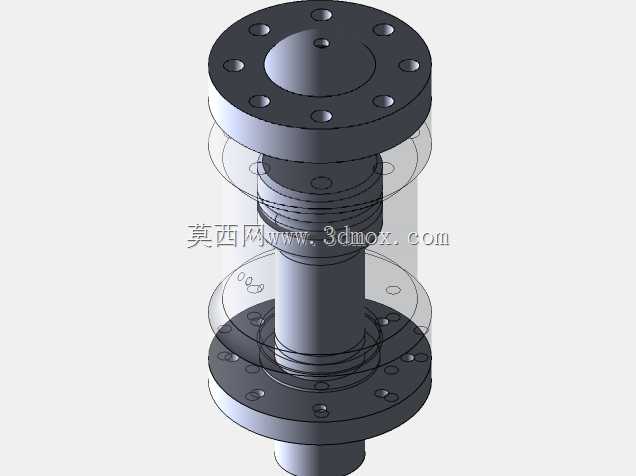

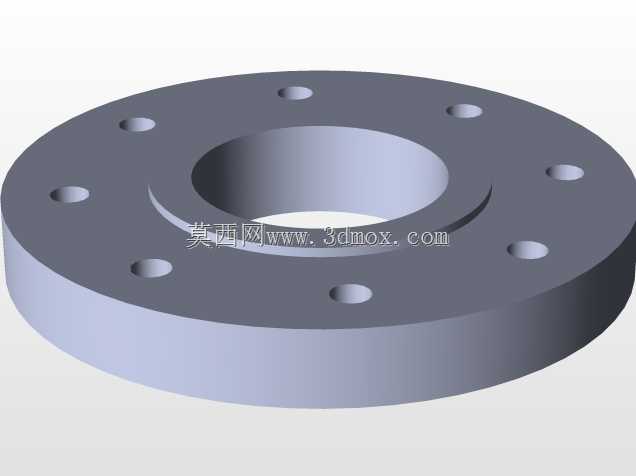

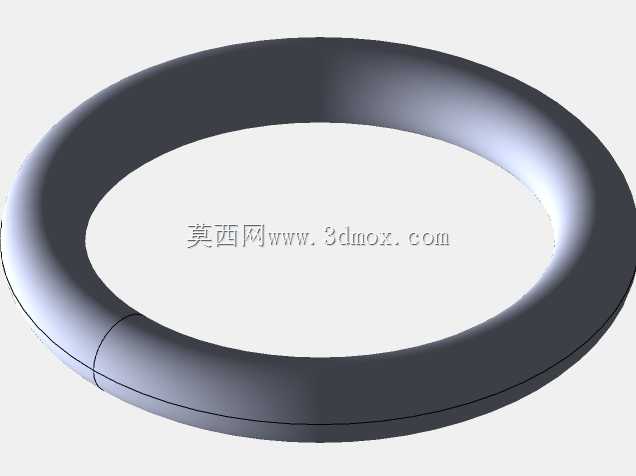

　　设计层面上，这套结构的活塞采用了多级密封槽的布局，活塞柱面上预留的环槽可以依次安装导向环、格莱圈、防尘圈等密封元件，不同密封件的配合能同时满足高压下的油液密封、往复运动时的导向支撑、以及外界粉尘杂质的阻隔需求，避免缸筒内壁被杂质拉伤导致内泄。活塞与活塞杆采用一体式同轴结构设计，从根源上避免了分体式活塞连接松动导致的同轴度偏差问题，能有效降低往复运动时的偏磨风险，延长密封件的实际使用寿命。两端法兰端盖的螺栓孔采用圆周等距分布，这种布局能让端盖的压紧力均匀作用在缸筒端面的密封垫上，不会出现局部压紧力不足导致的漏油问题，同时端盖中心位置预留的活塞杆过孔也集成了导向与密封结构，和活塞上的密封形成双重防护，避免杆腔侧的油液外泄。

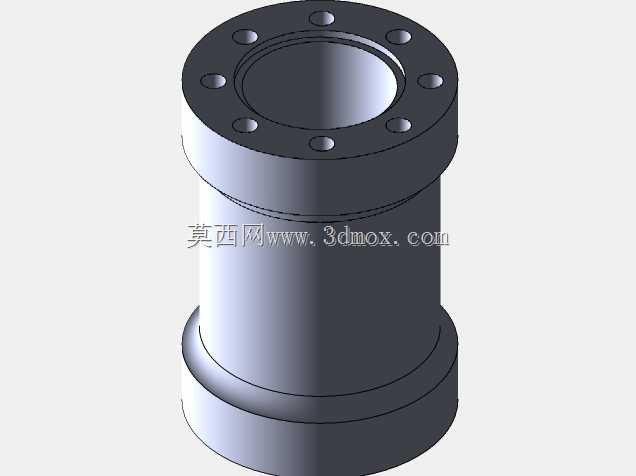

　　从安装边界尺寸来看，两端法兰的外径大于缸筒外径，安装时需要预留足够的螺栓操作空间，法兰端面上的螺栓孔中心圆直径是安装定位的核心尺寸，设计配套安装座时需要严格匹配这个参数，避免出现安装孔位错位的问题。活塞的行程长度决定了整个组件的轴向总长度，在设备布局时需要预留出活塞完全伸出后的轴向空间，避免活塞伸出到极限位置时与周边结构发生干涉。缸筒的内壁尺寸与活塞外径采用基孔制间隙配合，配合公差控制在合理范围内，既保证活塞往复运动时不会出现卡滞，又能把密封件的压缩量控制在最优区间，避免密封件过度磨损。另外缸筒外壁没有多余的凸起结构，在空间受限的安装场景下，可以直接贴靠设备的安装立面布置，不需要额外预留径向避让空间，适配紧凑型设备的布局需求。

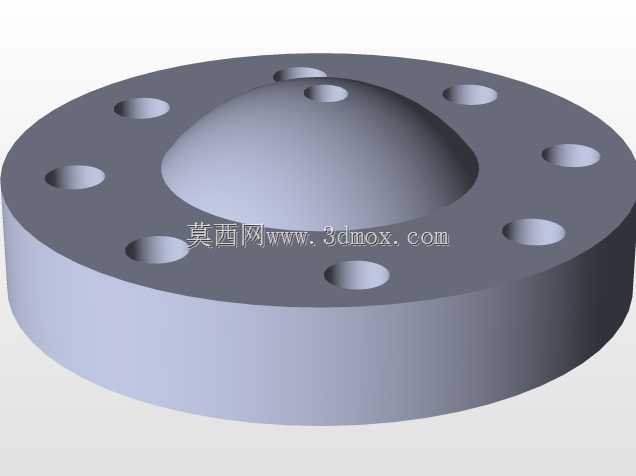

　　在实际选型适配时，这类结构的缸体可以根据使用压力等级调整缸筒壁厚，低压工况下可以选用薄壁缸筒降低整体重量，高压工况下更换厚壁缸筒就能满足强度要求，法兰端盖和活塞组件可以实现通用化互换，不需要重新开模加工，能有效降低多规格产品的制造成本。活塞端面的中心工艺孔，既可以作为加工时的定位基准，也可以在需要时加装位移检测元件，实时反馈活塞的运动位置，适配需要闭环控制的自动化工位。
