Nao人形机器人配套扩展背负组件

　　这款背负组件是面向Nao人形机器人二次开发场景设计的硬件扩展载体，主要解决机器人本体计算资源不足、外设挂载空间受限的实际工程问题。在高校机器人教学、科研原型验证、小型服务机器人二次开发场景中，开发者往往需要为Nao机器人额外挂载单板计算机、传感器扩展模块、小型通信单元等外设，本体背部的原有结构没有预留标准化安装位，直接绑缚或粘接不仅会破坏机器人外壳涂层，还会因为配重偏移影响机器人行走时的重心稳定性，这款背负组件就是针对这一实际痛点设计的配套结构件。

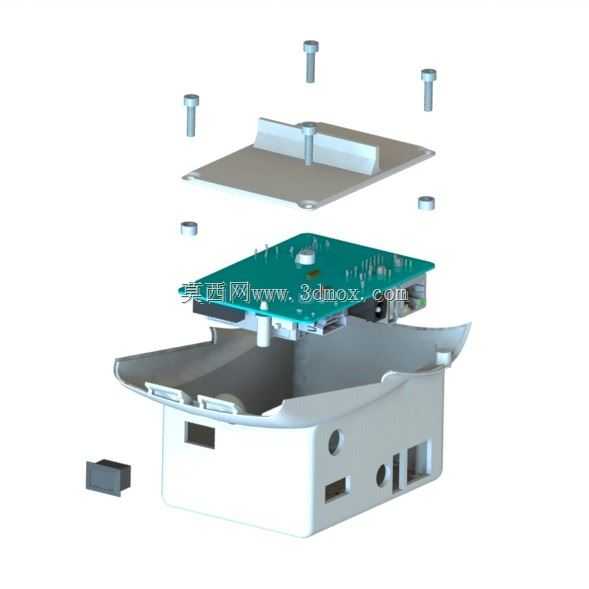

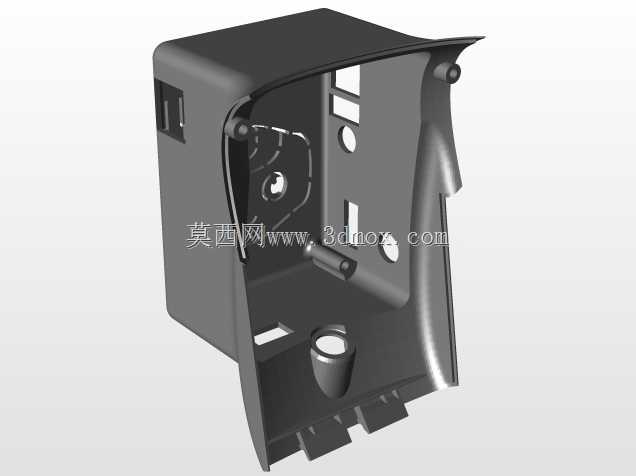

　　从结构设计逻辑来看，组件整体采用贴合Nao机器人背部曲面的仿形安装面，安装接触面做了微弧过渡处理，和机器人背部外壳的曲率完全匹配，安装后不会出现局部应力集中压损外壳的问题，同时接触面预留了薄型防滑垫片的安装槽，配合配套的垫片可以增大接触摩擦力，避免机器人行走过程中背负组件出现滑移错位。组件的主舱体采用中空框架式结构，内部预留了Odroid XU4单板计算机的标准安装位，安装位周边设计了高度3mm的限位凸台，单板计算机卡入凸台后可以通过侧面的M2螺丝孔完成固定，不需要额外设计转接支架，同时舱体内部在单板计算机的对应位置预留了散热通风间隙，避免单板长时间高负载运行时热量堆积影响运行稳定性。

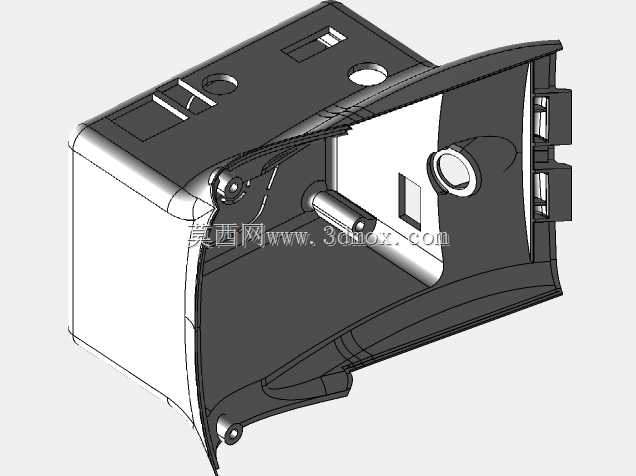

　　舱体和机器人背部之间设计了独立的分隔结构，这个分隔件一方面起到隔离作用，避免舱内硬件的引脚、焊点直接接触机器人背部外壳造成短路或外壳磨损，另一方面分隔件上预留了标准化的走线槽，单板计算机的供电线、数据线可以通过走线槽规整排布后连接到机器人本体的扩展接口，不会出现线缆外露被机器人关节运动拉扯的问题。舱体侧面预留了多组标准接口的开窗，对应单板计算机的USB接口、HDMI接口、以太网接口位置，不需要打开舱盖就可以直接插拔外接设备，调试阶段不需要反复拆卸组件，能大幅提升开发调试的效率。舱体顶部做了平整的扩展安装面，预留了4组M3螺纹孔，孔位间距符合小型传感器、通信模块的通用安装标准，开发者可以根据实际需求在顶部额外挂载摄像头、激光测距模块、无线通信单元等外设，不需要对主舱体进行二次打孔加工。

　　从安装边界来看，组件整体重量控制在合理范围内，安装后整体重心落在Nao机器人背部的中心区域，不会因为单侧配重过大导致机器人行走时出现侧倾，组件的外轮廓尺寸完全在机器人背部的投影范围内，不会超出机器人的肩部宽度，也不会干涉机器人头部转动、手臂摆转的运动行程，机器人完成蹲起、行走、转身等常规动作时，组件不会和本体结构发生运动干涉。配套的垫片采用软质耐磨材质，一方面填充组件和机器人背部之间的微小装配间隙，另一方面可以吸收机器人运动过程中产生的微小振动，避免硬件因为长期振动出现接口松动的问题。

　　在实际应用中，这款组件可以支撑开发者在Nao机器人上实现更复杂的视觉识别、边缘计算、多机组网通信等功能，不需要对机器人本体结构进行破坏性改装，所有安装固定都采用非破坏式的卡接加绑带固定方式，拆卸后不会在机器人外壳上留下残留痕迹，既可以满足科研开发阶段的快速迭代需求，也能保证机器人本体的完整性。组件的结构拆分设计也考虑了3D打印加工的工艺性，所有结构件都没有倒扣结构，不需要添加支撑就可以完成打印制作，开发者可以根据实际需求快速修改结构、迭代版本，适配不同的扩展硬件安装需求。
