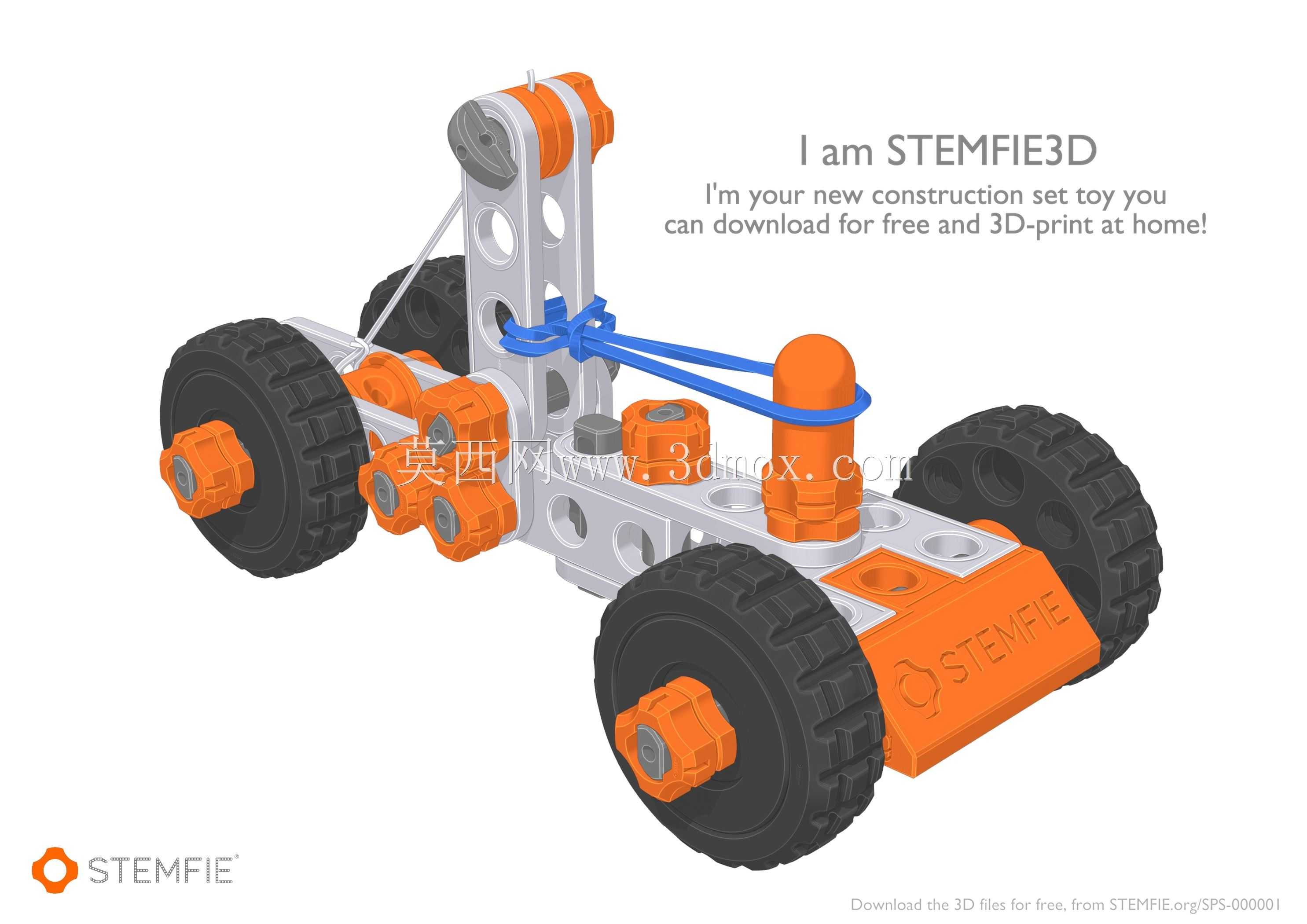

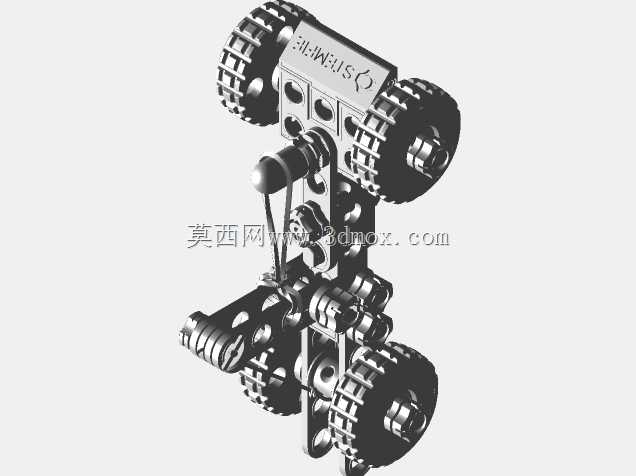

可3D打印拼装式橡皮筋动力小车结构

　　这套拼装式橡皮筋动力小车结构，核心面向科教场景的结构力学实践教学使用，适配中小学科学课、科创兴趣小组的动手实操需求，也可作为3D打印爱好者的入门拼装练手项目，整套结构全部采用标准化孔梁拼接设计，无需额外粘接或复杂紧固件，仅靠构件本身的卡扣配合与橡皮筋的张紧限位即可完成整车装配，大幅降低了制作门槛与物料成本。从功能实现逻辑来看，整车依靠橡皮筋扭转储蓄的弹性势能作为动力源，通过后轴的传动结构将弹性势能释放转化为车轮的旋转扭矩，无需额外电机、电池等电控组件，就能实现平地自主行驶，能直观展示弹性势能转化为动能的物理过程，非常适合用于能量转换相关的科普教学场景，也可作为课外科技竞赛中捕鼠器小车类项目的基础参考结构。设计层面上，

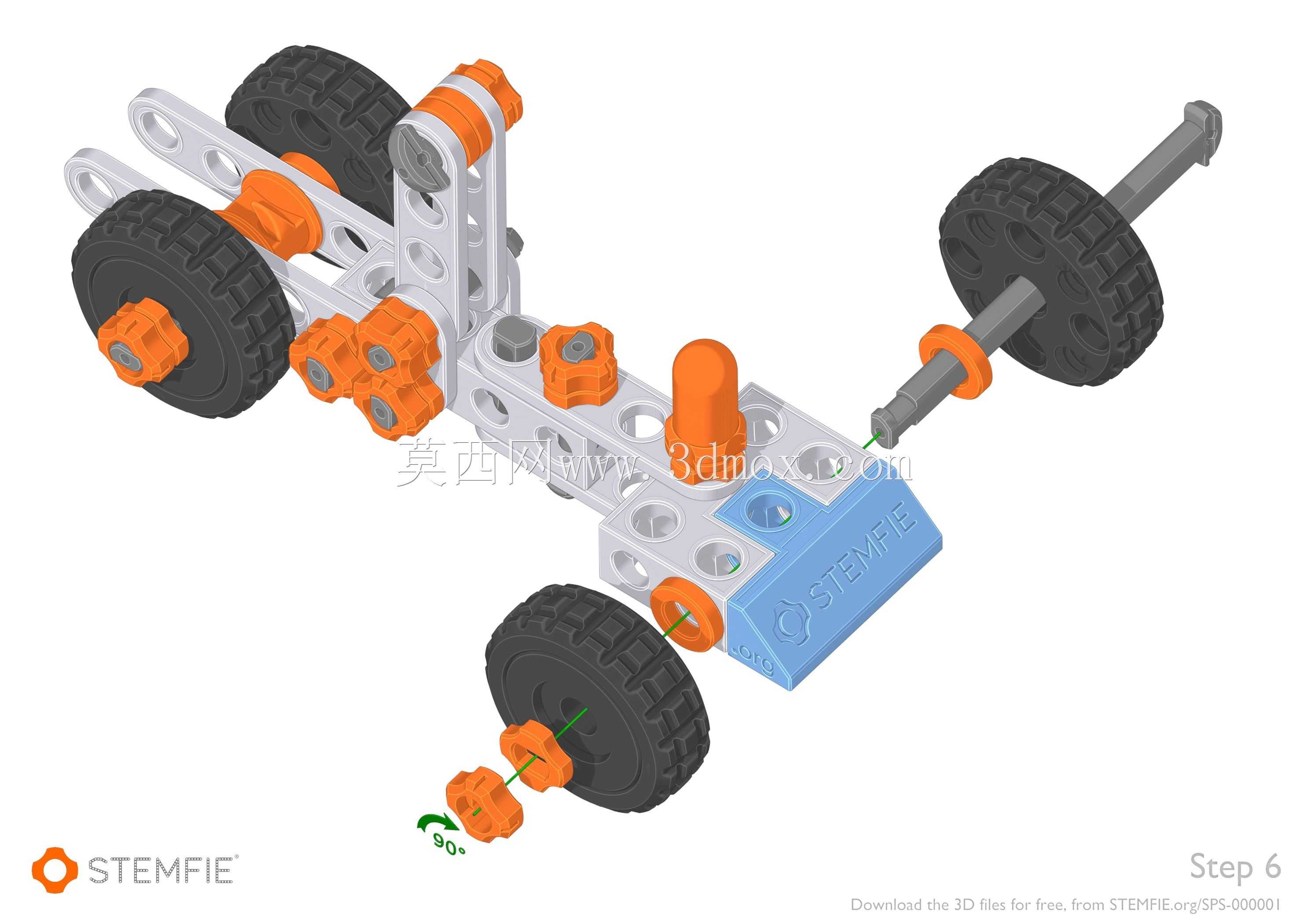

　　整套构件全部采用等间距标准孔位的梁式结构，所有拼装接口尺寸统一，兼容同系列的其他拼装积木组件，使用者可以在基础车架结构上自行拓展加装其他功能构件，比如转向结构、载物平台、触发释放机构等，具备很高的改装拓展空间。所有构件的壁厚均按照FDM3D打印的工艺要求做了统一优化，最小壁厚不小于1.5mm，无大角度悬空结构，打印时无需添加大量支撑，普通桌面级FDM打印机即可完成所有零件的制作，打印完成后仅需去除少量支撑毛刺即可直接拼装，单套零件的打印时长可控制在4小时以内，耗材用量不超过100gPLA线材，非常适合批量制作用于教学活动。从安装边界与尺寸参数来看，整车装配完成后整体长宽高尺寸控制在180mm100mm70mm范围内，

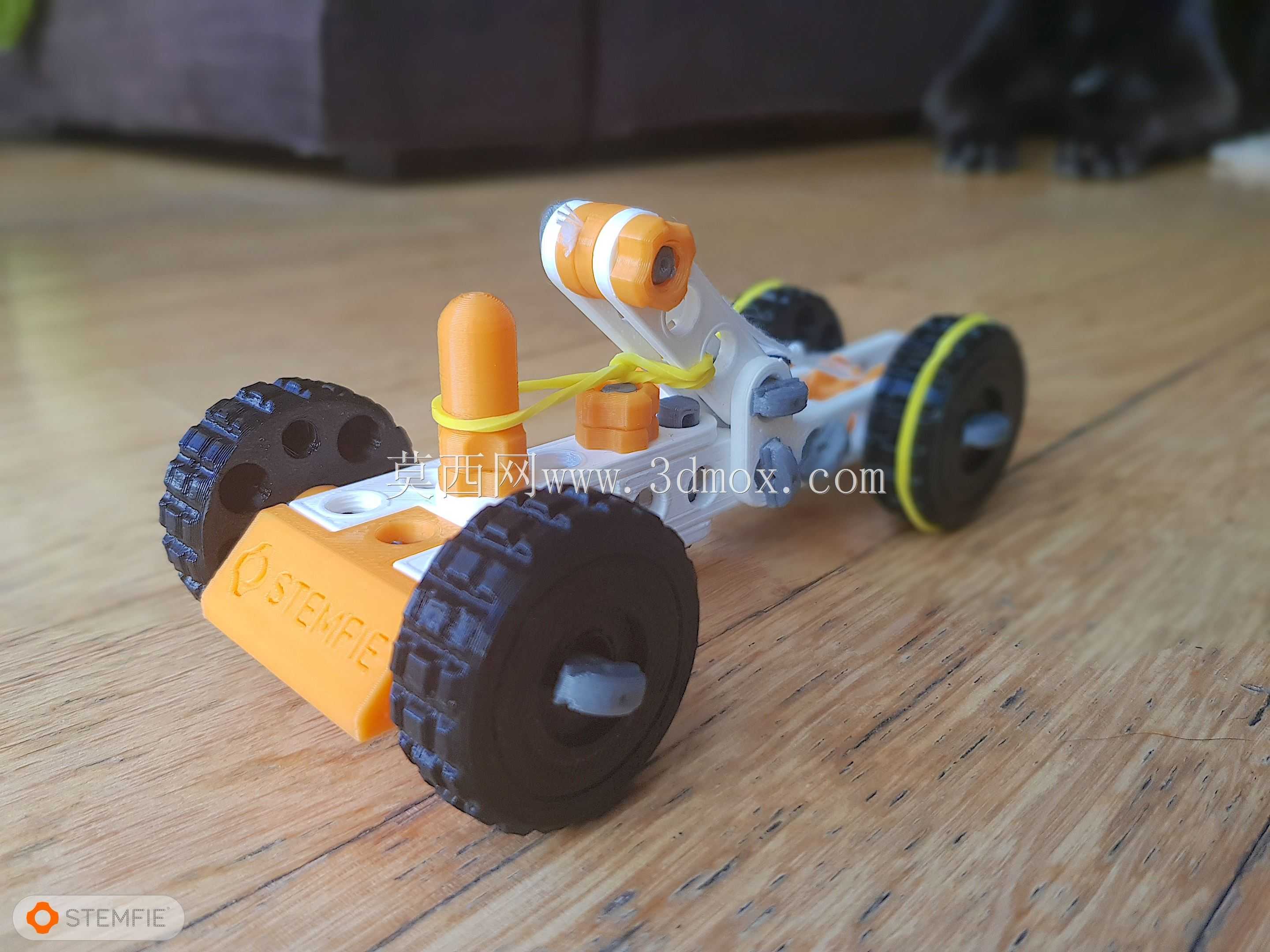

　　轮距设置为85mm，轴距为110mm，车轮直径50mm，胎面做了防滑纹理设计，在平整的木质、PVC地面上可获得足够的抓地力，避免动力输出时出现车轮打滑空转的问题；车架主体的孔梁采用镂空设计，在保证结构抗弯强度的前提下尽可能降低整车自重，减少行驶过程中的滚动阻力，提升橡皮筋动力的利用效率，让整车单次上弦后的行驶距离可以达到8-12米。结构细节上，车头位置设置了橡皮筋固定挂点，后轴位置设计了专用的橡皮筋绕线固定结构，上弦时只需将后轮按行驶反方向旋转，即可将橡皮筋扭转储蓄能量，释放后橡皮筋的回弹力会带动后轴旋转驱动车辆前进；车轮与车轴之间采用多边形轴孔配合，避免车轮与轴之间出现相对滑动造成功率损耗，车轴与车架孔位之间预留了0.

　　2mm的配合间隙，既保证车轴可以顺畅旋转，又不会出现过大的旷量导致行驶跑偏。这套结构除了科教场景使用外，也可作为儿童拼装玩具的基础结构，所有零件边缘都做了R2以上的圆角处理，无尖锐棱角，使用PLA等环保耗材打印后使用安全性较高，家长可陪同孩子共同完成打印、拼装、调试的全过程，在动手过程中了解基础的机械结构与物理知识。在实际调试过程中，可通过更换不同粗细、不同长度的橡皮筋，调整橡皮筋的预扭转圈数，来改变整车的动力输出特性，匹配不同地面的行驶需求，比如在摩擦力较大的地毯表面行驶时，可更换弹力更大的橡皮筋增加输出扭矩，在光滑的瓷砖表面行驶时可适当减少橡皮筋扭转圈数，避免扭矩过大导致车轮打滑。整套结构没有易损的小尺寸脆弱构件，所有受力位置都做了加厚处理，反复拆装、多次使用也不容易出现构件断裂的问题，可满足教学场景下反复使用的需求。
