STEMFIE拼装式模块化玩具马结构设计

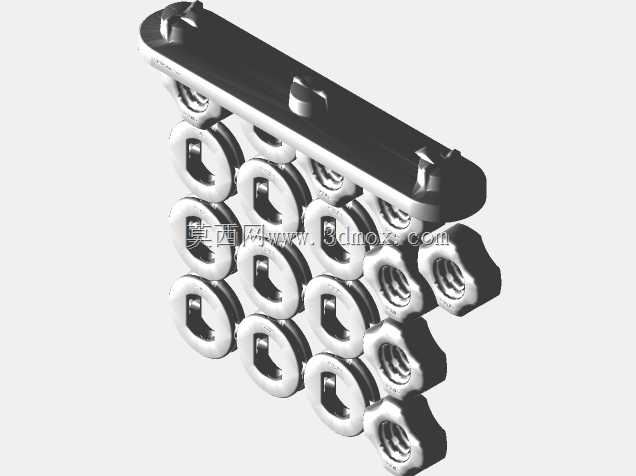

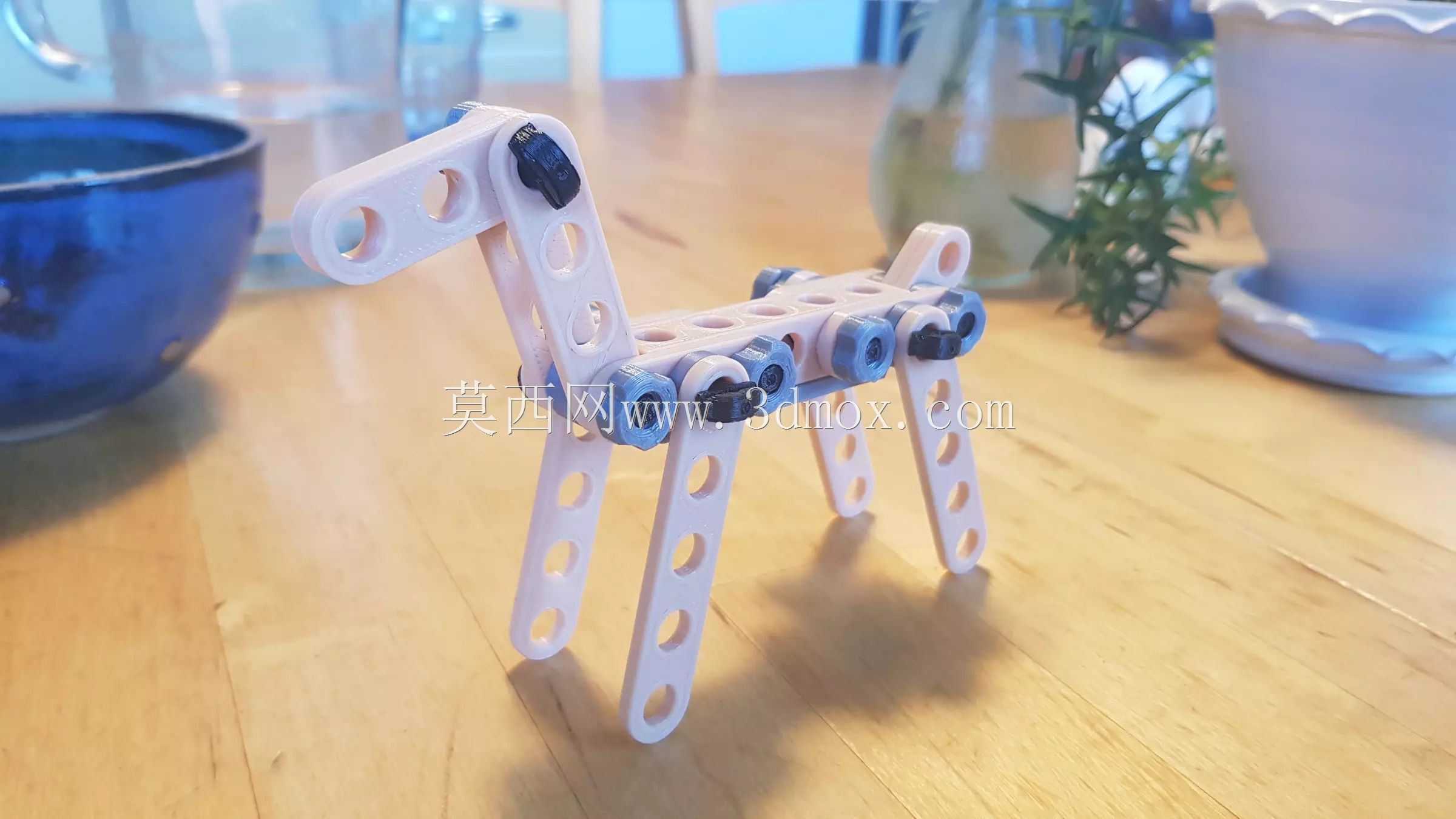

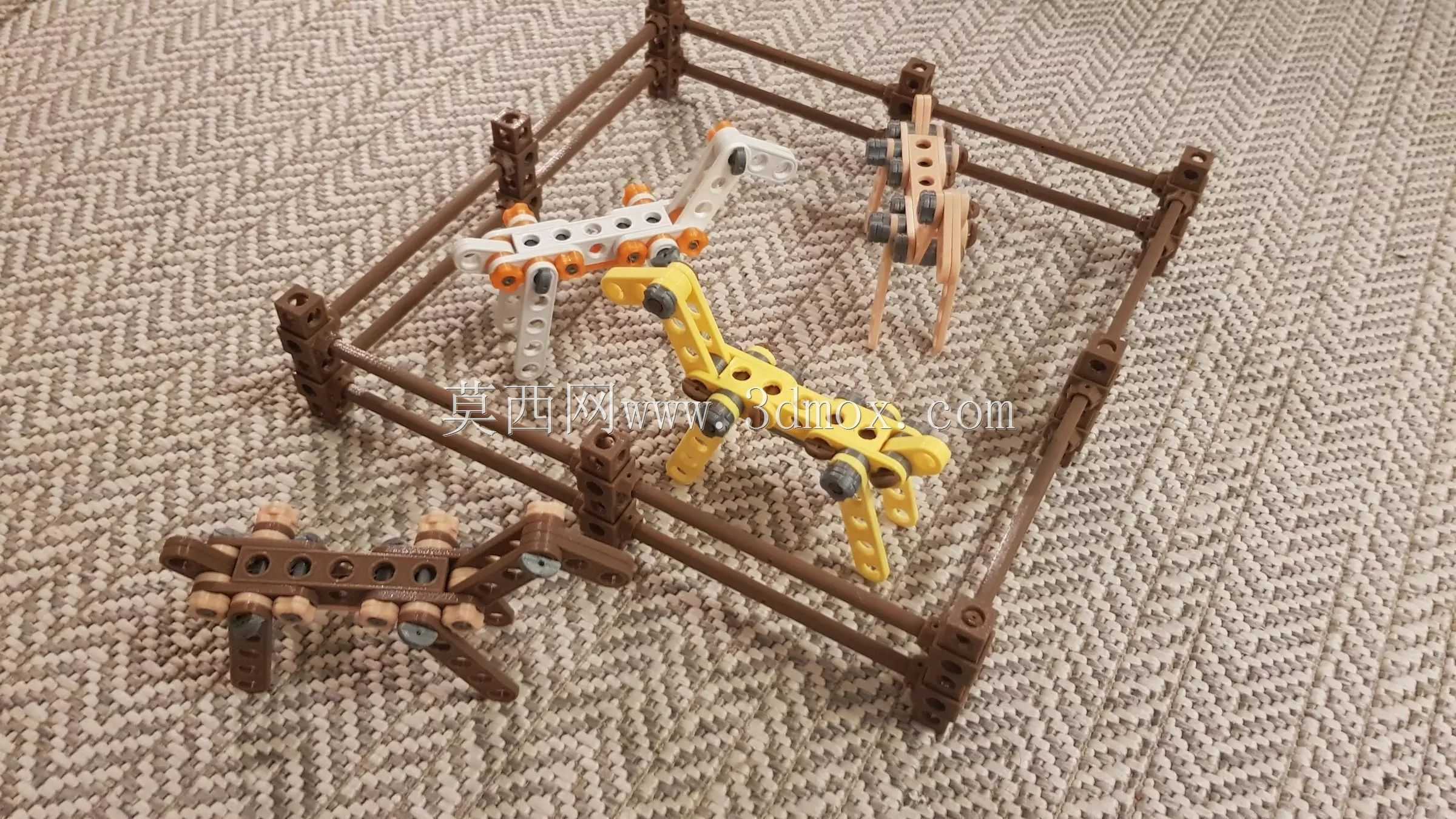

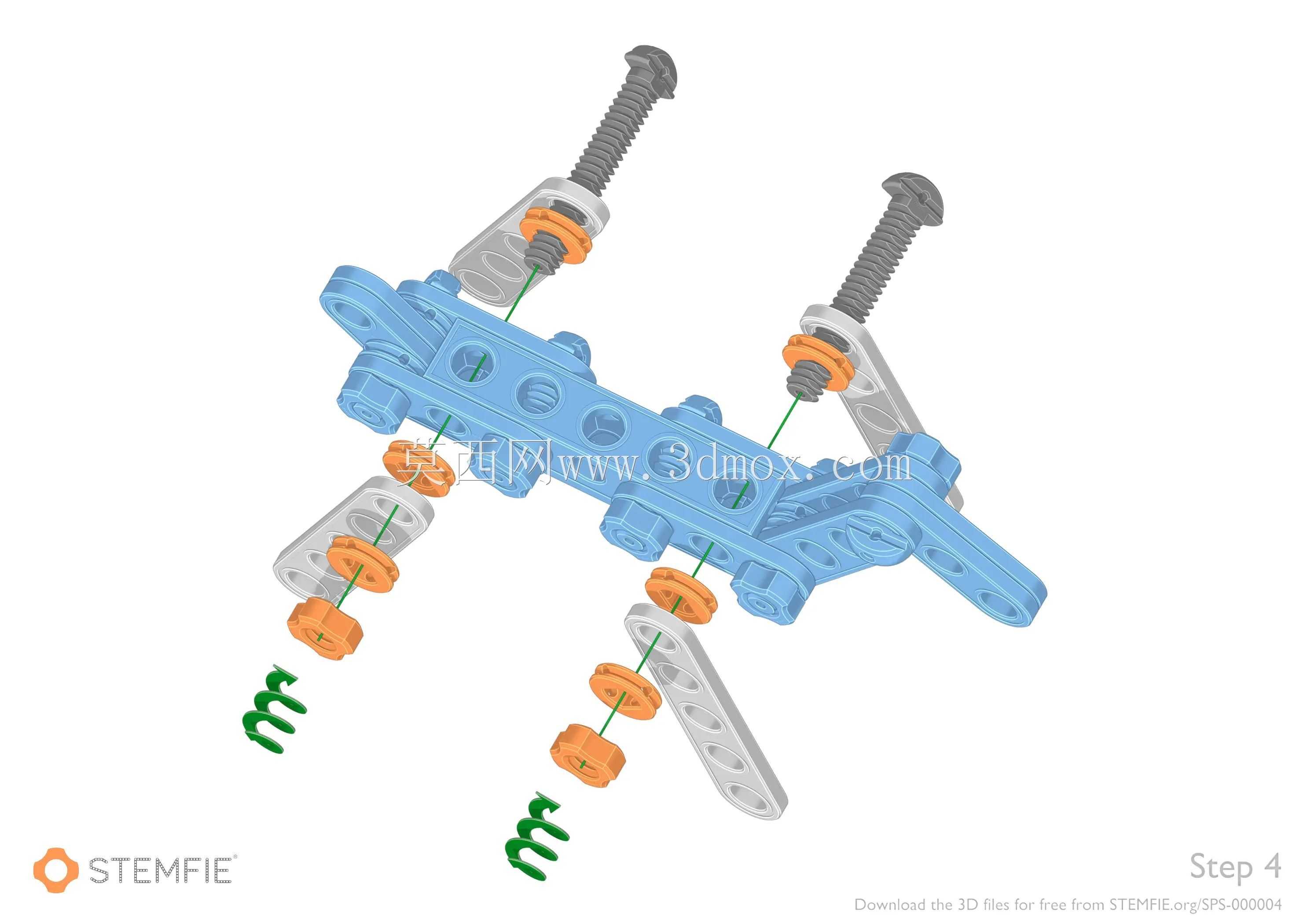

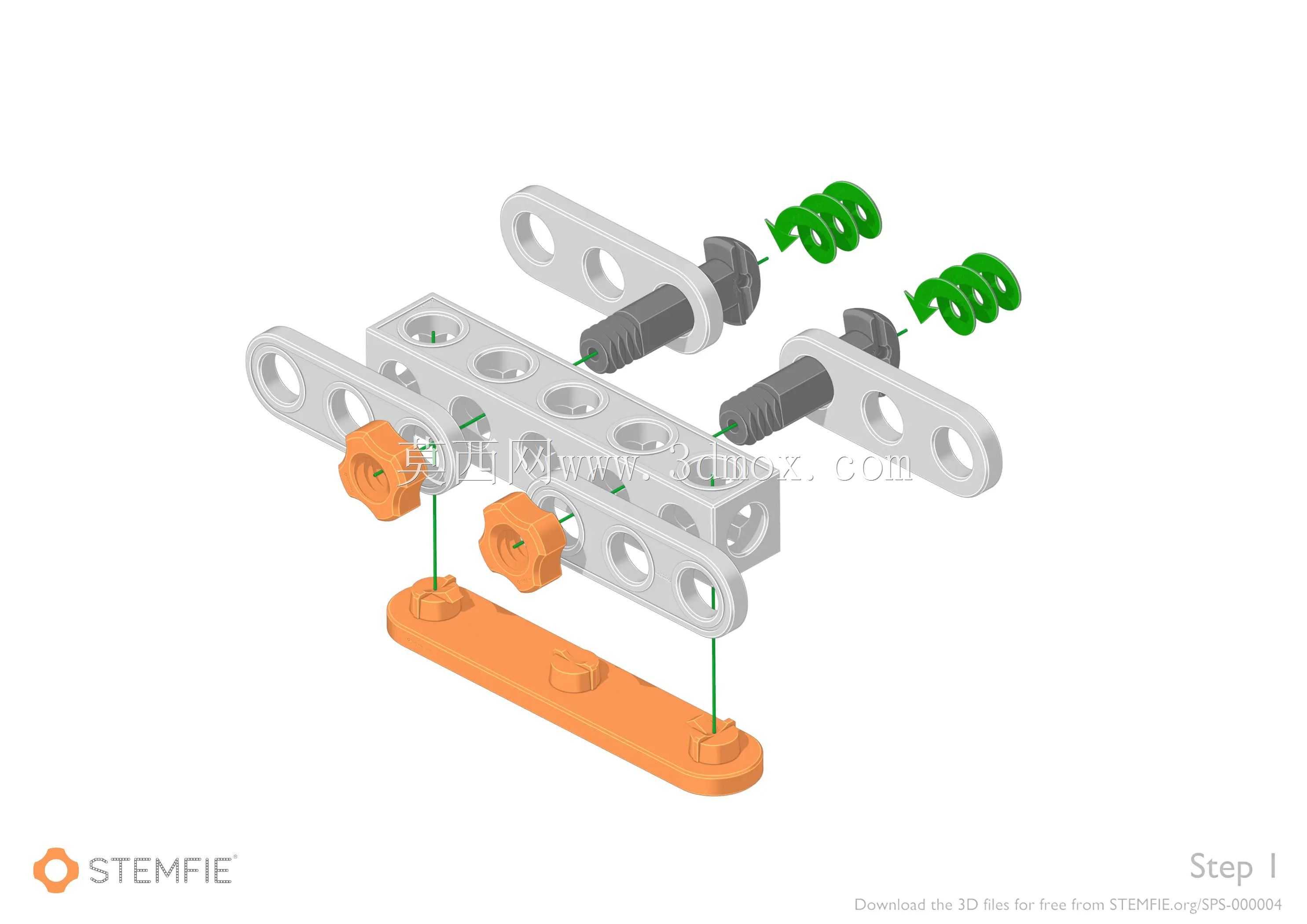

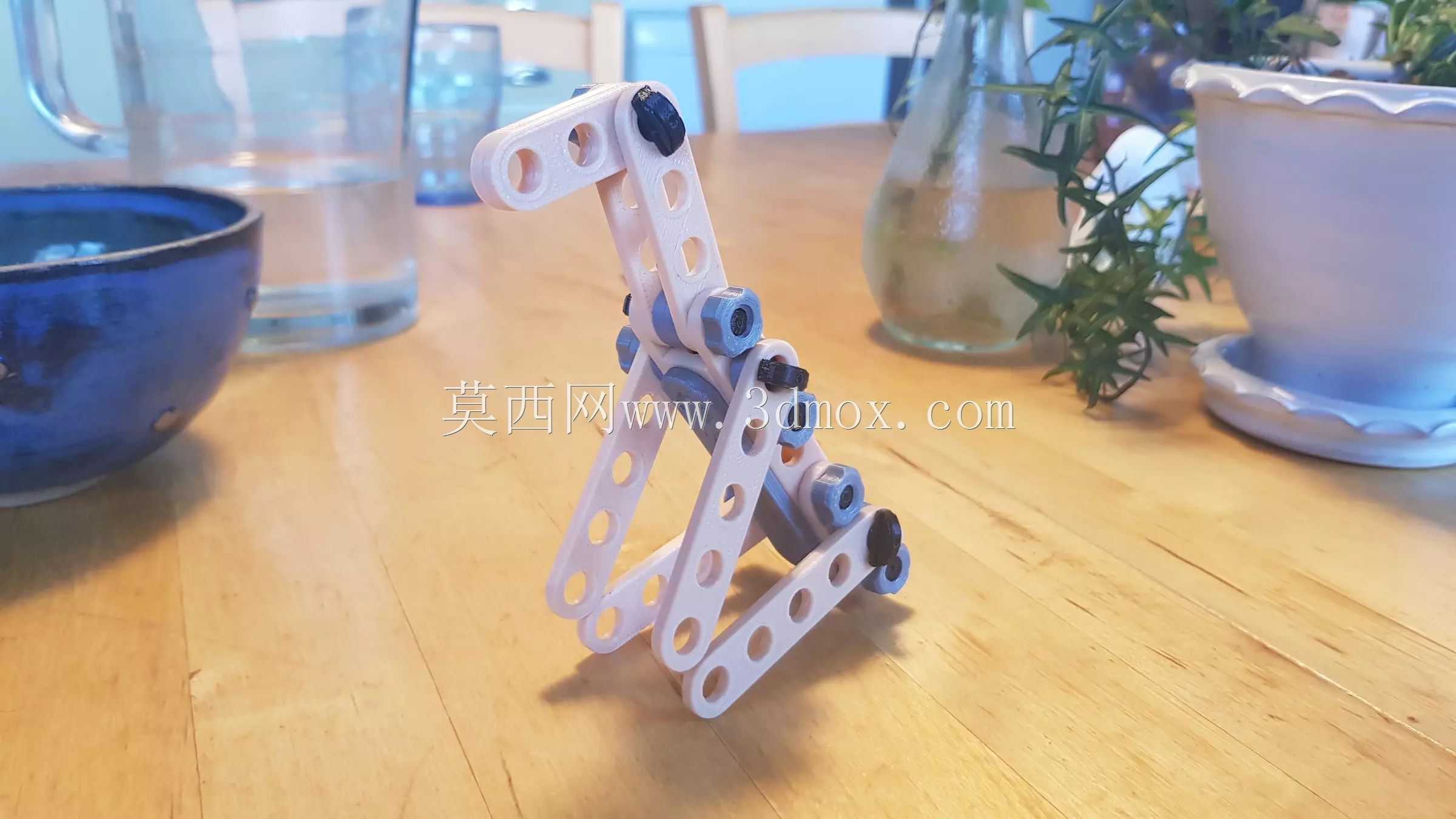

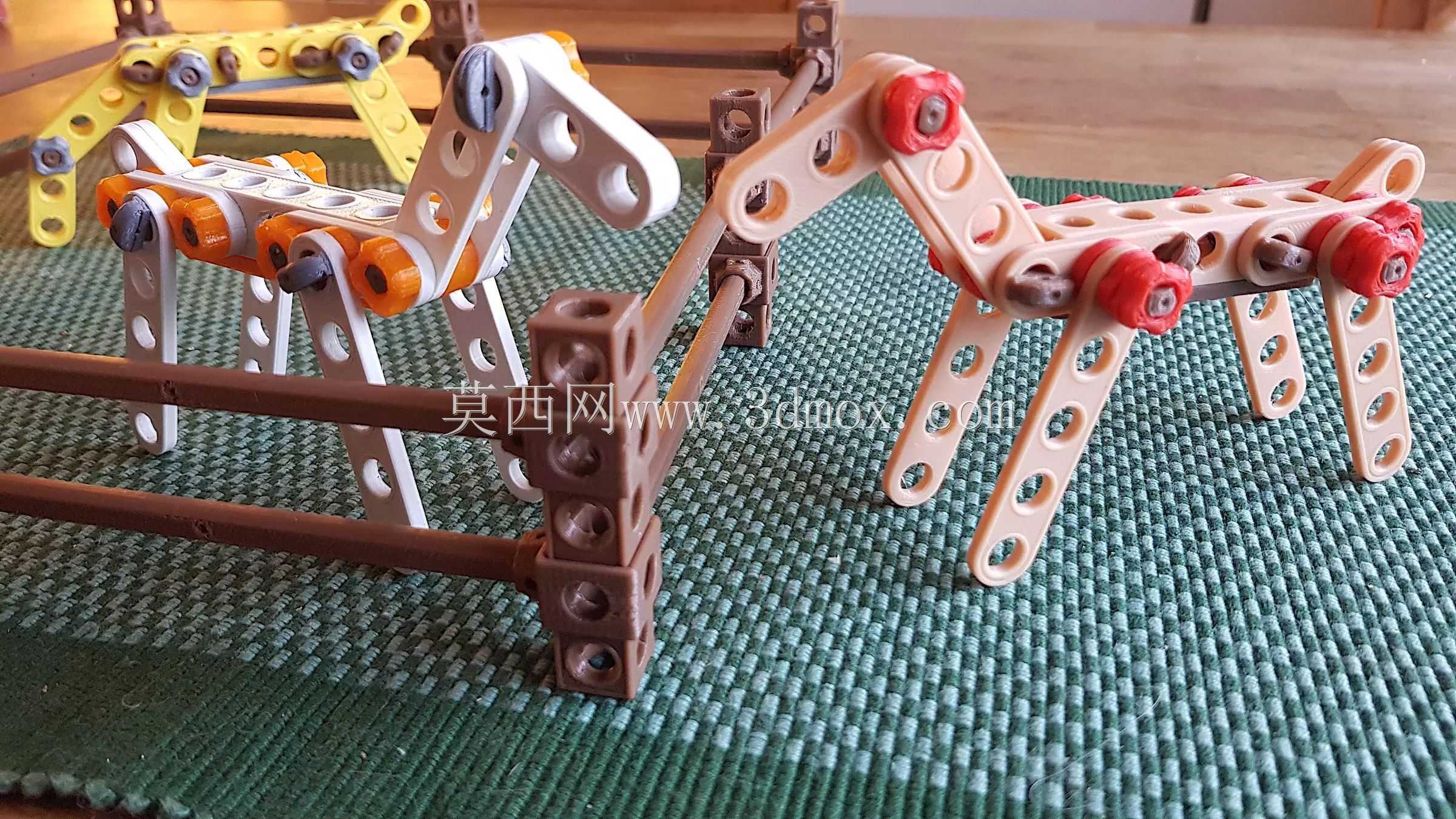

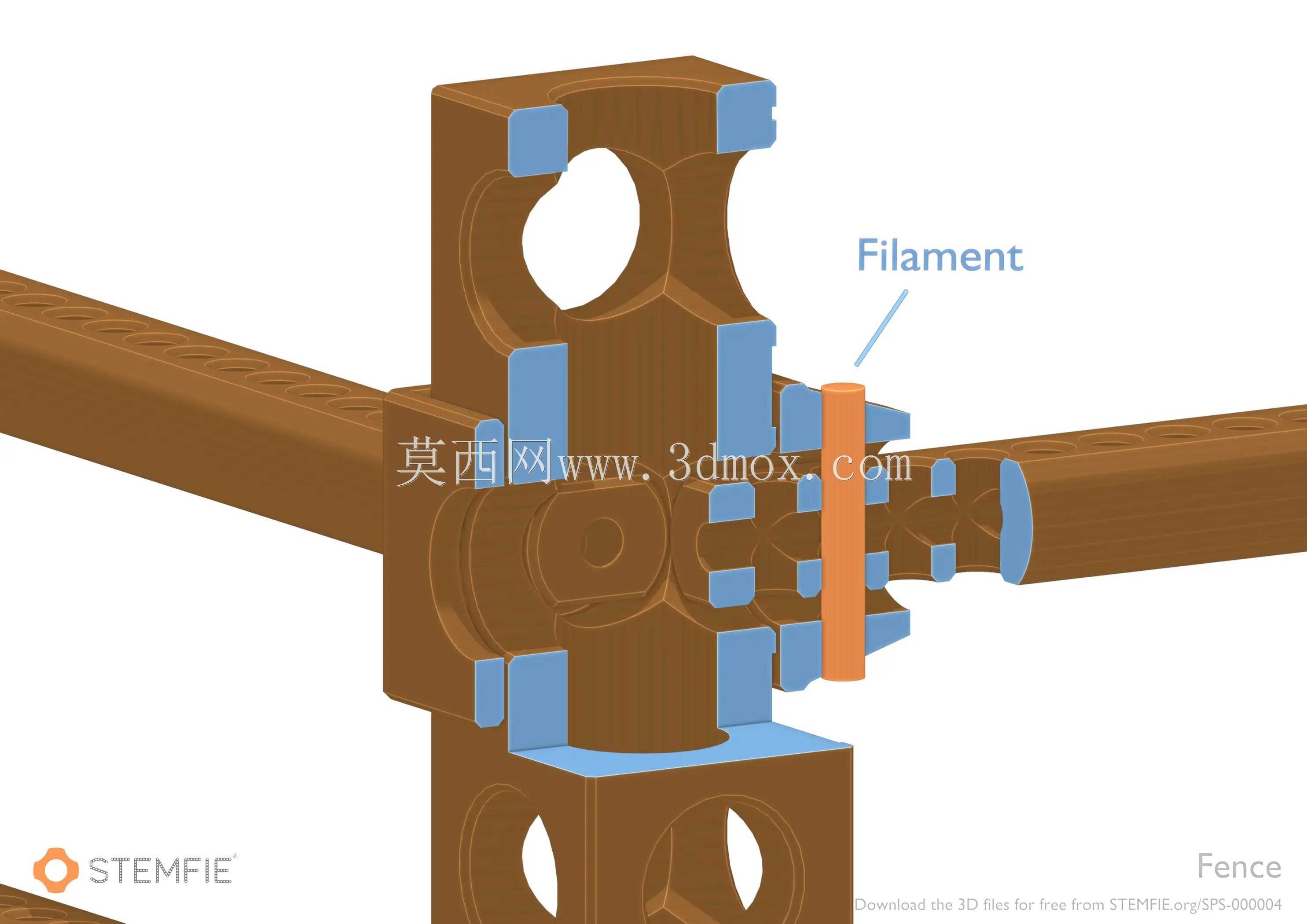

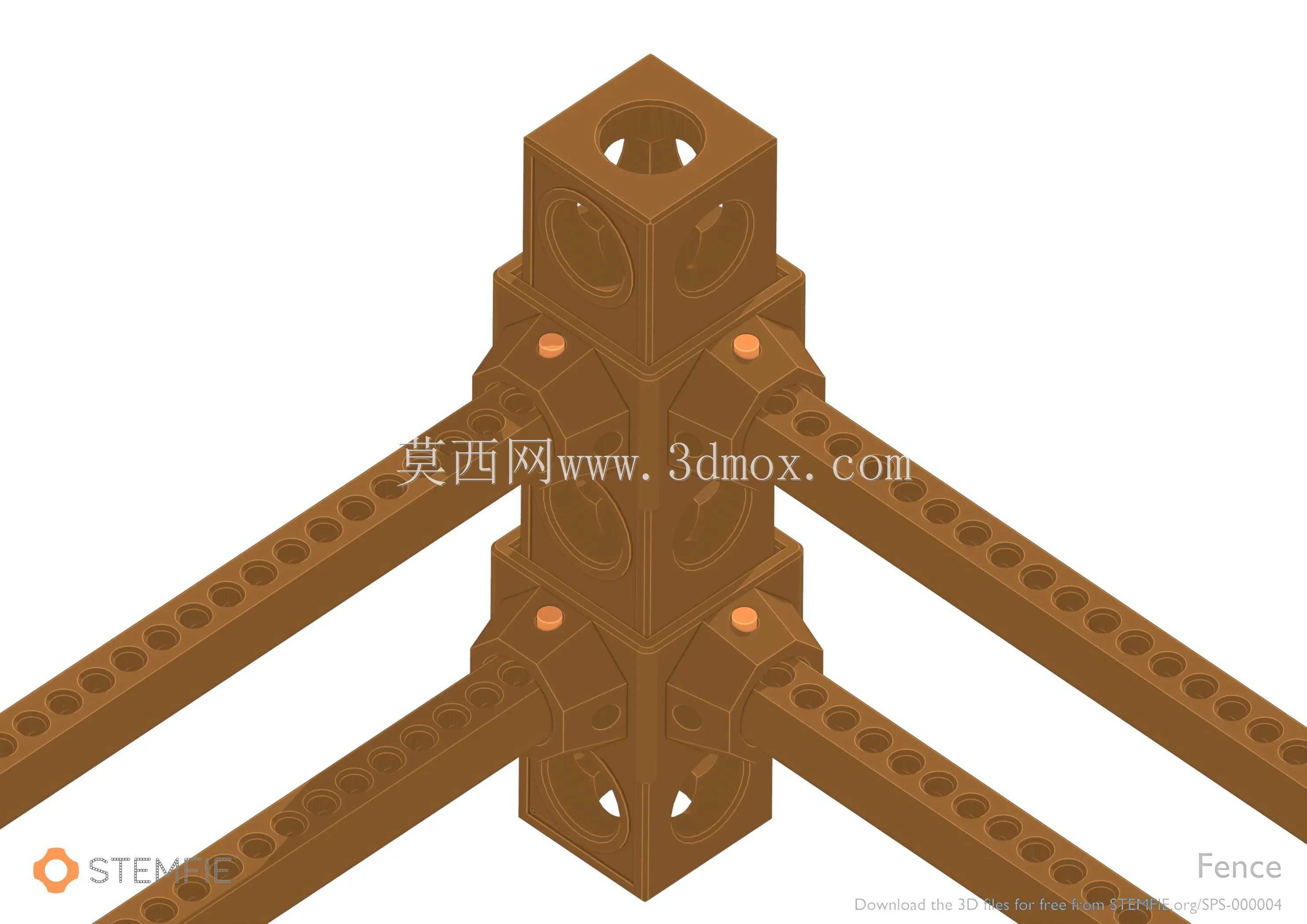

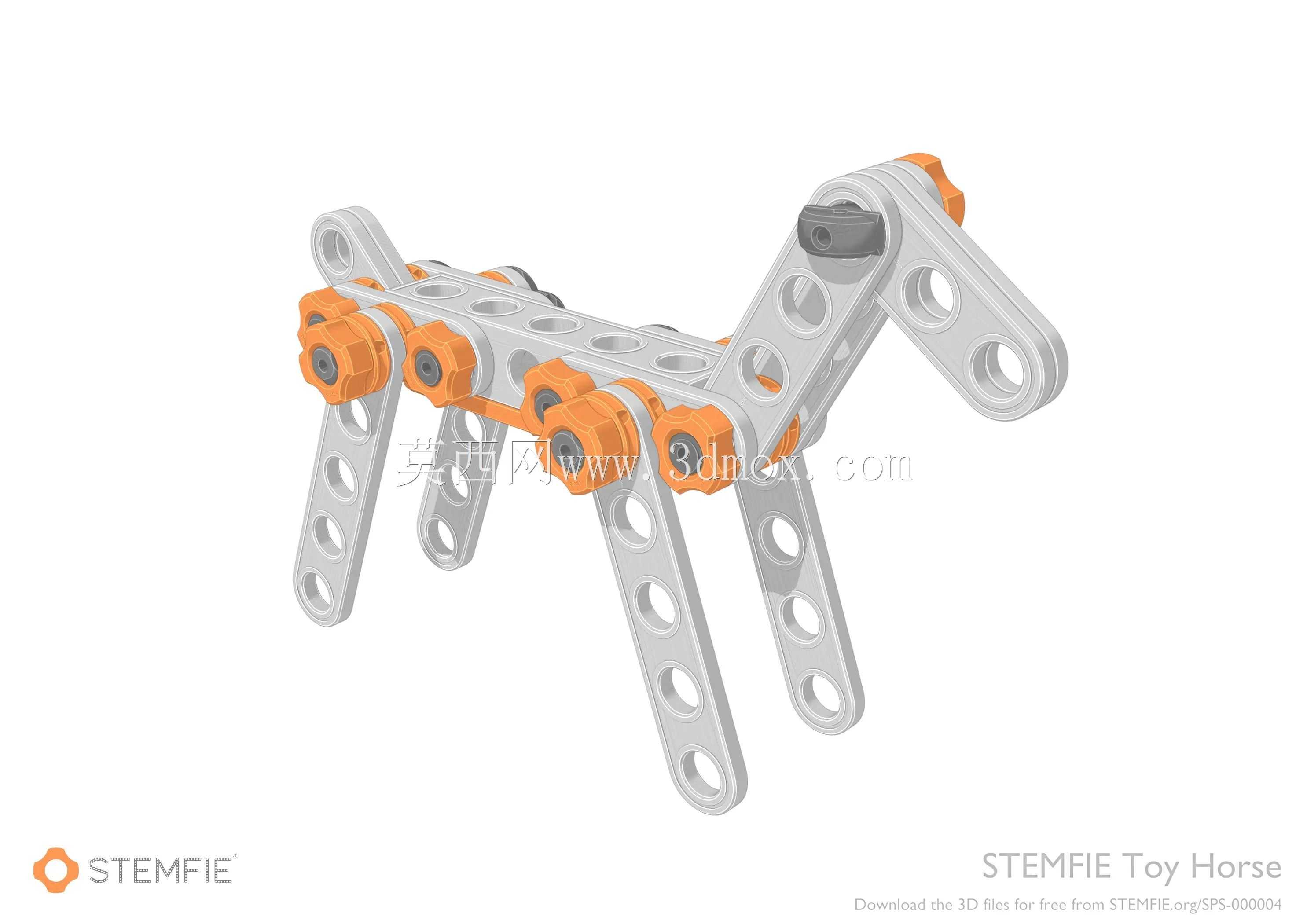

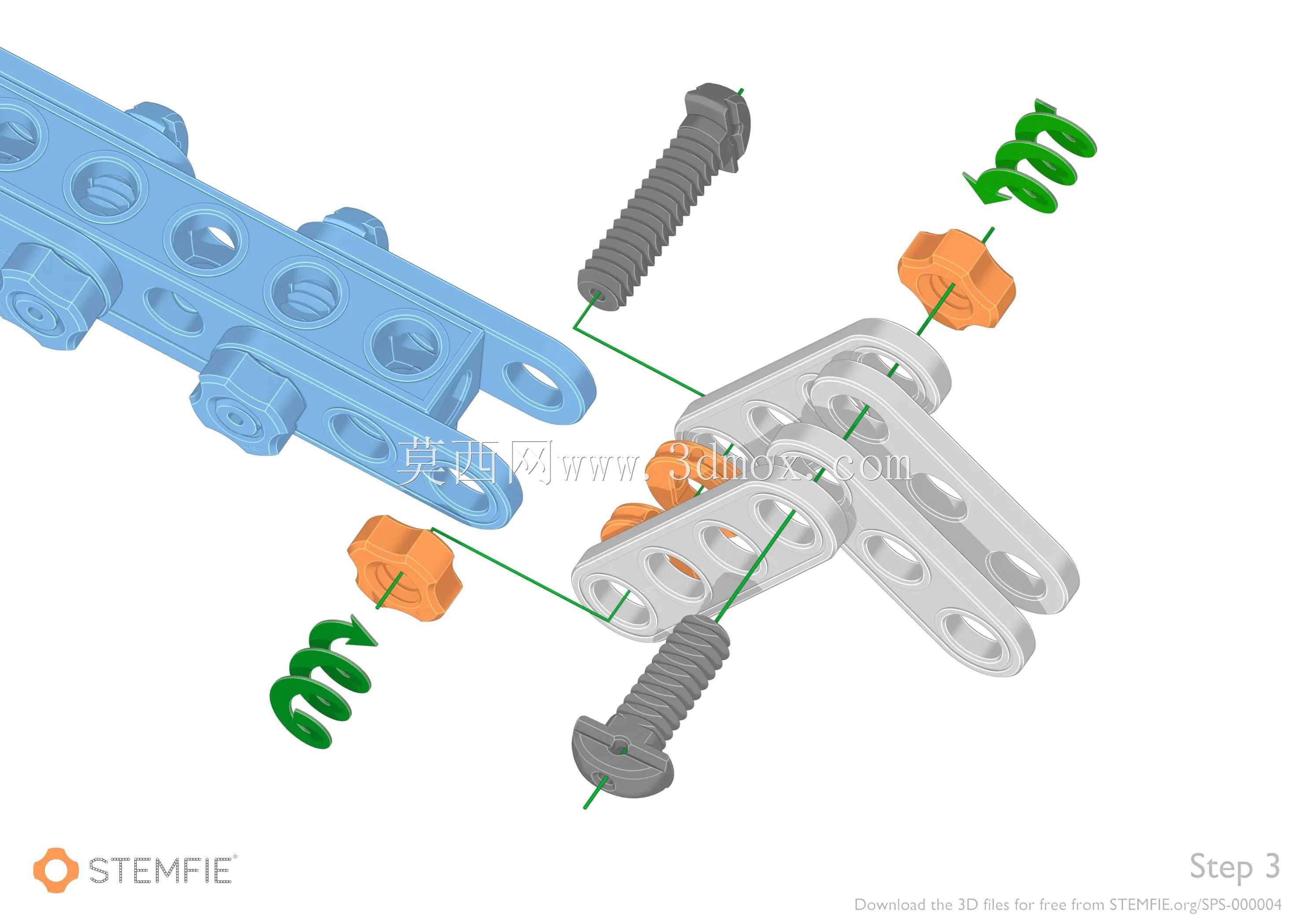

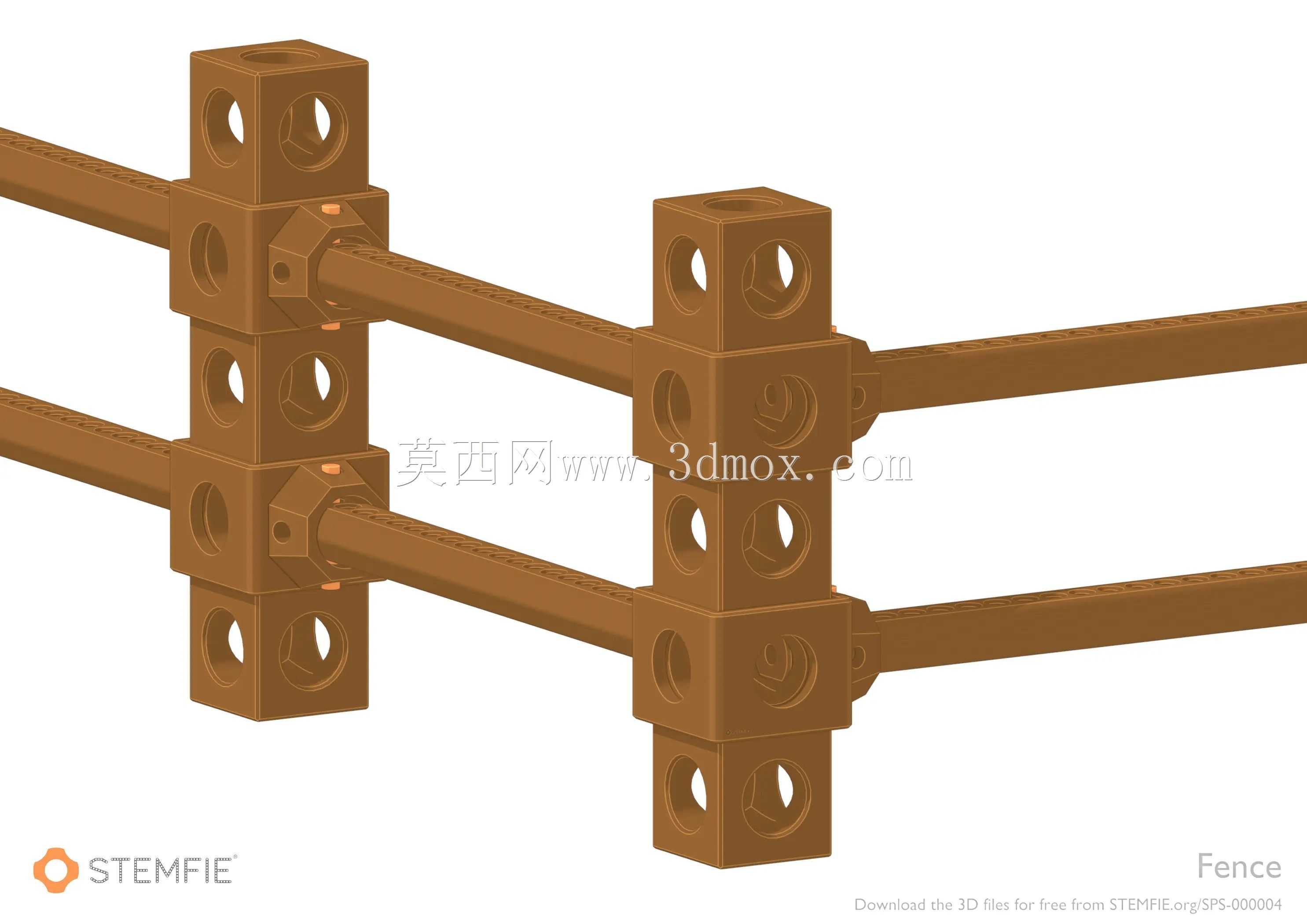

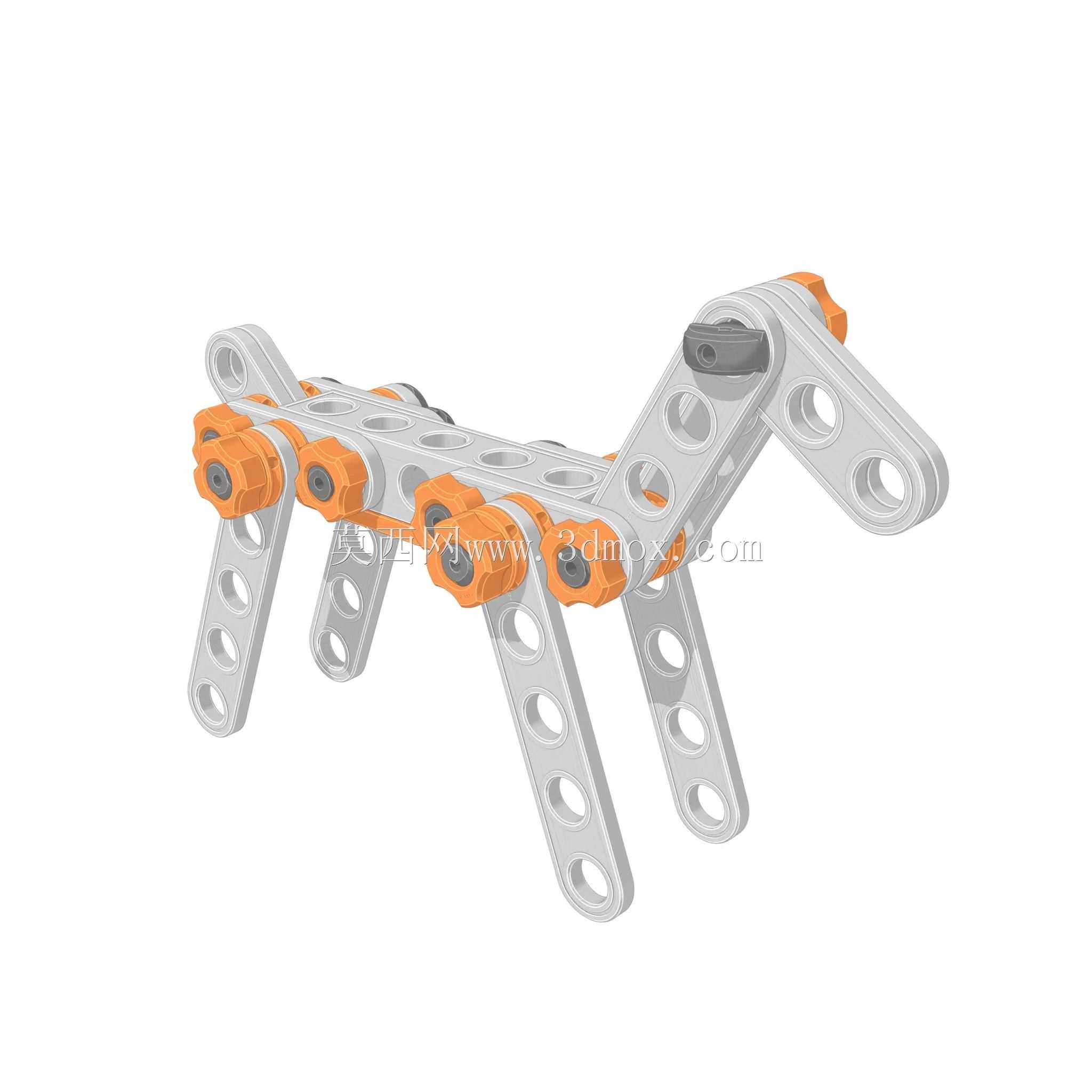

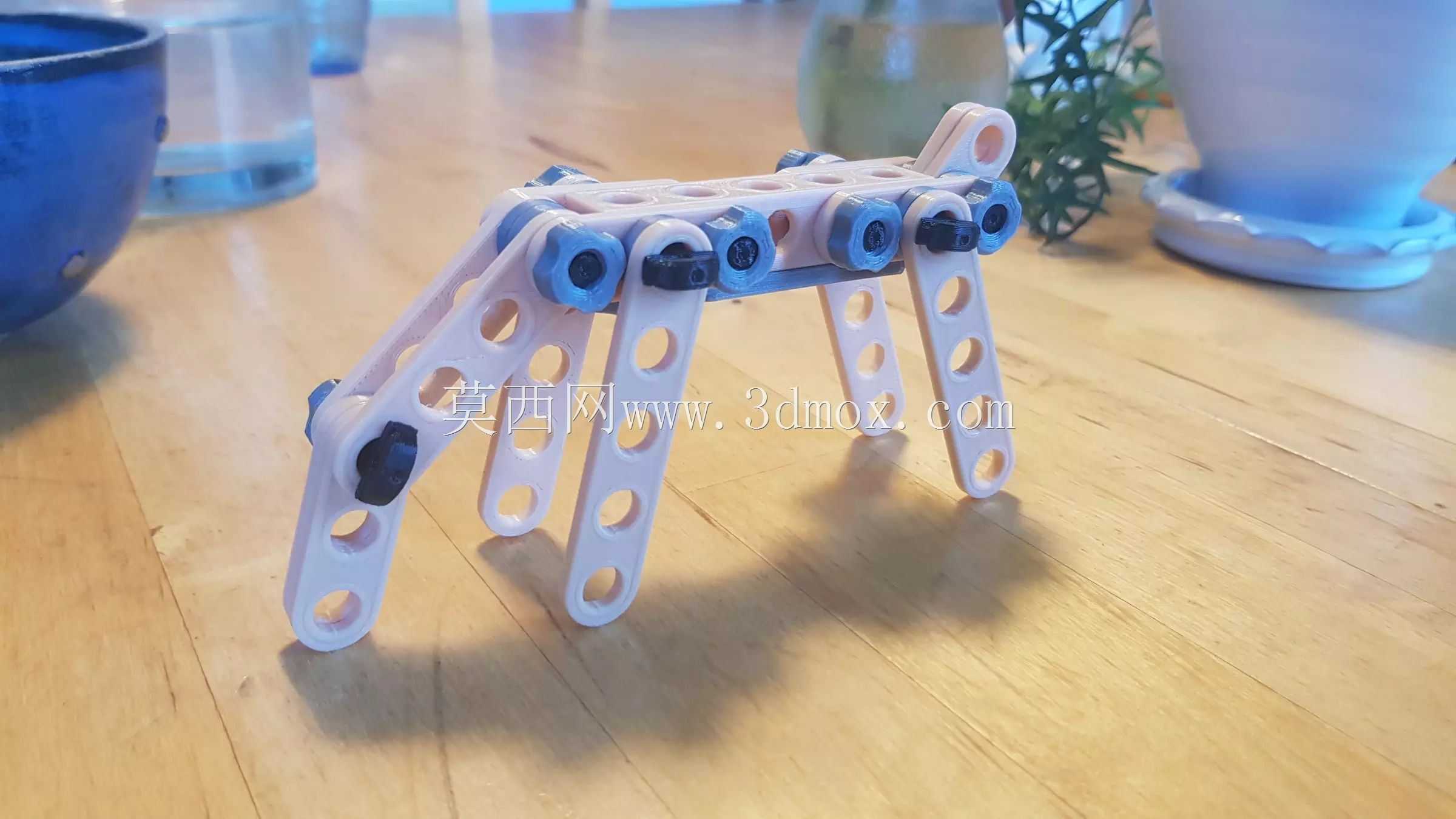

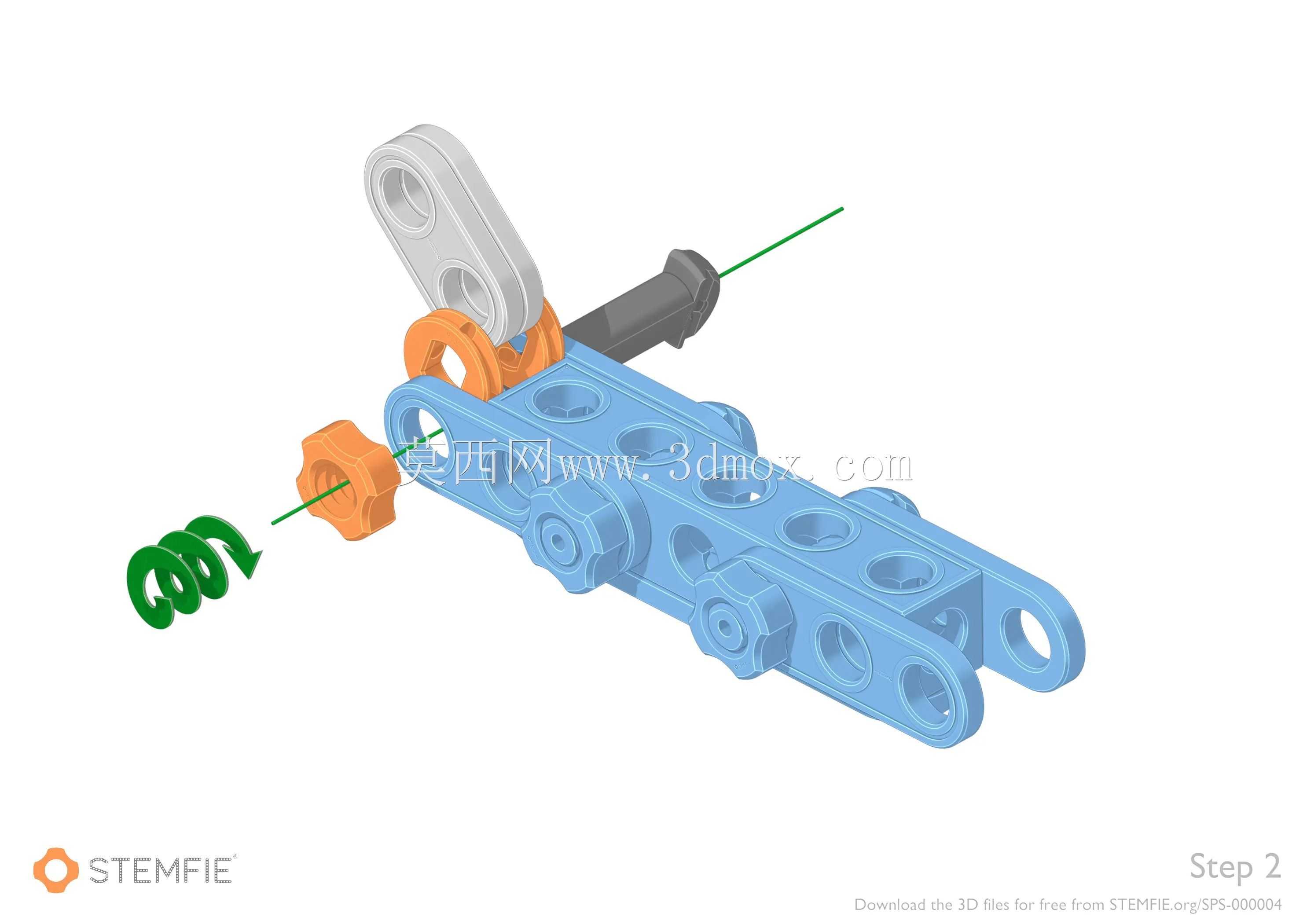

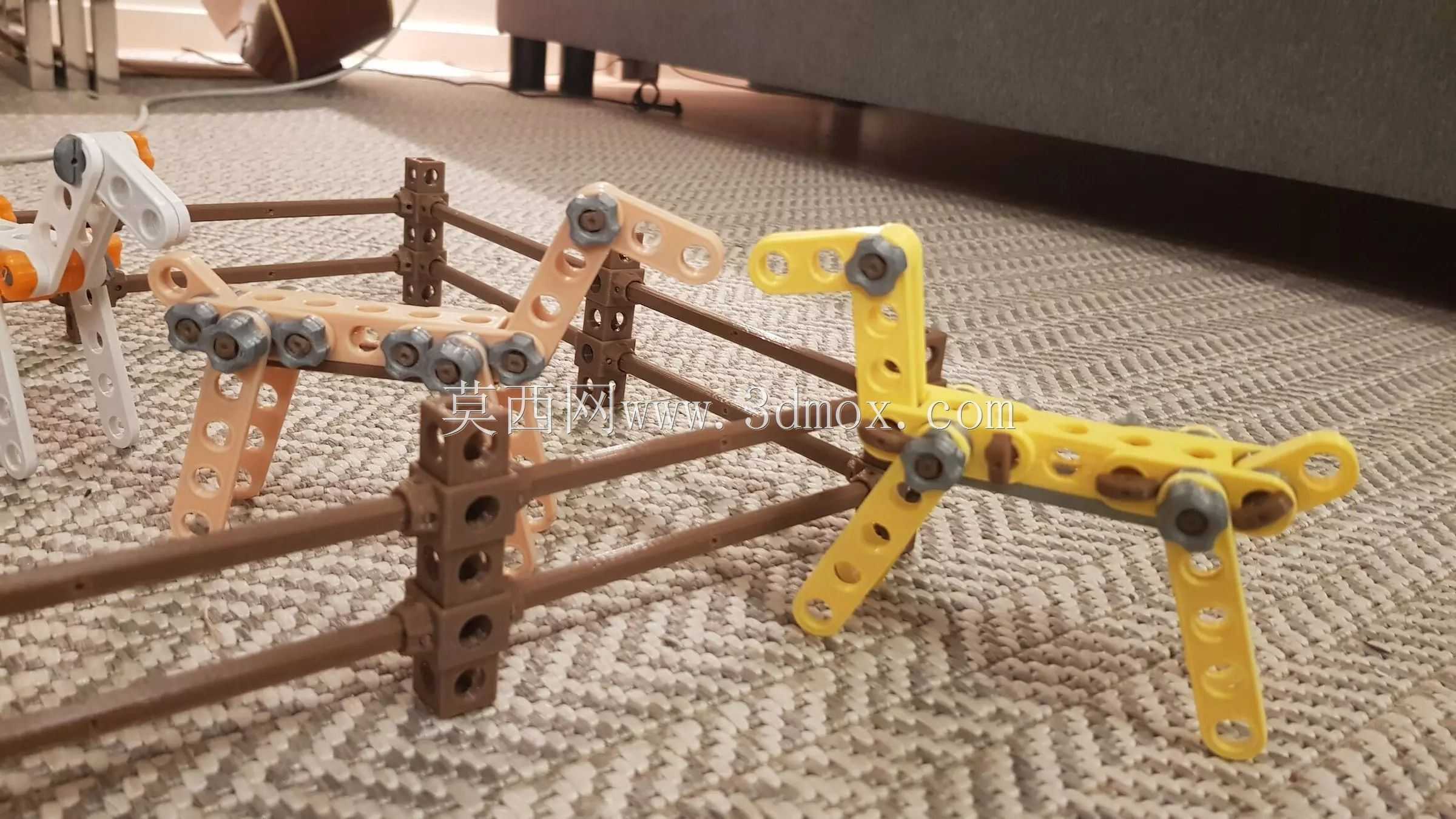

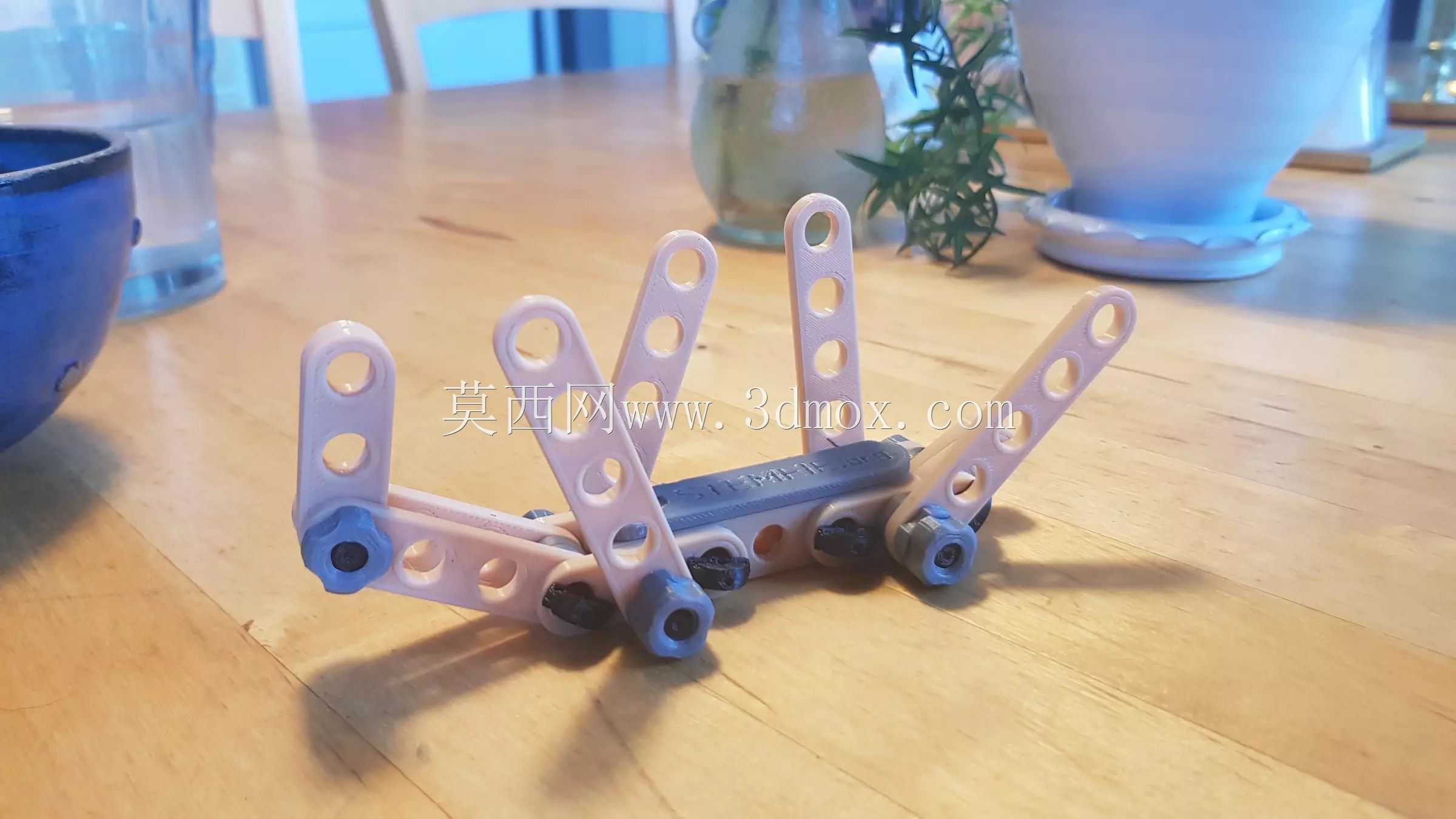

　　这款拼装式玩具马采用模块化孔位拼接结构设计，所有构件均适配3D打印成型工艺，无需额外粘接或紧固件即可完成整体装配，构件间通过预制的孔轴配合实现定位与铰接，可动关节处预留了标准的转动间隙，装配完成后四条腿可实现小范围的角度调整，能够摆出站立、缓步等不同姿态，满足拼装过程中的动手探索需求。从结构设计逻辑来看，整体采用等厚板材类构件拆分思路，将马的躯干、颈部、四肢分别拆分为独立的带孔条板构件，所有构件的孔位间距遵循统一的STEMFIE拼装标准模数，相邻构件通过配套的铰接轴件连接，既保证了拼接后的结构稳定性，也让构件具备通用互换性，除了组装成马的形态外，剩余的配套构件还可拓展拼接为围栏等附属场景结构，拓展了整套组件的玩法边界。

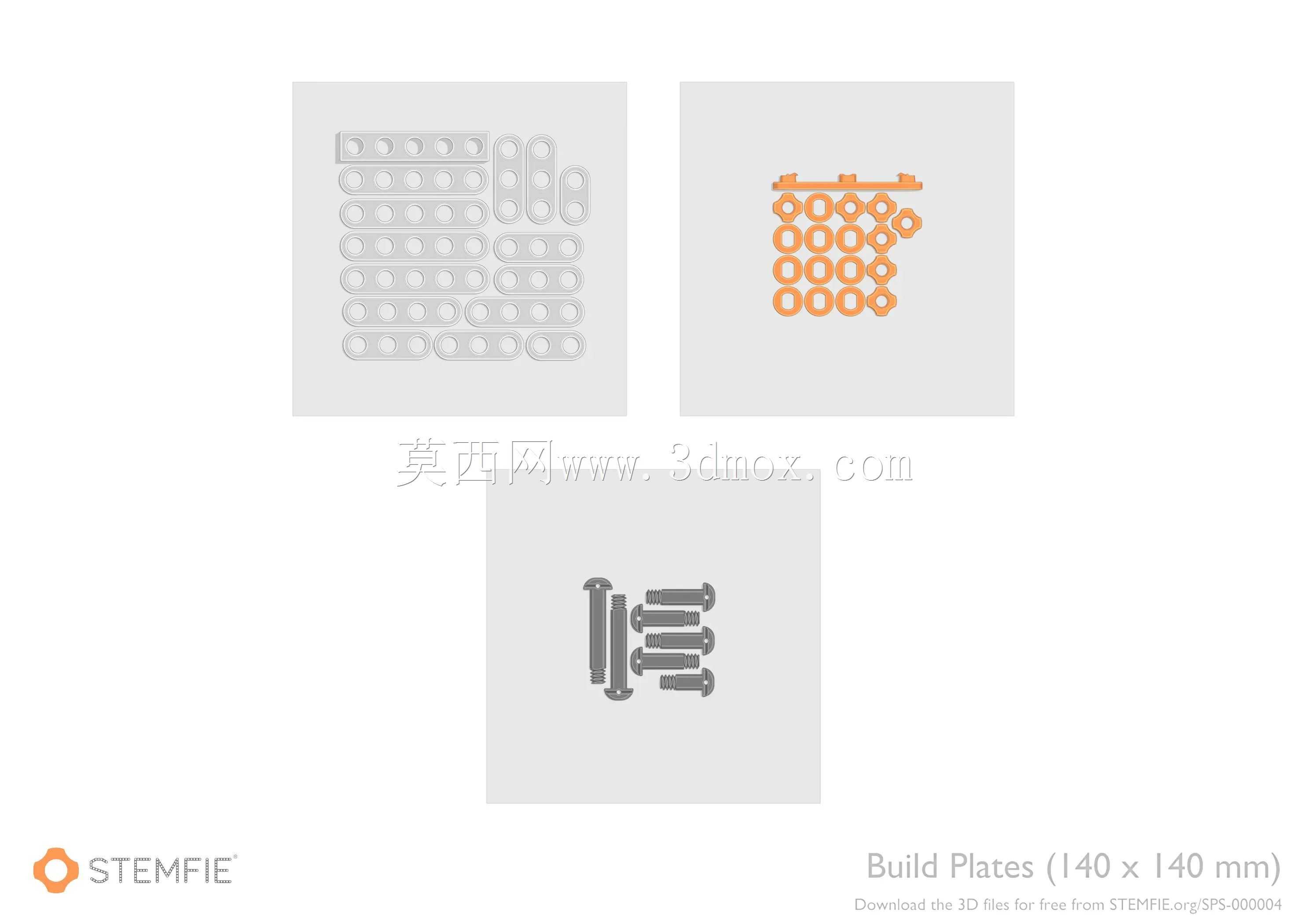

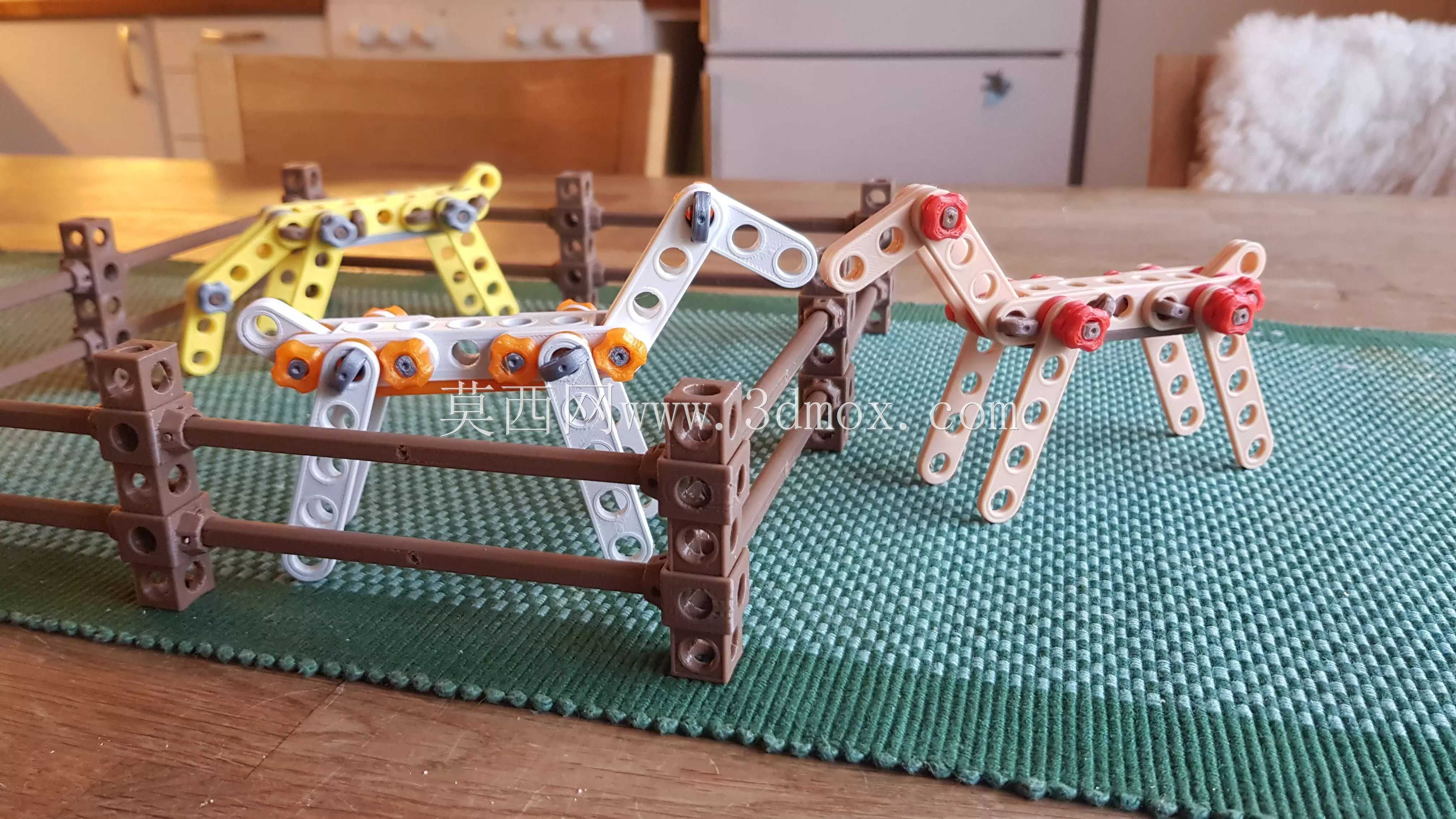

　　在实际应用场景中，这类拼装结构既可以作为青少年STEM教育的实操载体，让学习者在组装过程中理解孔轴配合、铰接结构、模块化设计的基础机械原理，也可作为3D打印爱好者的入门练手模型，所有构件均采用无支撑优化设计，打印时无需添加额外支撑结构，成型后仅需简单去除打印层纹即可直接装配，大幅降低了打印后处理的工作量。从安装边界与尺寸适配角度来看，单根条板构件的宽度统一为标准拼装尺寸，孔位直径与配套轴件为间隙配合，装配公差控制在0.2mm以内，既不会出现装配过紧导致的构件开裂，也不会因间隙过大出现拼接后松散垮塌的问题；整体拼装完成后的尺寸适配常规桌面摆放需求，四肢底部为平面设计，放置在水平桌面上时可保持稳定站立，无需额外支撑底座。

　　设计过程中对所有构件的棱角做了R1.5的圆角处理，避免拼装过程中出现锐边划伤的问题，同时也减少了3D打印过程中尖角处的翘边风险；铰接位置的轴孔深度做了限位设计，轴件插入后不会出现穿出构件表面的情况，保证了整体外观的平整性。整套结构没有复杂的曲面造型，所有构件均为规则的带孔板件，建模过程中仅需通过草图拉伸、孔位阵列即可完成，对于三维建模初学者来说，也可作为参数化建模的练习案例，通过调整孔位间距、板件长度等参数，即可衍生出不同尺寸、不同形态的拼装造型，具备较强的二次创作空间。
