STEMFIE3D打印拼装紧固件样件结构

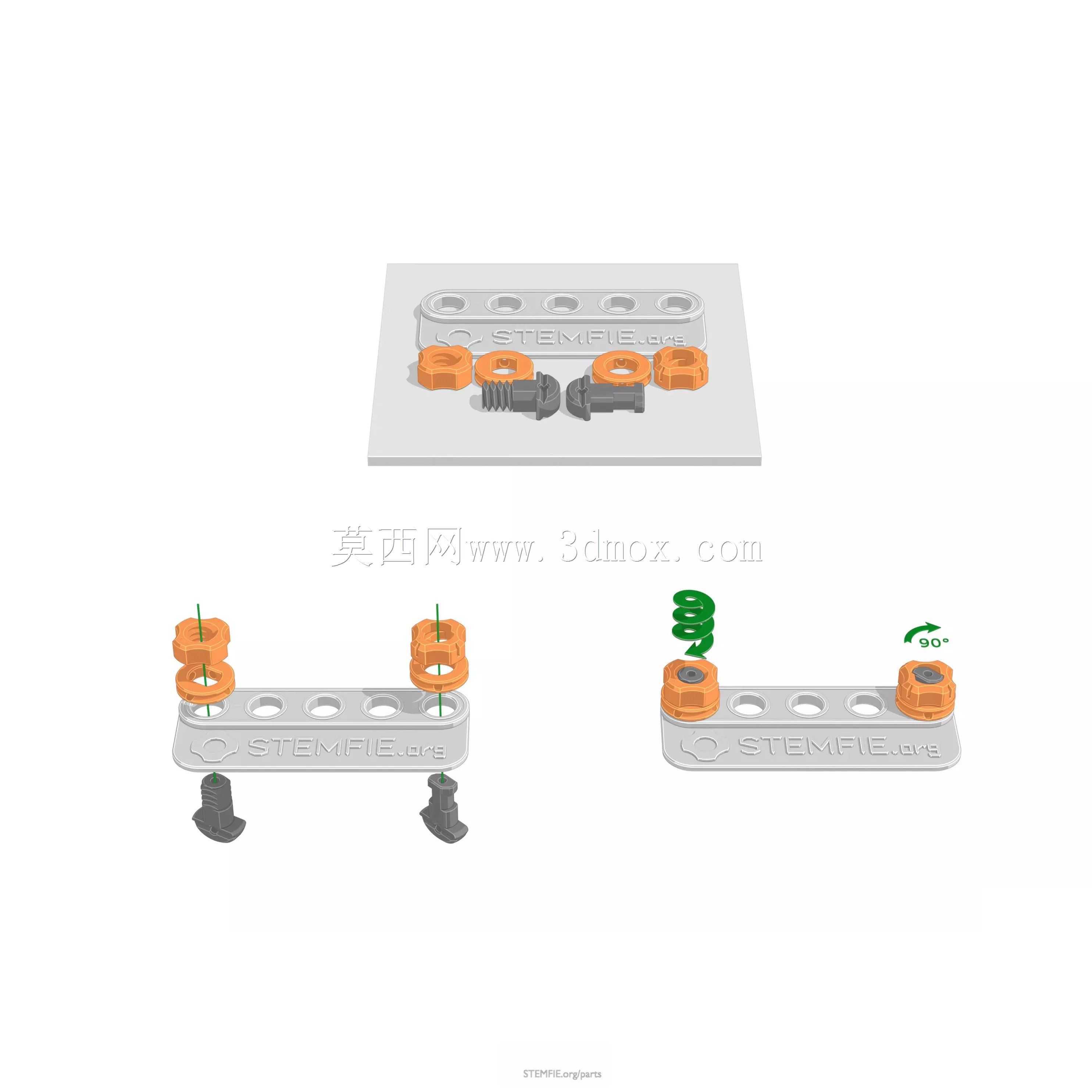

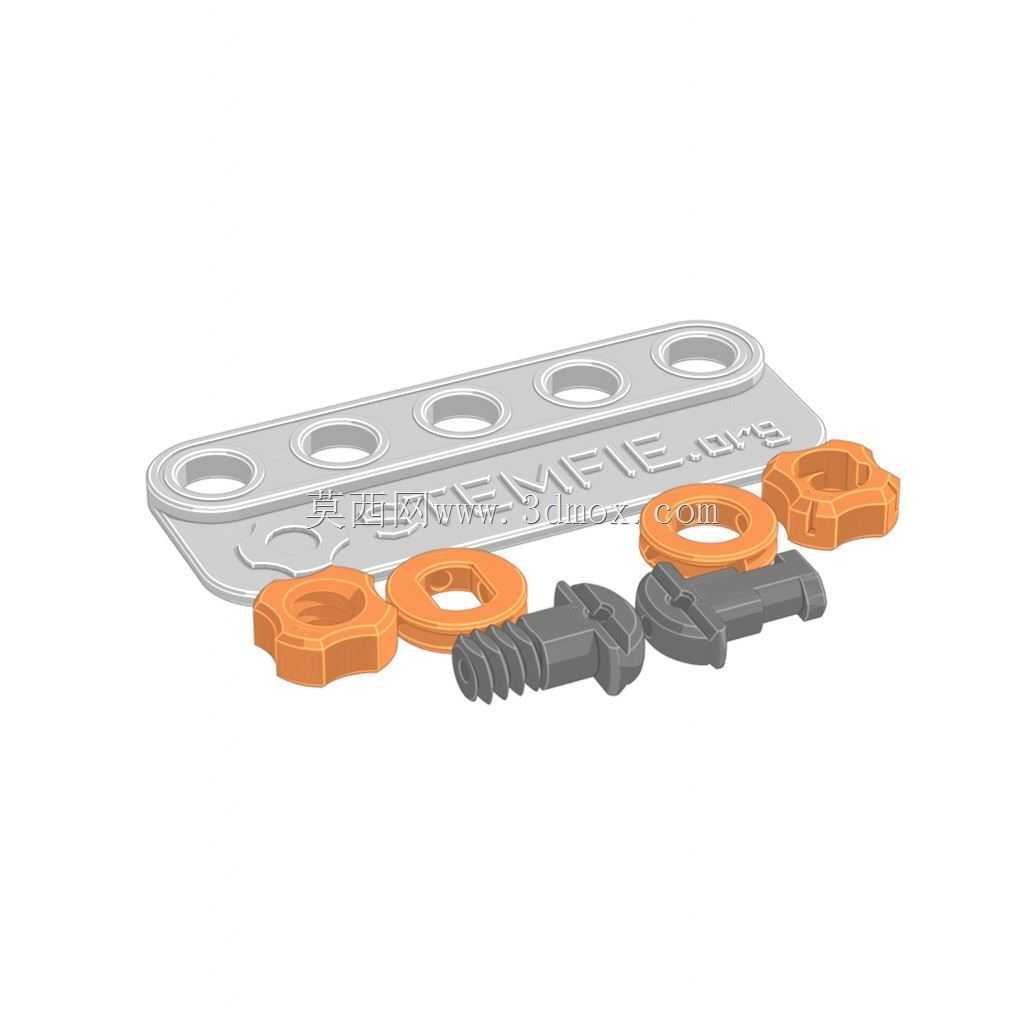

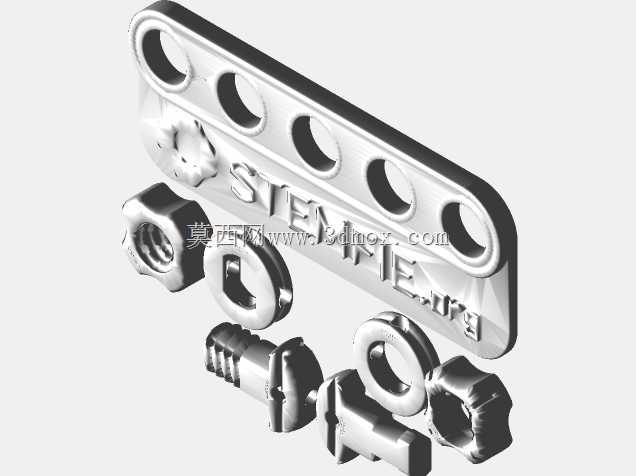

　　完成从结构设计到实物组装的完整流程，不需要等待外协加工的周期。从设计思路上看，整套零件的连接逻辑沿用了模块化拼装的通用思路，多孔连接板采用等间距孔位设计，孔位间距统一为8mm标准模数，孔直径适配M3规格的螺钉与快装卡扣，板件边缘做了R2圆角过渡，既避免了打印过程中的尖角翘曲问题，也能防止拼装过程中划伤使用者。板件表面预留了标识凹槽，打印完成后可以通过换色打印形成清晰的标识，方便不同规格板件的快速区分。紧固件部分的设计充分考虑了FDM打印的层间结合强度，六角螺母的对边尺寸做了0.2mm的正向公差补偿，打印完成后不需要额外打磨就能和螺钉顺畅旋合，螺母端面做了0.3mm的防滑纹路，徒手拧紧时就能提供足够的摩擦力，这套STEMFIE打印样件的核心定位，是给3D打印创客、青少年科创教育场景提供一套可快速验证的标准化连接组件方案，整套组件包含多孔连接板、六角锁紧螺母、平垫圈、盘头螺钉、快装卡扣五类核心零件，所有零件的尺寸公差都适配FDM3D打印的常规成型精度，不需要额外做支撑结构就能完成打印，大幅降低了科创教学、个人DIY场景下的零件制作门槛。从实际应用场景来看，这类标准化连接组件可以覆盖科创教育中的简易机械结构搭建、桌面级创意玩具拼装、小型自动化演示装置的框架连接需求，不需要额外采购金属紧固件，通过普通PLA耗材打印就能完成结构组装，尤其适合中小学科创课堂上的快速结构验证环节，学生可以在短时间内打印出整套连接零件，

　　不需要借助扳手就能完成紧固。平垫圈的厚度设计为1mm，内外径尺寸和螺钉、螺母完全适配，既可以分散连接板的承压应力，也能调整拼装时的间隙公差，弥补打印过程中产生的层厚误差。快装卡扣的设计是这套样件的特色结构，卡扣采用悬臂梁式弹性结构，卡入孔位后可以实现无工具快速拆装，悬臂的厚度设计为1.5mm，采用PLA材料打印时可以获得合适的弹性变形量，反复拆装20次以上也不会出现断裂问题，适合需要频繁调整结构的科创搭建场景。从安装边界来看，整套零件的最大外形尺寸集中在连接板上，单块五孔连接板的长度为48mm，宽度为16mm，厚度为3mm，所有紧固件的最大外径不超过8mm，拼装完成后的结构最小连接间隙控制在0.1mm，既不会出现松动晃荡的问题，

　　也不会因为公差过小导致装配卡滞。在实际使用过程中，这套样件可以搭配同系列的其他STEMFIE结构件完成复杂结构搭建，比如简易机械臂、轮式小车、桌面工作台框架等，所有连接位置的受力都经过针对性优化，连接板的孔位周边做了局部加厚处理，避免螺钉锁紧时出现板件开裂的问题。螺钉的螺纹采用梯形截面设计，相比普通三角螺纹更适合3D打印成型，螺纹的牙厚做了0.1mm的补偿，打印完成后和螺母的旋合阻力适中，既可以保证连接强度，也不会出现旋合过紧滑牙的问题。对于三维建模从业者来说，这套样件的建模逻辑有很强的参考价值，所有特征都采用参数化设计，孔位、厚度、公差补偿值都可以通过全局参数快速调整，适配不同打印精度的设备，比如使用高精度光固化打印时，

　　可以将公差补偿值调整为0.1mm，获得更紧密的装配效果，使用大喷嘴FDM打印机快速打印时，可以将补偿值调整为0.3mm，避免零件膨胀导致的装配失败。另外整套零件的摆放方向也做了优化提示，所有板类零件都采用平放打印，层纹方向和受力方向垂直，可以获得最大的结构强度，紧固件类零件采用竖直摆放打印，螺纹部分的层纹均匀，旋合手感更顺畅。在科创教育场景中，这套样件还可以作为公差配合的教学案例，学生可以通过调整不同的打印参数，观察公差变化对装配效果的影响，直观理解机械设计中的公差配合概念，相比纯理论教学有更强的实操性。对于个人DIY爱好者来说，这套标准化连接组件可以大幅降低创意搭建的成本，不需要储备不同规格的金属螺丝螺母，只需要根据需要打印对应数量的紧固件，就能完成各种创意结构的连接，而且PLA材料的重量轻，不会给小型搭建结构带来额外的负重，尤其适合桌面级小型演示装置的制作。
