传动用斜齿圆柱排挡齿轮组结构设计

项目分类:齿轮 发布时间:2022-07-30 ID:686353

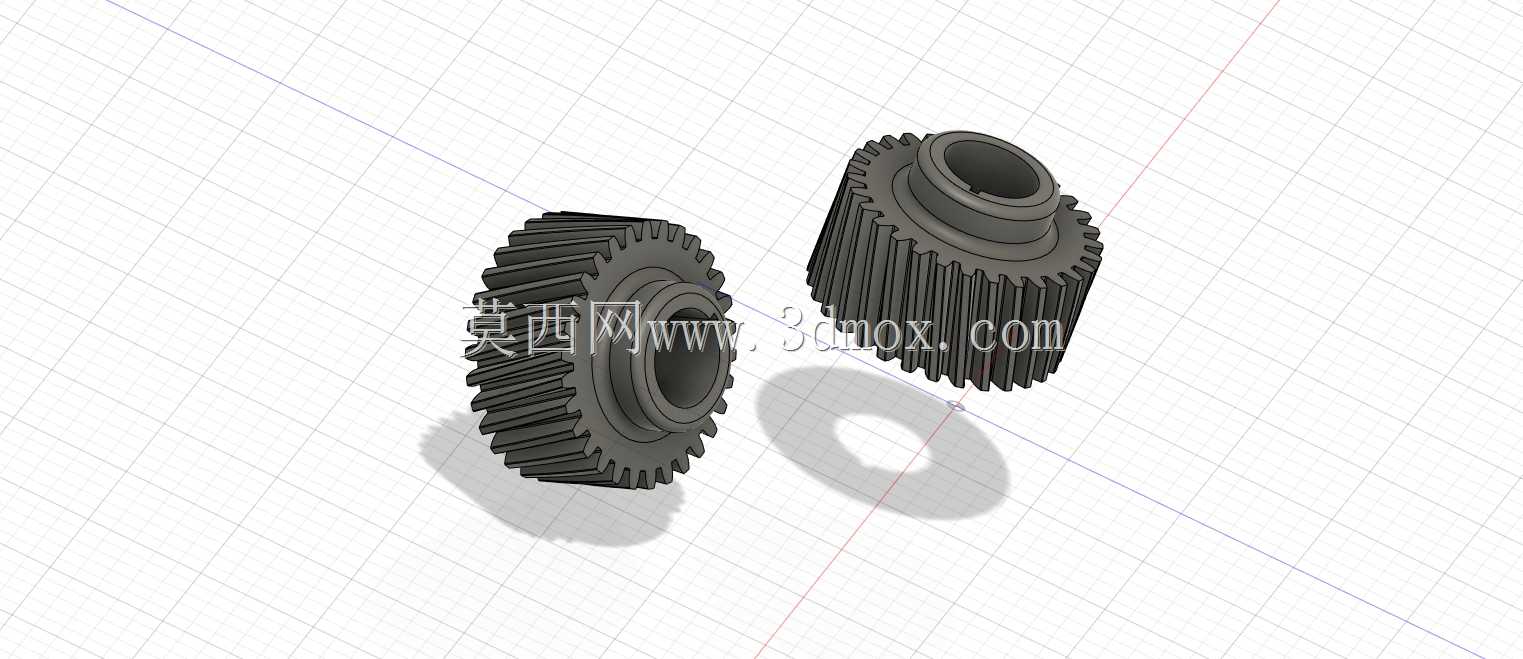

  • 传动用斜齿圆柱排挡齿轮组结构设计

  这套斜齿圆柱齿轮组主要面向中小功率传动系统的换挡变速场景,常见于小型代步车辆、轻型传动箱、精密进给机构的挡位切换单元中,承担不同速比下的动力传递与扭矩切换功能。区别于常规直齿圆柱齿轮,斜齿结构在啮合过程中会逐步进入全齿面接触状态,不会出现直齿啮合瞬间的整齿冲击,运行过程中传动噪音更低,啮合重合度更高,同等模数下能传递的扭矩上限比同参数直齿齿轮高出15%左右,更适合需要频繁切换挡位、持续平稳传动的工况。

  从设计逻辑来看,两个齿轮采用相同法向模数、相同螺旋角但旋向相反的配对思路,保证啮合时节圆相切、齿面滑动率控制在合理区间,避免长期运行出现偏磨或点蚀问题。齿轮内孔采用带键槽的通孔设计,安装时可通过平键与传动轴实现周向固定,配合轴肩与轴用挡圈即可完成轴向定位,不需要额外设计复杂的锁紧结构,安装拆卸流程简单,后期维护更换成本较低。齿宽参数经过匹配计算,既保证足够的啮合接触面积分散齿面接触应力,又控制了轴向分力的大小,避免轴承承受过大轴向载荷导致寿命折损。

  实际应用中,这类齿轮组通常安装在封闭的变速箱腔体内,配合换挡拨叉实现不同齿轮副的啮合切换,以此改变输出轴的转速与扭矩,匹配不同负载下的动力输出需求。设计时需要严格控制两个齿轮的中心距公差,中心距偏差过大会导致齿侧间隙不合理,间隙过小会出现卡滞、运转发热严重的问题,间隙过大则会导致换向冲击、传动精度下降。齿顶圆与齿根圆的尺寸公差按照中等精度传动要求设定,既满足通用传动场景的精度需求,又不会因为过高的精度要求提升加工成本。齿端做了小角度倒角处理,一方面是去除加工毛刺避免安装时划伤配合零件,另一方面在换挡啮合时能起到导向作用,让齿轮更顺畅地进入啮合位置,减少打齿风险。

  安装边界方面,齿轮内孔与传动轴的配合采用基孔制过渡配合,既保证传动过程中不会出现相对转动,又能在维修时顺利拆卸。键槽的位置与尺寸按照标准平键规格设计,不需要定制非标键即可完成装配。齿轮的最大外径尺寸经过核算,保证在箱体内部运转时不会与箱体内壁、相邻挡位齿轮发生运动干涉,轴向尺寸也预留了换挡滑移的行程空间,满足拨叉带动齿轮轴向移动完成挡位切换的动作需求。齿面的粗糙度要求控制在合理范围,既降低啮合过程中的摩擦损耗,又不会因为过高的表面处理要求增加加工工序成本,适配批量生产的工艺要求。在结构细节上,轮毂部分的厚度经过强度校核,能承受额定扭矩下的剪切应力,不会出现轮毂开裂的失效问题,轮缘与轮毂之间的过渡圆角做了优化,减少应力集中,提升齿轮的疲劳寿命,适配长期交变载荷下的运行工况。
