多轴滑动啮合齿轮变速传动结构

项目分类:齿轮 发布时间:2022-07-30 ID:686967
  • 多轴滑动啮合齿轮变速传动结构
  • 多轴滑动啮合齿轮变速传动结构
  • 多轴滑动啮合齿轮变速传动结构
  • 多轴滑动啮合齿轮变速传动结构
  • 多轴滑动啮合齿轮变速传动结构
  • 多轴滑动啮合齿轮变速传动结构
  • 多轴滑动啮合齿轮变速传动结构
  • 多轴滑动啮合齿轮变速传动结构
  • 多轴滑动啮合齿轮变速传动结构
  • 多轴滑动啮合齿轮变速传动结构
  • 多轴滑动啮合齿轮变速传动结构
  • 多轴滑动啮合齿轮变速传动结构
  • 多轴滑动啮合齿轮变速传动结构

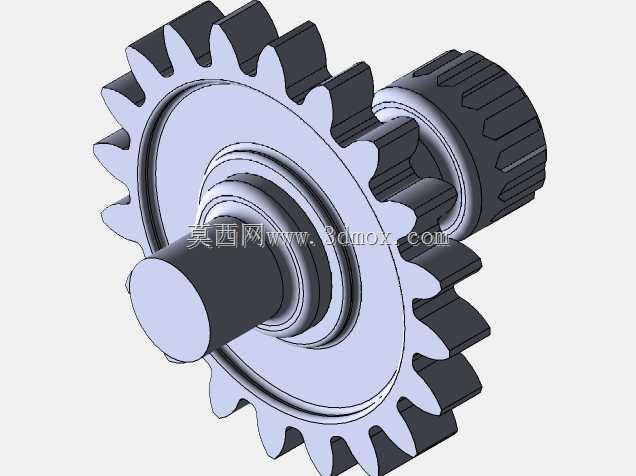

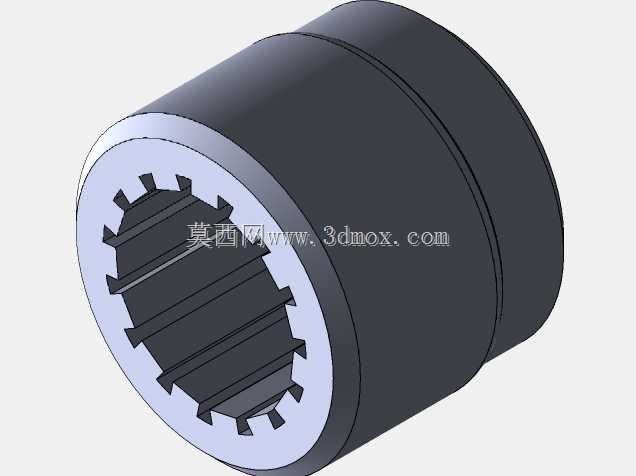

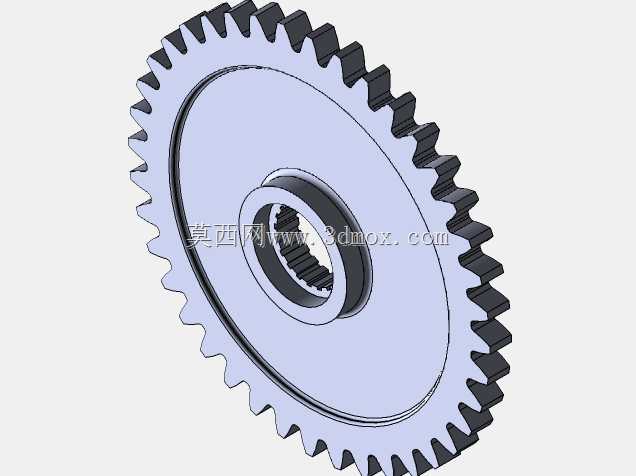

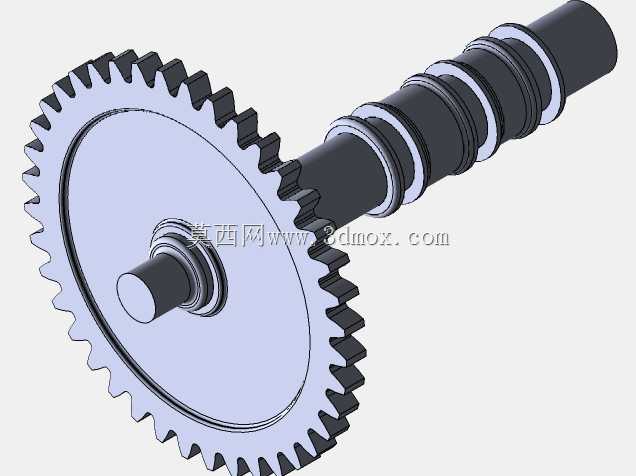

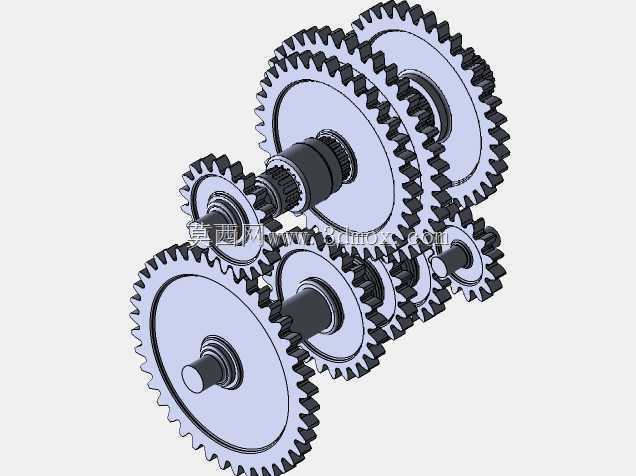

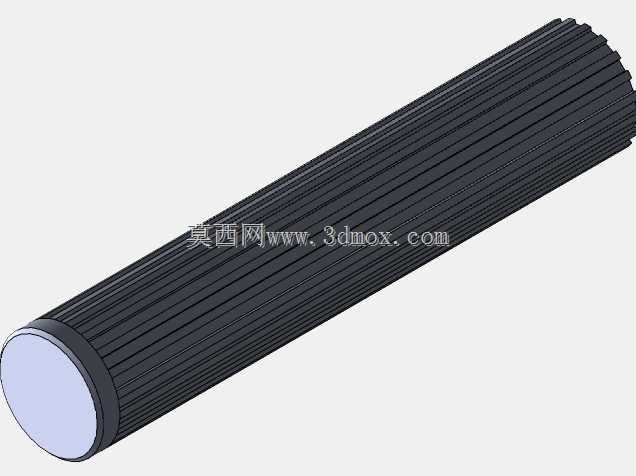

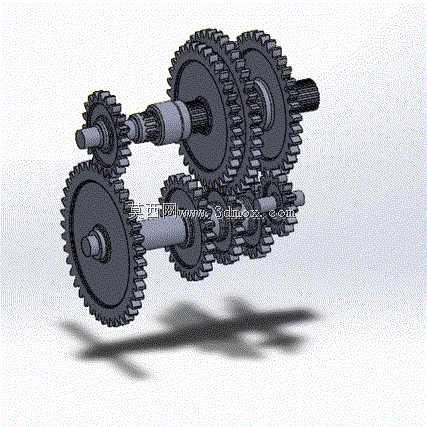

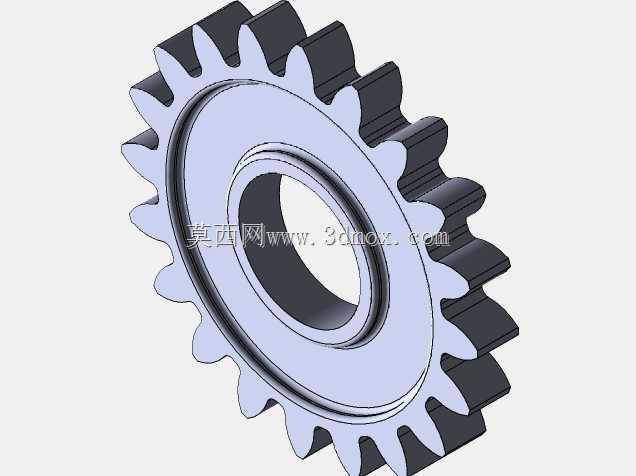

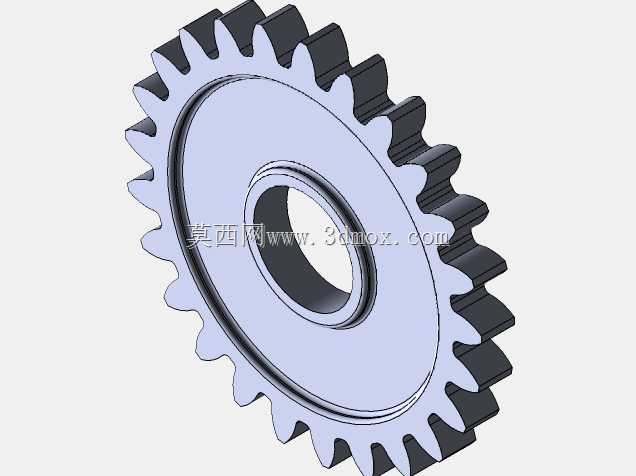

  这套滑动啮合传动结构,是手动变速设备里最经典的动力传递构型,在中小功率的工业变速装置、老式机床主轴进给箱、农用机械变速单元、小型工程机械传动系统里都有广泛应用,核心靠不同齿数的齿轮沿轴向滑移,和对应轴上的固定齿轮啮合,实现不同传动比的切换,以此匹配负载端的转速、扭矩输出需求。从结构布局来看,这套传动组件采用平行三轴布置,输入轴、中间轴、输出轴的轴系同轴度公差控制在0.02mm以内,避免啮合过程中出现偏载、齿面异常磨损的问题;轴上加工有花键结构,和滑移齿轮的内花键采用间隙配合,配合间隙控制在0.01-0.03mm区间,既保证齿轮滑移时无卡滞,又能在啮合传动时稳定传递扭矩,不会出现周向晃动。滑移齿轮的齿端都做了15°的倒角修型,

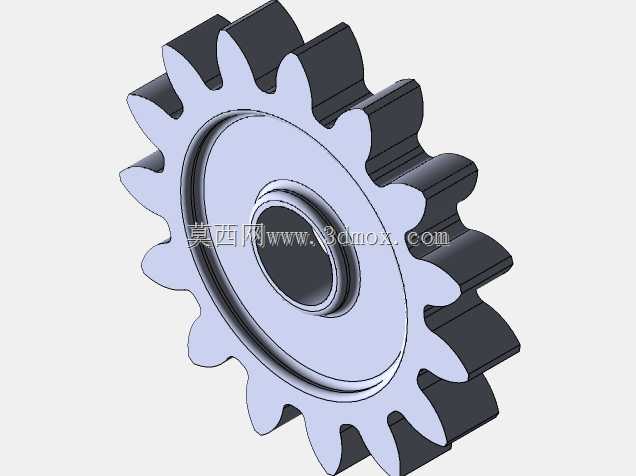

  长度控制在2-3个齿距,换挡时能顺畅导入啮合位置,避免打齿问题;所有啮合齿轮的模数统一为2.5,压力角采用标准20°,齿面粗糙度控制在Ra1.6以下,固定齿轮和轴之间采用过盈配合加平键周向固定,过盈量根据轴径大小控制在0.02-0.04mm,保证高速传动时齿轮不会出现相对轴的窜动。轴系的支撑位置都预留了深沟球轴承的安装位,轴承位的轴颈公差采用k6级,和轴承内圈过盈配合,箱体上的轴承安装孔公差采用H7级,保证轴承装配后游隙符合设计要求,传动过程中无异常振动。安装边界方面,整套传动结构的轴向总长度控制在280mm以内,径向最大轮廓尺寸不超过160mm,输入、输出轴的轴伸端都采用标准渐开线花键结构,方便和动力输入端、

  负载输出端的联轴器快速对接,箱体安装面预留了4个M8的螺栓固定孔,孔位公差控制在±0.1mm,能直接适配同规格的通用齿轮箱安装基座。设计过程中,滑移齿轮的拨叉槽位置做了加厚处理,槽宽和拨叉的配合间隙控制在0.2mm以内,避免换挡时拨叉和槽壁出现硬碰撞;齿轮的变位系数根据每对啮合副的传动比做了匹配调整,小齿轮采用正变位提升齿根强度,大齿轮采用负变位保证啮合重合度,整套结构的传动比覆盖范围从1.2到4.8,共设置4个前进挡位,能满足不同工况下的转速输出需求。实际应用中,这套结构的传动效率能达到96%以上,相比同步器结构成本更低、抗过载能力更强,适合在重载、换挡频率不高的工业传动场景使用;建模过程中所有齿轮的齿形都按照渐开线方程精确生成,

  齿向修形量根据轴的受力变形量做了补偿,保证满负载传动时齿面接触斑点沿齿长方向覆盖不小于70%,沿齿高方向覆盖不小于50%,避免出现齿端接触导致的早期点蚀问题。轴上的轴肩、退刀槽、圆角都按照机械设计标准做了规范处理,轴肩过渡圆角不小于R2,避免应力集中导致的轴断裂问题;所有零件的装配关系都做了干涉检查,滑移齿轮在全行程移动时和相邻固定齿轮、箱体内壁的最小间隙不小于2mm,不会出现运动干涉。这套结构的润滑方式采用飞溅润滑,箱体内加注齿轮油的液位控制在中间轴最低齿轮的1/3齿高位置,既能保证齿轮啮合时带油充分润滑,又不会因为搅油阻力过大造成功率损失;轴伸端的密封位预留了骨架油封的安装槽,能有效防止齿轮油渗漏,同时阻挡外部粉尘进入箱体内部。
