两件式不锈钢平合页结构设计方案

　　日常做设备护罩、小型机柜、室内门窗的结构设计时，铰接部位的选型往往是容易被忽略却直接影响整机使用体验的环节，这款两件式平铰链就是针对轻载铰接场景做的标准化结构设计。从实际应用场景来看，这类平铰链的适配范围非常广，小到通讯设备的机箱检修门、工业控制柜的侧开护板，大到室内木质门窗、轻型设备的可拆卸舱门，都能用到这类结构，它的核心作用是实现两个被连接件之间的绕轴旋转开合，同时保证合页安装后两个页片贴合面无明显错位，开合过程无卡滞、无旷量。

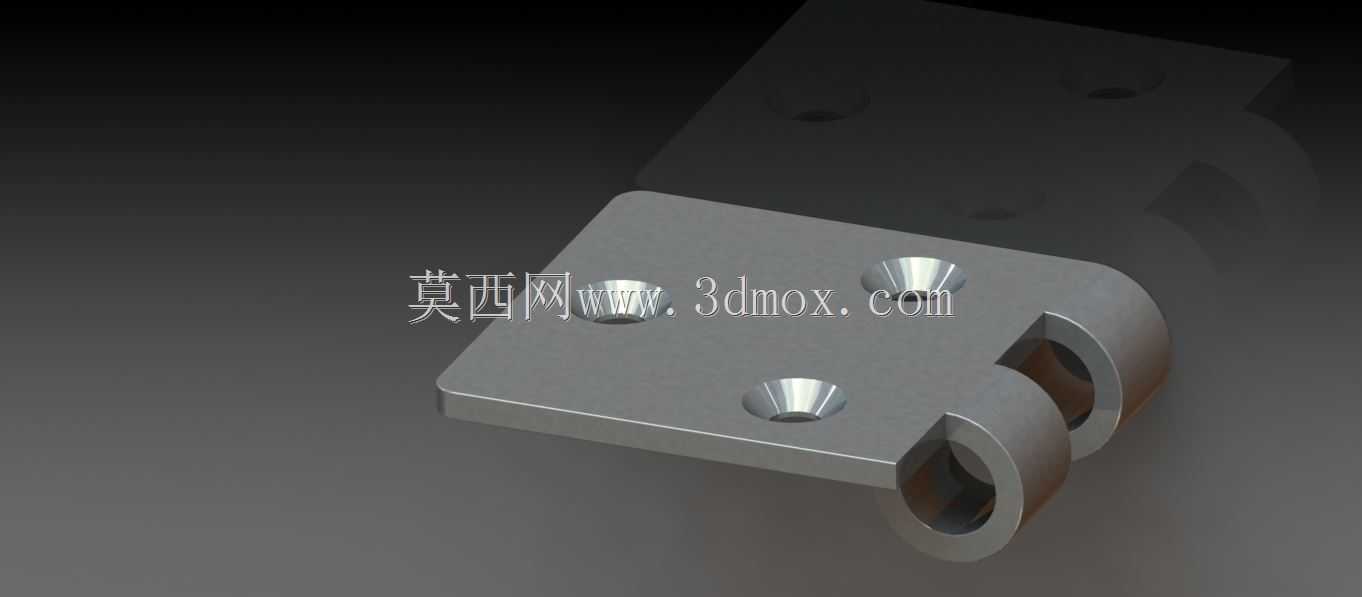

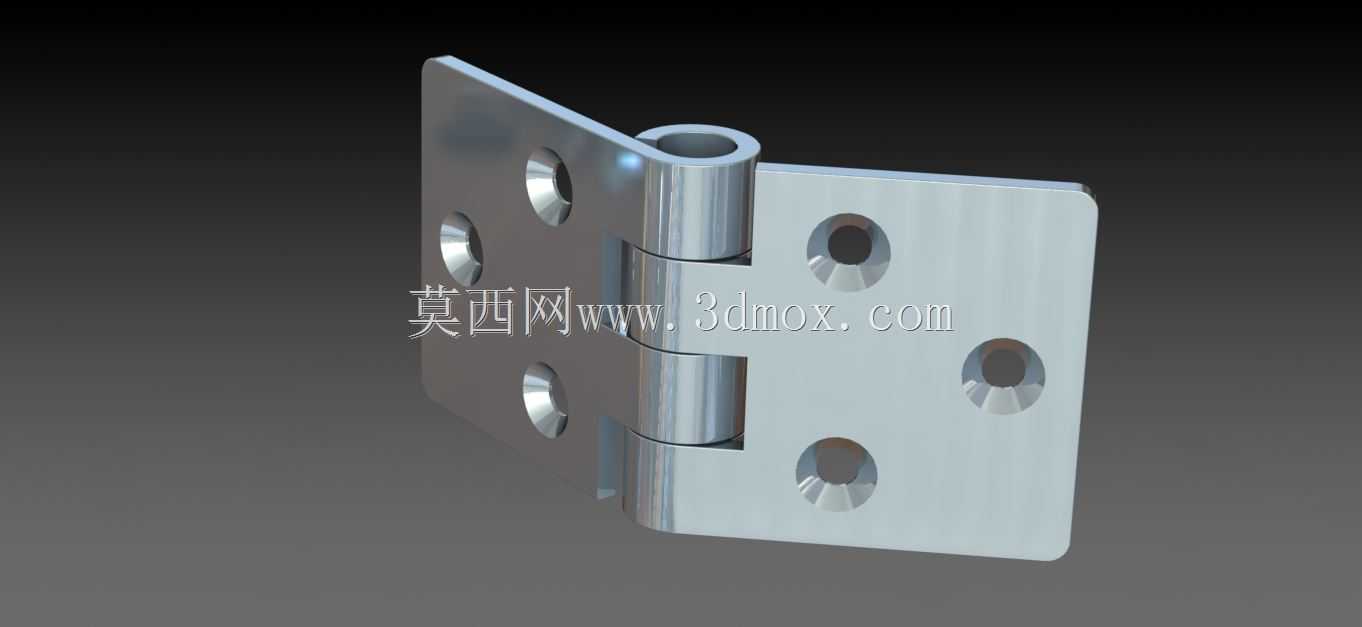

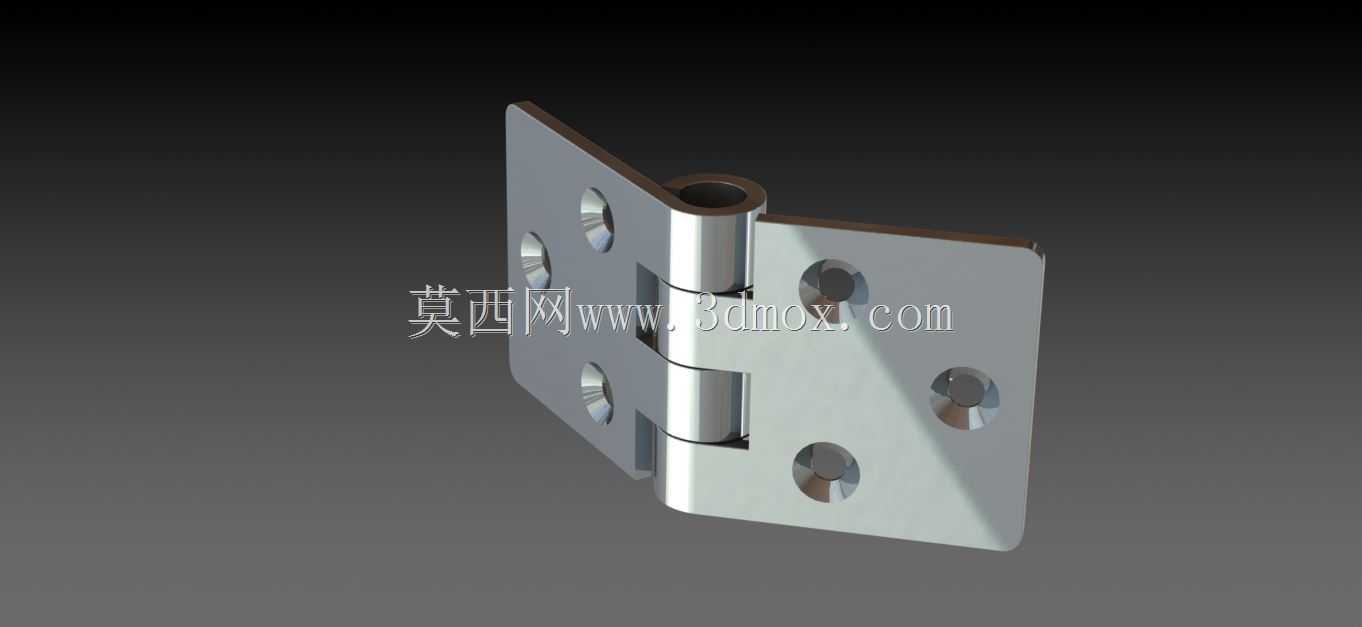

　　从功能特性上看，这款平铰链采用分体式两片页加中间卷制销轴筒的结构，两个页片分别通过紧固件固定在需要铰接的两个构件上，中间的销轴筒穿入圆柱销后即可实现铰接功能，相比一体冲压的小型合页，这种结构的页片厚度更足，卷制的销轴筒配合长度更长，能承受的径向载荷更大，开合过程的稳定性更好，不会因为频繁开合出现页片变形、销轴脱出的问题。页片上的安装孔采用沉孔设计，安装后紧固件的头部可以完全沉入沉孔内，不会突出页片表面，既避免了开合过程中紧固件刮擦对面构件，也能让合页安装后外观更平整，没有突出的磕碰风险。

　　做这款合页的三维结构设计时，首先要确定的是安装边界尺寸，常规同规格平铰链的单页片长度控制在50mm到70mm区间，宽度在40mm到60mm区间，页片厚度根据载荷等级选1.5mm到2.5mm的不锈钢板材，中间卷制的销轴筒内径匹配3mm到5mm的圆柱销轴，卷边的接缝处要做贴合处理，避免卷筒存在缝隙导致销轴晃动。设计时要注意两个页片的合模间隙，也就是两个页片贴合时的轴向间隙，要控制在0.1mm到0.2mm之间，间隙太小会导致开合时两个页片互相摩擦，转动阻力大，间隙太大则会出现铰接部位的轴向窜动，影响连接精度。安装孔的位置要避开页片的折弯应力区，孔中心到页片边缘的距离不小于孔径的1.5倍，避免安装时紧固件压紧导致页片边缘变形，同时沉孔的深度要匹配所选沉头螺钉的头部高度，保证螺钉安装后头部不高出页片平面0.1mm以上。

　　在实际选型适配时，首先要确认被铰接构件的开合角度，这类平铰链的常规开合角度可以达到180度，完全满足大部分侧开门、检修盖的开合需求，如果是有特殊角度限位需求的场景，也可以在页片边缘增加限位凸台来限制最大开合角度，不需要额外加装限位结构。材质选择上，图示的不锈钢材质版本适合潮湿环境、户外设备或者有防腐需求的场景，比如户外通讯机柜、卫浴间的门窗构件，如果是室内干燥环境的普通设备，也可以换成冷轧钢镀锌的材质来降低成本，结构尺寸不需要做调整，只需要更改材料属性即可。

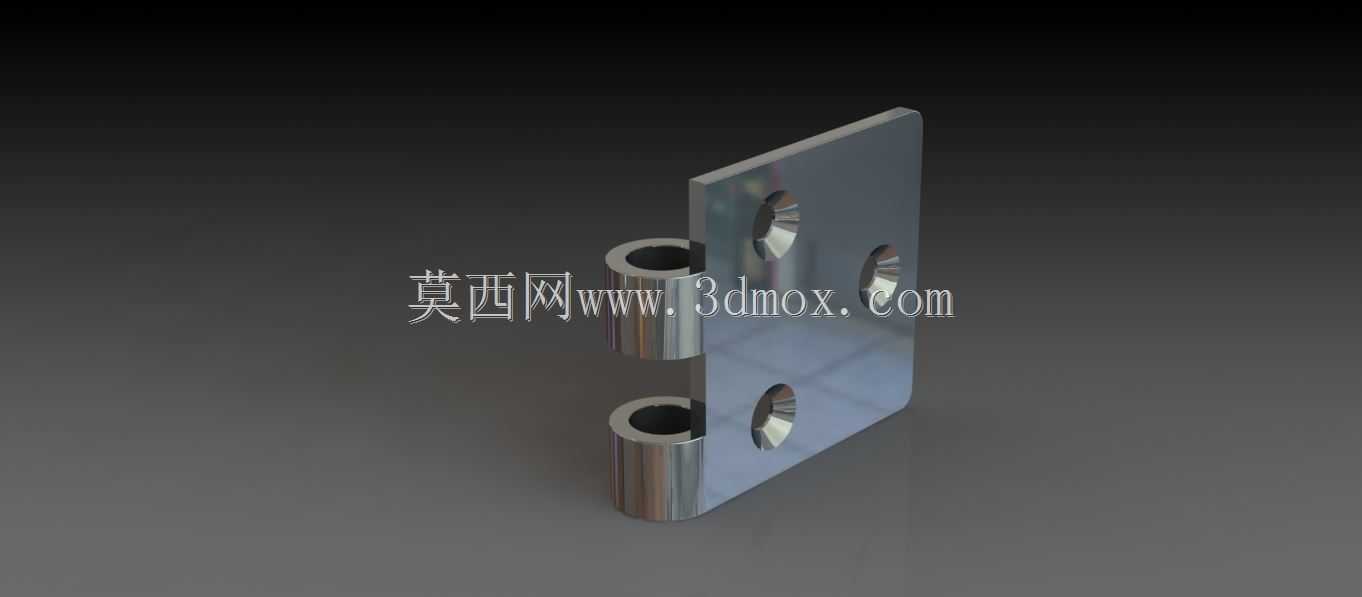

　　建模过程中要注意卷制销轴筒的工艺可行性，卷边的圆角半径不能小于板材厚度，否则冲压卷边时会出现板材开裂的问题，两个页片的销轴筒是交错排布的，合页组装后三个卷筒互相嵌合，穿入销轴后整根销轴的受力点分布均匀，不会出现局部应力集中导致销轴弯曲的情况。页片的所有边缘都要做倒钝处理，去除冲压产生的毛刺，避免安装和使用过程中划伤操作人员，这也是五金配件设计时容易被忽略的细节，尤其是用于民用设备、消费类产品的合页，边缘的圆角处理直接影响产品的使用安全性。

　　安装时要注意两个页片的定位精度，需要先在被连接件上划线定位安装孔的位置，保证两个页片的销轴筒同轴度误差在0.2mm以内，否则穿入销轴后会出现开合卡滞的问题，如果是批量安装的场景，可以做简单的定位工装来保证安装位置的一致性，减少现场调整的工作量。对于需要经常拆卸的铰接部位，这款合页的销轴可以采用可抽拉的结构，不需要完全拆卸紧固件就可以把两个铰接构件分开，方便设备的后期维护和零部件更换，比如通讯设备的检修门，需要拆卸门板做内部检修时，抽出销轴就可以直接取下门板，不需要拧下所有的安装螺丝，能大幅提升维护效率。

　　从结构强度校核的角度，这类轻载平铰链不需要做复杂的有限元分析，只要根据被连接件的重量选择对应厚度的页片和对应直径的销轴即可，常规2mm厚不锈钢页片搭配4mm直径的不锈钢销轴，单组合页可以承受10kg以内的门体重量，一般的小型机箱门、轻型柜门安装两组合页就完全满足承重需求，如果是更重的门体，可以适当增加合页的安装数量，或者加大页片厚度和销轴直径，不需要更改整体的结构形式。
