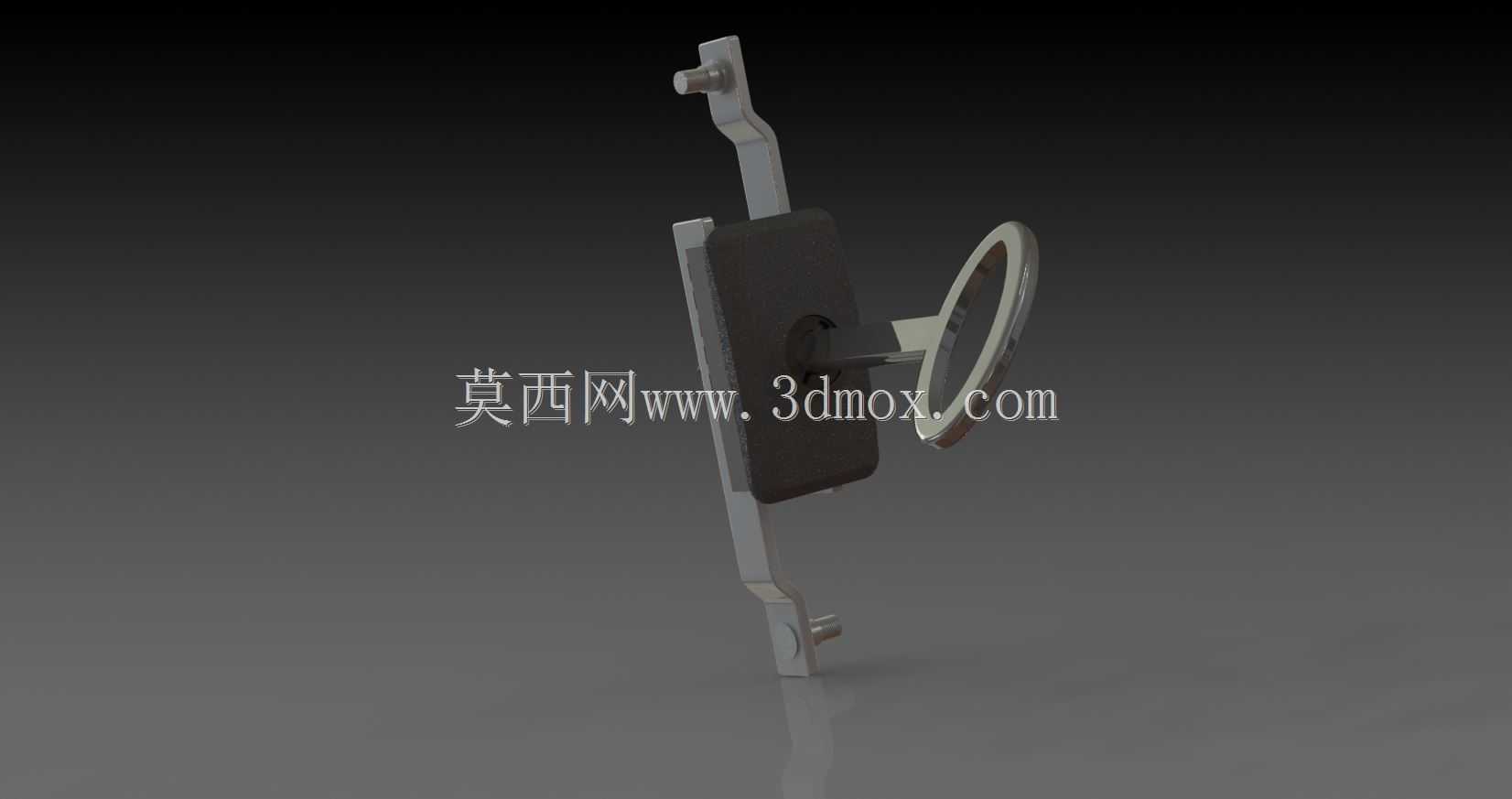

不带凸轮结构的三点式柜门锁止机构

　　这款三点式锁止机构主要面向各类工业柜体、通讯机柜、户外设备箱的门体锁闭场景，区别于常规带凸轮的锁体结构，其锁舌传动路径做了针对性优化，取消凸轮传动副后，锁体内部的传动间隙更小，长期使用后的磨损量更低，适配需要频繁启闭、对锁闭可靠性要求较高的使用场景。从实际应用来看，这类锁具常被用在高低压配电柜、户外通讯基站机柜、工业设备防护柜门、仓储密集柜等场景，相比单点锁，三点同步锁止的结构能让门体与柜体框架的贴合度更均匀，避免门体长期使用后出现边角翘曲、密封失效的问题，尤其是带密封胶条的户外柜体，三点同步压紧能让胶条的压缩量保持一致，有效提升柜体的防尘、防水密封性能。

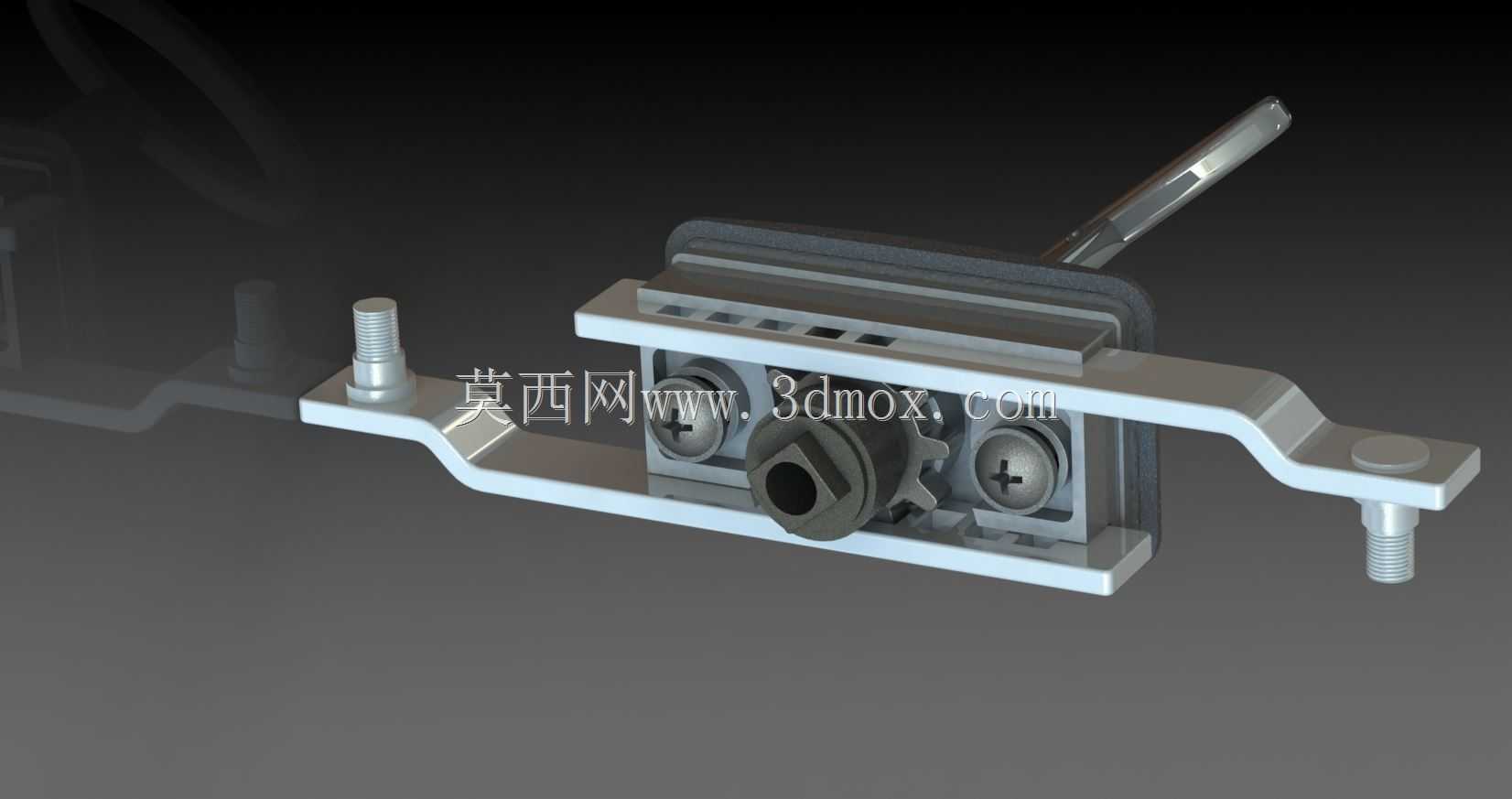

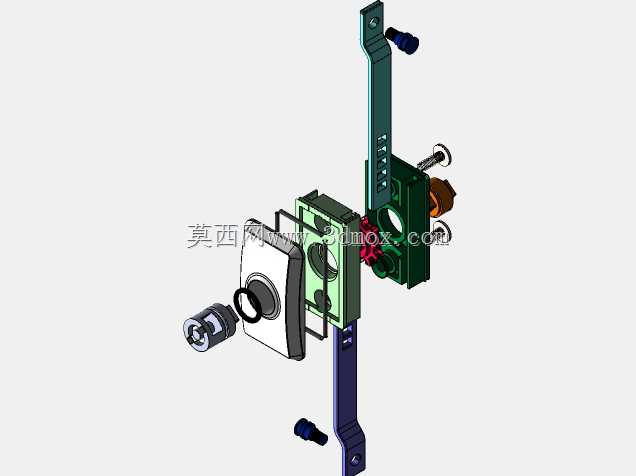

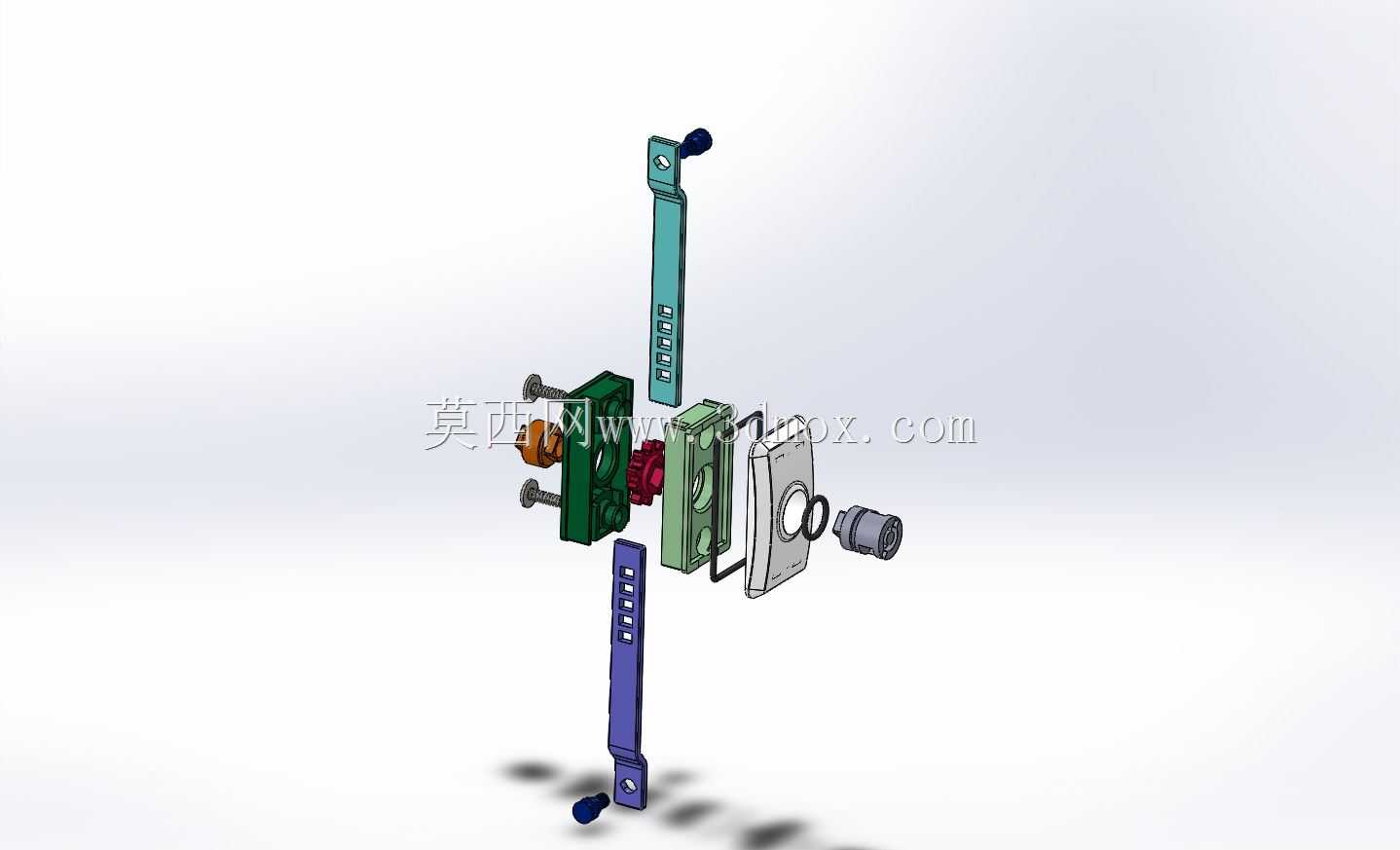

　　从结构设计逻辑来看，这款锁体的核心传动采用锁芯直接驱动上下锁舌连杆的布局，锁芯转动时，直接带动中部主锁舌伸出，同时通过锁体内部的拨叉结构同步带动上下两根竖向连杆动作，实现三个点位的同步锁止与解锁，取消凸轮结构后，传动链的零件数量减少，装配工序更简单，锁体整体的厚度也能做的更薄，适配门板厚度更小的安装场景。设计过程中需要重点关注锁舌的伸出量，常规工况下主锁舌与上下辅助锁舌的有效伸出长度控制在8-12mm区间，既保证足够的锁止啮合深度，避免受外力冲击时锁舌脱开，也不会因为伸出量过大导致解锁时锁舌与柜体安装槽卡滞。

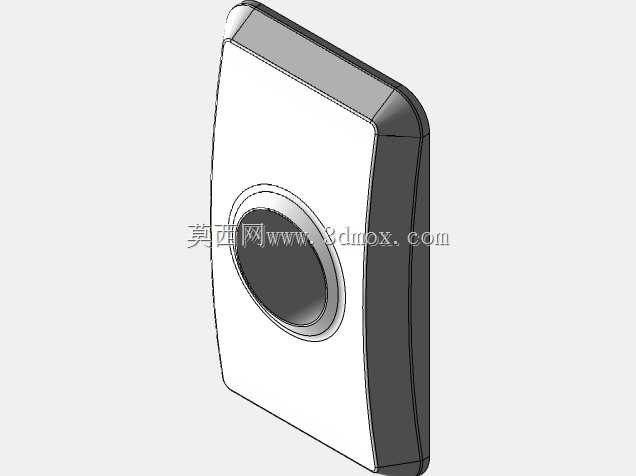

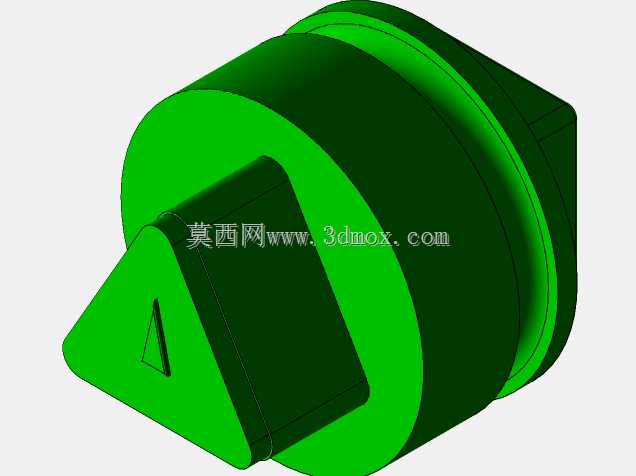

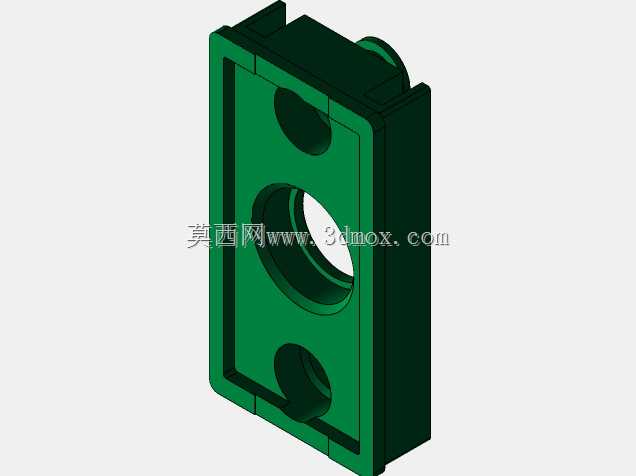

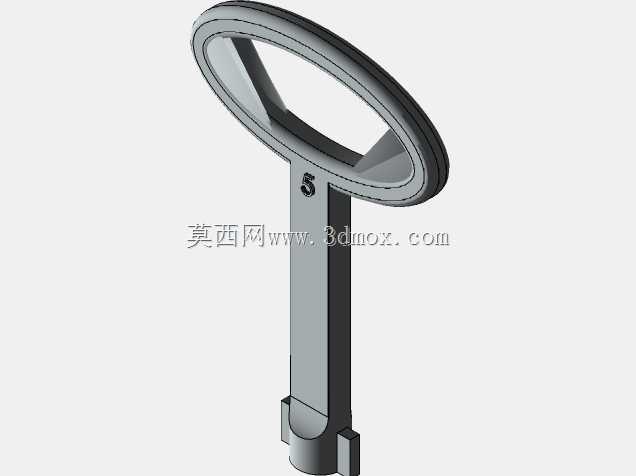

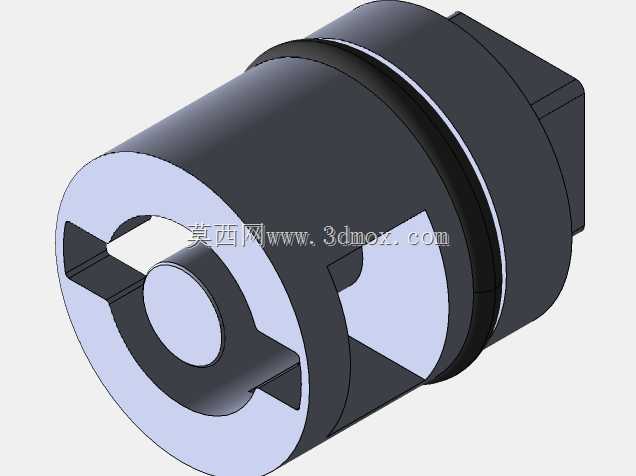

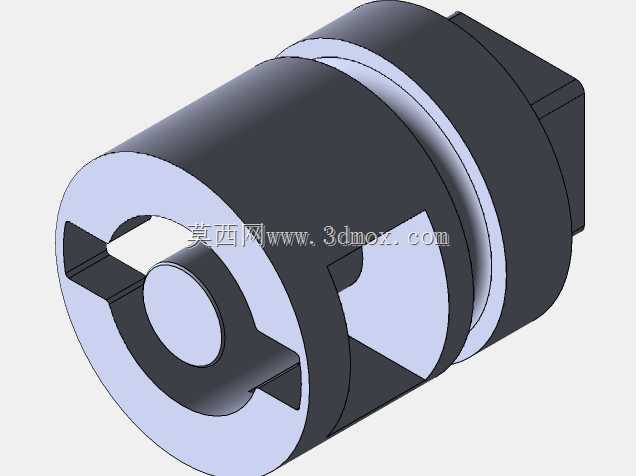

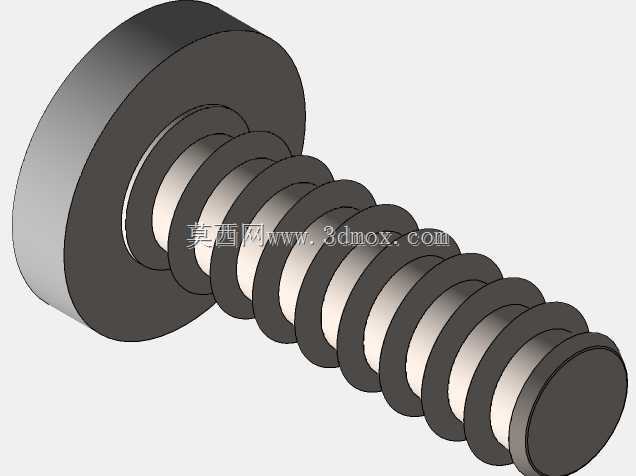

　　安装边界方面，这款锁体采用嵌入式安装布局，锁体主体嵌入门板预先开设的矩形安装孔内，通过锁体自带的固定卡扣或者侧边安装螺丝与门板固定，不需要额外的焊接或者复杂的钣金加工，适配门板厚度在1.2-2.5mm的冷轧钢板门板，也可适配同厚度的不锈钢门板、铝合金门板。上下连杆的长度可根据柜体门体的实际高度做裁切调整，常规适配的门体高度范围在1200mm-2200mm之间，连杆端部的导向结构需要与柜体框架上的锁扣座精准对位，安装时需要保证三个锁扣座的安装位置在同一条竖直线上，偏差控制在1mm以内，避免锁舌伸出时出现卡滞、不到位的情况。锁芯部分采用通用的弹子锁芯结构，适配标准钥匙，也可根据使用需求更换为通开锁芯、三角锁芯等特殊锁芯，满足不同场景的权限管理需求。

　　从功能特性来看，这款锁体在锁止状态下，三个锁止点同时承受门体的外力载荷，相比单点锁，抗撬、抗冲击性能提升明显，当门体受到意外撞击或者内部压力波动时，载荷会分散到三个锁止点位，不会出现单点受力过大导致锁体变形、门体弹开的问题。锁体内部的传动部件均采用金属材质冲压成型，表面做镀锌防锈处理，适配户外高湿、高盐雾的使用环境，长期使用不会出现传动部件锈蚀卡滞的问题。操作手感上，取消凸轮结构后，钥匙转动的力矩更均匀，解锁和锁止的转动角度控制在90度，符合日常使用的操作习惯，不会出现转动行程过大、操作费力的情况。在实际选型过程中，需要根据门体的密封胶条压缩反力调整锁舌的压紧量，保证锁止后胶条的压缩量在30%-40%之间，既保证密封性能，也不会因为锁止力过大导致钥匙转动费力、锁体磨损加快。针对户外使用场景，锁体与门板的安装接触面需要加装密封垫片，避免雨水从安装缝隙渗入柜体内部，锁芯位置需要加装防尘防水盖，减少灰尘、雨水进入锁芯导致的开锁卡顿问题。
