大行程触发式工业柜门锁结构设计

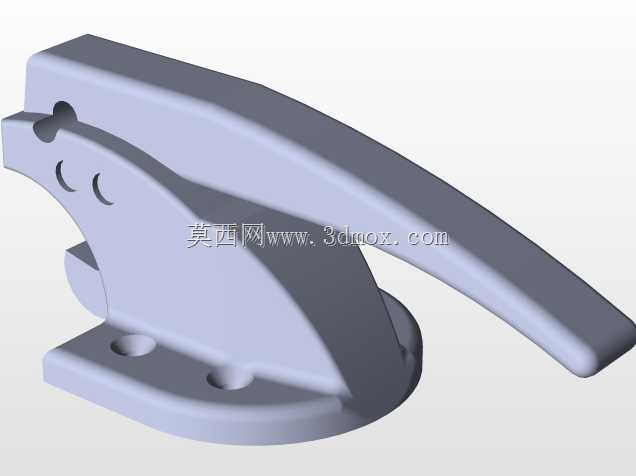

　　这款大行程触发式门锁主要面向工业柜体、设备舱门、检修防护门等需要快速启闭与可靠压紧的应用场景，在各类需要频繁开合、同时要求闭合后具备一定密封压紧力的设备上适配性极强，比如户外通讯机柜、恒温试验设备舱、工业机床防护门、特种车辆储物舱等场景都能见到这类锁具的应用。不同于普通小型搭扣锁，这款锁的触发扳把行程更长，闭合过程中能提供更大的拉紧行程，可抵消门体密封胶条的压缩量，保证门体闭合后密封面完全贴合，避免出现缝隙导致的防尘、防水性能下降问题。从结构设计逻辑来看，这款锁采用了杠杆触发的工作原理，长扳把作为力臂输入端，操作时只需按压扳把即可通过内部的凸轮联动结构带动锁钩完成锁紧动作，解锁时扳动扳把即可带动锁钩脱开，整个操作过程单手即可完成，

　　不需要额外工具，在需要快速开启检修的场景下能大幅提升操作效率。锁体底座采用圆形法兰安装结构，安装面上预留了两个对称的安装孔位，安装时可直接在门体安装面开出对应尺寸的沉孔与过孔，通过螺栓从正面直接固定，不需要在门体背部预留过多操作空间，适配厚度在1.5mm到5mm之间的各类金属门板、复合板材门板，安装边界兼容性较强。锁体的整体外形线条做了圆弧过渡处理，没有突出的尖锐棱角，避免人员操作时被剐蹭受伤，符合工业设备的安全设计要求。扳把的长度经过力学优化，操作时的力臂长度足够，普通人手操作的按压力度控制在15N到25N之间即可完成锁紧，不会出现操作费力的问题，同时扳把表面做了贴合手指弧度的造型，长时间操作也不会产生明显的压痛感。

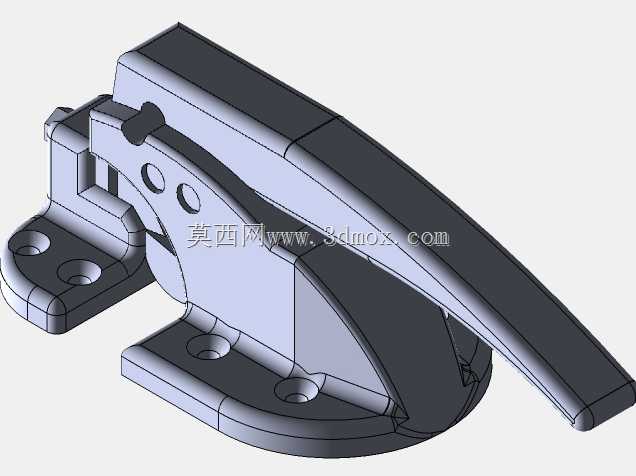

　　内部的锁钩联动结构做了行程限位设计，锁紧到位后会有明显的触感反馈，操作人员不需要额外确认就能判断锁具是否完全闭合，避免出现假锁的安全隐患。锁具闭合后，锁钩与锁座的啮合深度达到8mm以上，能承受不小于500N的横向拉开力，在设备受到振动、冲击的工况下也不会意外脱开，可靠性满足工业场景的使用要求。在建模过程中，各个运动部件之间预留了合理的装配间隙，扳把与底座之间的转动间隙控制在0.2mm到0.3mm之间，既不会因为间隙过大出现晃动松旷，也不会因为间隙过小导致转动卡滞，同时预留的间隙也能容纳一定的灰尘、杂物堆积，在多尘的工业环境下也能保证操作顺畅。锁体的底座安装面做了微凸的贴合面设计，安装时配合密封垫圈使用，可保证安装位置的防水防尘性能，

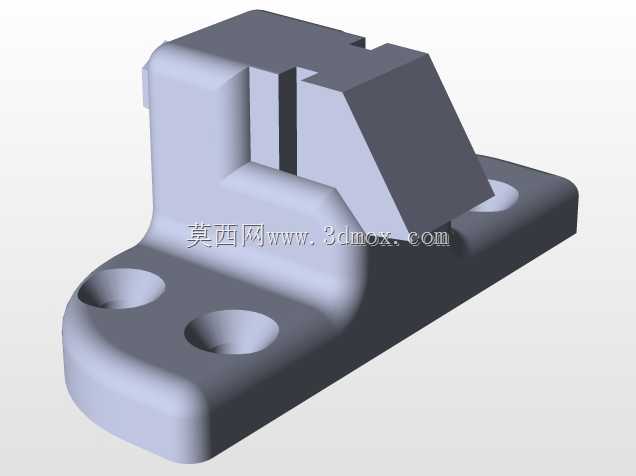

　　避免雨水、灰尘从安装孔位置进入柜体内部。这款锁的锁闭方向为垂直扳动式，安装时可根据门体的开启方向调整锁座的安装位置，不管是左开门还是右开门都能适配，不需要额外修改锁体本身的结构，通用性较强。不同于需要旋转多圈才能锁紧的旋转式门锁，这款触发式锁只需要一次扳动动作就能完成锁紧或解锁，操作步骤更少，在需要频繁启闭的设备上使用能明显降低操作耗时。锁体的整体外伸高度控制在合理范围内，安装后不会突出门板过多，避免人员通行时被磕碰，也不会因为外伸尺寸过大在设备运输过程中被撞坏。在结构强度设计上，扳把与底座的受力部位都做了加厚处理，转动销轴采用不锈钢材质，长期使用也不会出现磨损松旷的问题，锁钩部位采用了高强度的结构设计，承受拉力时不会出现变形断裂的问题。
