10:1传动比060ZB系列伺服齿轮箱结构

　　这款伺服齿轮箱采用单级行星传动架构，对应10:1的额定传动比，适配060法兰规格的伺服电机安装，在自动化产线传动链路、精密机床进给轴、工业机器人关节驱动、检测设备位移平台等场景中承担扭矩放大、转速匹配、负载惯量匹配的核心作用。从结构设计逻辑来看，输入端采用与伺服电机轴直接配合的抱紧式连接结构，无需额外联轴器即可实现电机输出轴与齿轮箱太阳轮的同轴传动，既压缩了整体传动链的轴向安装尺寸，也消除了联轴器装配带来的同轴度误差，能有效降低高速运转下的偏载振动。箱体内置的行星轮采用均载机构设计，三个行星轮沿太阳轮周向120度均匀分布，运转过程中可自动补偿齿轮啮合间隙，将回程间隙控制在精密传动要求的弧分级范围内，适配频繁正反转、

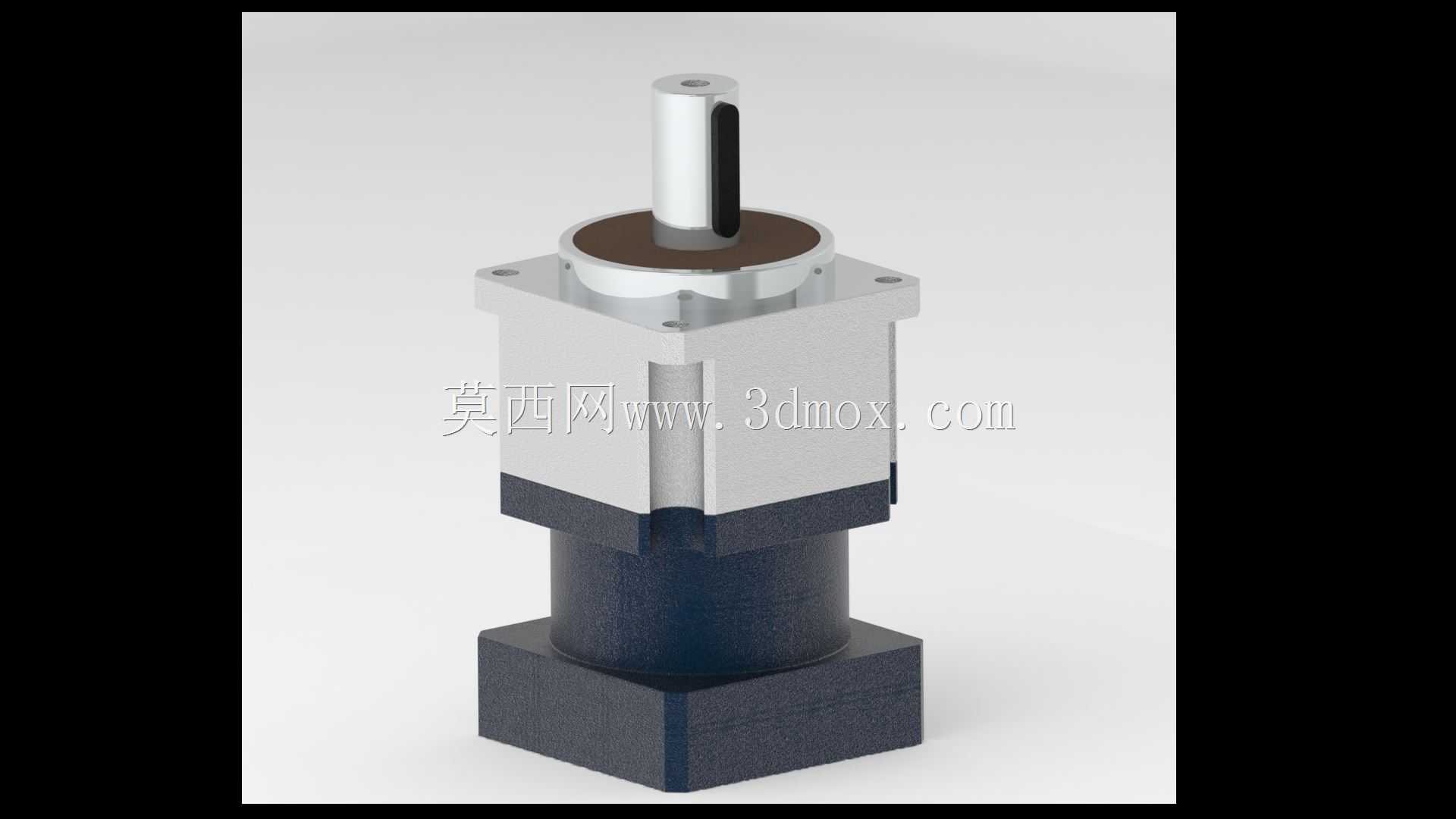

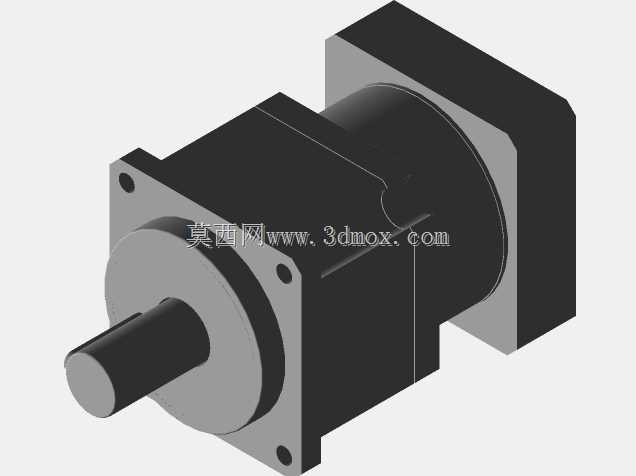

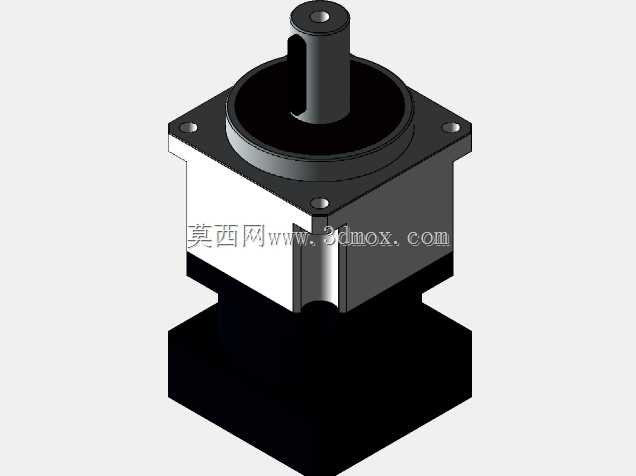

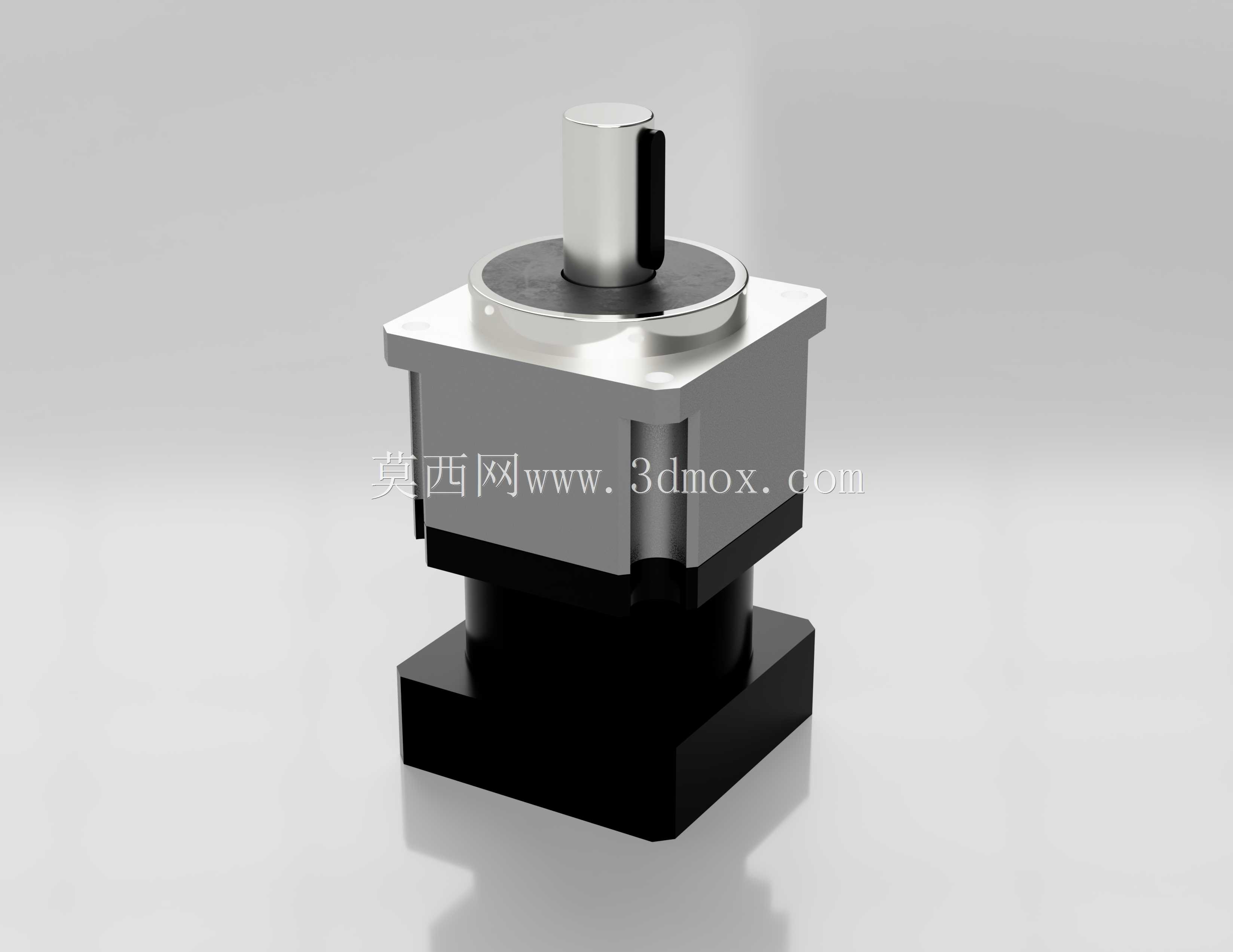

　　快速启停的伺服驱动工况。输出端采用方形法兰安装结构，安装孔位遵循通用伺服配套尺寸标准，可直接对接滚珠丝杠、同步带轮、旋转工作台等负载端部件，输出轴采用带键槽的实心轴结构，可传递额定工况下的输出扭矩，避免大负载下的轴连接打滑问题。从安装边界尺寸来看，箱体主体采用方形截面设计，最大外廓尺寸适配60法兰伺服电机的安装间距，输入端止口尺寸与标准060伺服电机的输出端止口完全匹配，安装时只需将电机轴插入齿轮箱输入端抱紧孔，锁紧抱紧螺钉即可完成装配，无需额外调整同轴度，大幅降低现场装配的调试难度。箱体外壳采用分段式结构设计，上段为银色硬质阳极氧化铝合金壳体，兼顾轻量化与散热需求，下段为发黑处理的钢制安装底座，提升输出端的结构刚性，

　　避免重载下的壳体变形。齿轮组件采用渗碳淬火合金钢材质，齿面经过精磨处理，齿形精度达到6级以上，可保证长期运转下的传动精度保持性，同时降低啮合噪音。在实际选型应用中，这类齿轮箱通常搭配额定转速3000rpm的伺服电机使用，输出端额定转速可降至300rpm，同时输出扭矩放大10倍，可满足大部分中低转速大扭矩的精密传动需求，比如在3C产品组装设备的搬运模组中，搭配该齿轮箱的伺服轴可实现0.02mm级的重复定位精度，在光伏组件排版设备的顶升机构中，可承受偏载工况下的冲击负载，不会出现断齿或传动失效问题。设计过程中重点考量了伺服驱动的动态响应特性，通过优化行星轮的重量分布、降低齿轮啮合间隙，将齿轮箱自身的转动惯量控制在合理区间，

　　避免惯量过大导致伺服电机响应滞后，同时输入端的密封结构采用双唇形密封圈，可防止车间环境中的粉尘、切削液进入箱体内部，适配工业车间的复杂使用环境。箱体内部的润滑采用长效润滑脂填充，出厂时已完成注脂与密封，日常使用无需定期维护换油，降低设备的后期运维成本。从结构细节来看，太阳轮与行星轮的啮合侧隙经过严格选配，出厂时已调整至额定背隙范围，用户无需自行拆解调整，避免非专业拆解导致的精度丧失。输出端的轴承采用成对安装的角接触球轴承，可同时承受径向负载与一定的轴向负载，适配带轴向力的传动场景，比如垂直安装的升降轴应用，可承受负载端的轴向重力，不会出现轴窜动问题。
