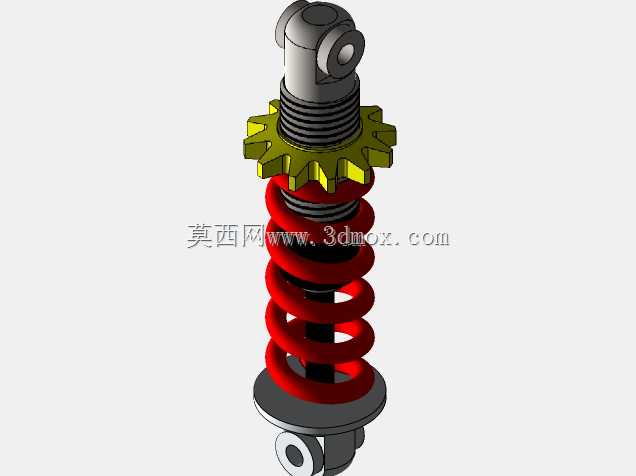

带侧置铰接耳座的立式减震缓冲部件

　　做设备结构设计这十几年，减震类部件的选型和建模从来都是容易被忽略但直接影响整机运行稳定性的环节，很多刚入行的工程师总觉得减震件就是个标准件随便选，真到现场调试才发现，安装边界不匹配、受力方向不对，跑起来整机共振、连接件松脱的问题一抓一大把。这次建模的这款立式减震总成，最初是针对小型通讯基站户外挂载设备的减震需求做的结构，后来调整了安装耳的尺寸公差后，也适配了不少小型工业控制柜、便携检测设备的减震场景。

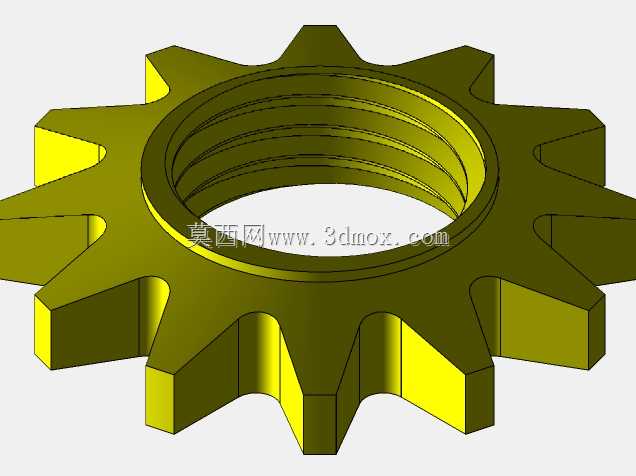

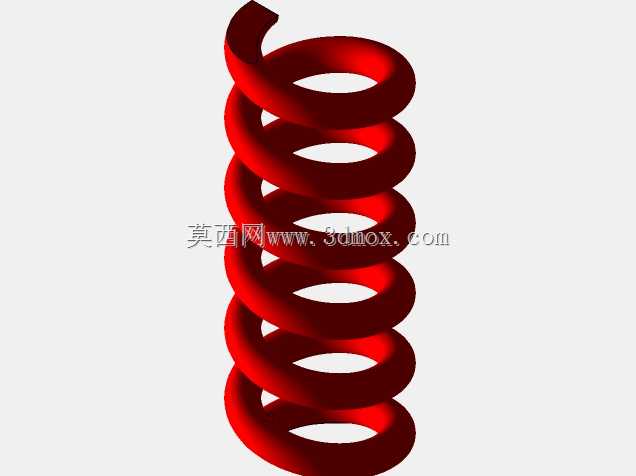

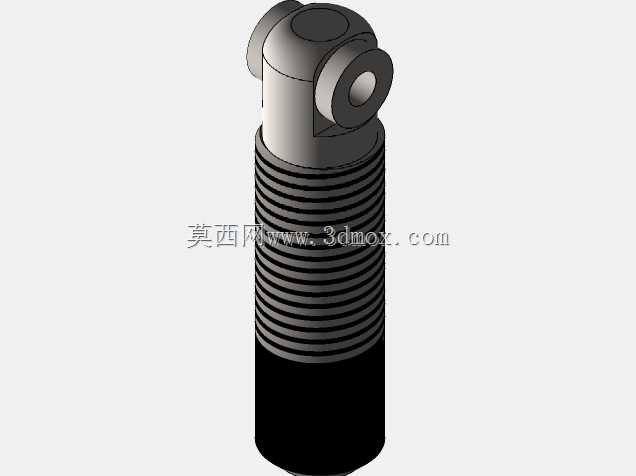

　　从结构上拆解来看，核心的立式导向杆采用实心圆柱结构，表面做了粗糙度约束，和上端的安装限位盘采用过盈配合压装，避免长期受冲击后出现杆盘松脱的问题。下端的圆形安装底座是主要的承载面，底座厚度根据额定载荷做了等强度设计，边缘做了R角过渡，既避免应力集中，也能防止安装时刮伤配套的安装面板。侧置的铰接耳座是这个结构区别于普通平板减震器的核心设计，耳座内孔镶嵌了自润滑衬套，铰接轴穿装后可以允许部件在小角度范围内摆动，抵消设备运行时产生的非轴向冲击力，不会像刚性固定的减震件那样，长期受侧向力导致橡胶阻尼层提前开裂失效。

　　做三维建模的时候，首先要卡准的就是安装边界尺寸：导向杆的伸出长度要满足设备最大振幅下的行程需求，不能出现减震压死或者杆脱出的问题，建模时特意留了15%的行程余量，应对极端工况下的超程冲击。底座的安装孔位采用对称分布设计，孔距公差控制在±0.1mm，适配市面通用的安装面板开孔规格，不需要用户二次改孔。侧置铰接耳的中心高是关键尺寸，建模时反复核对了和配套铰接支架的配合公差，耳座两侧的平行度公差做了严格约束，避免安装后出现铰接卡滞、摆动不畅的问题。

　　实际应用场景里，这类减震部件的用途比很多人想象的广：户外挂载的通讯设备受风吹会产生持续微振，用普通橡胶减震垫时间长了橡胶老化快，用这款带铰接结构的减震总成，既能缓冲垂直方向的振动，也能通过铰接结构释放风载带来的侧向摆动力，大幅延长减震件的使用寿命。小型工业风机、便携检测仪器的安装位如果有空间限制，没法布置多组减震垫，单组这款减震总成就能实现多方向的缓冲，节省安装空间。建模过程中特意把阻尼层的安装槽做了限位结构，更换阻尼件的时候不需要完全拆解整个部件，松开底座的压环就能更换不同阻尼系数的填充件，适配不同载荷的设备减震需求，后期维护的便利性提升很多。

　　很多工程师建模的时候容易忽略减震件的动态干涉问题，这次建模特意做了运动仿真模拟，模拟最大振幅、最大摆角下的部件运动轨迹，确认导向杆和底座、铰接耳和配套支架之间没有干涉点，所有配合面的间隙都留足了公差带，不会因为加工误差导致装配卡滞。底座和阻尼层接触的面做了防滑滚花结构，增大摩擦力，避免长期受冲击后阻尼层出现移位，影响减震效果。导向杆的顶端做了倒角导向，安装的时候可以快速穿入设备的安装孔，提升装配效率。
