仿子弹构型水下遥控潜器连接基座结构

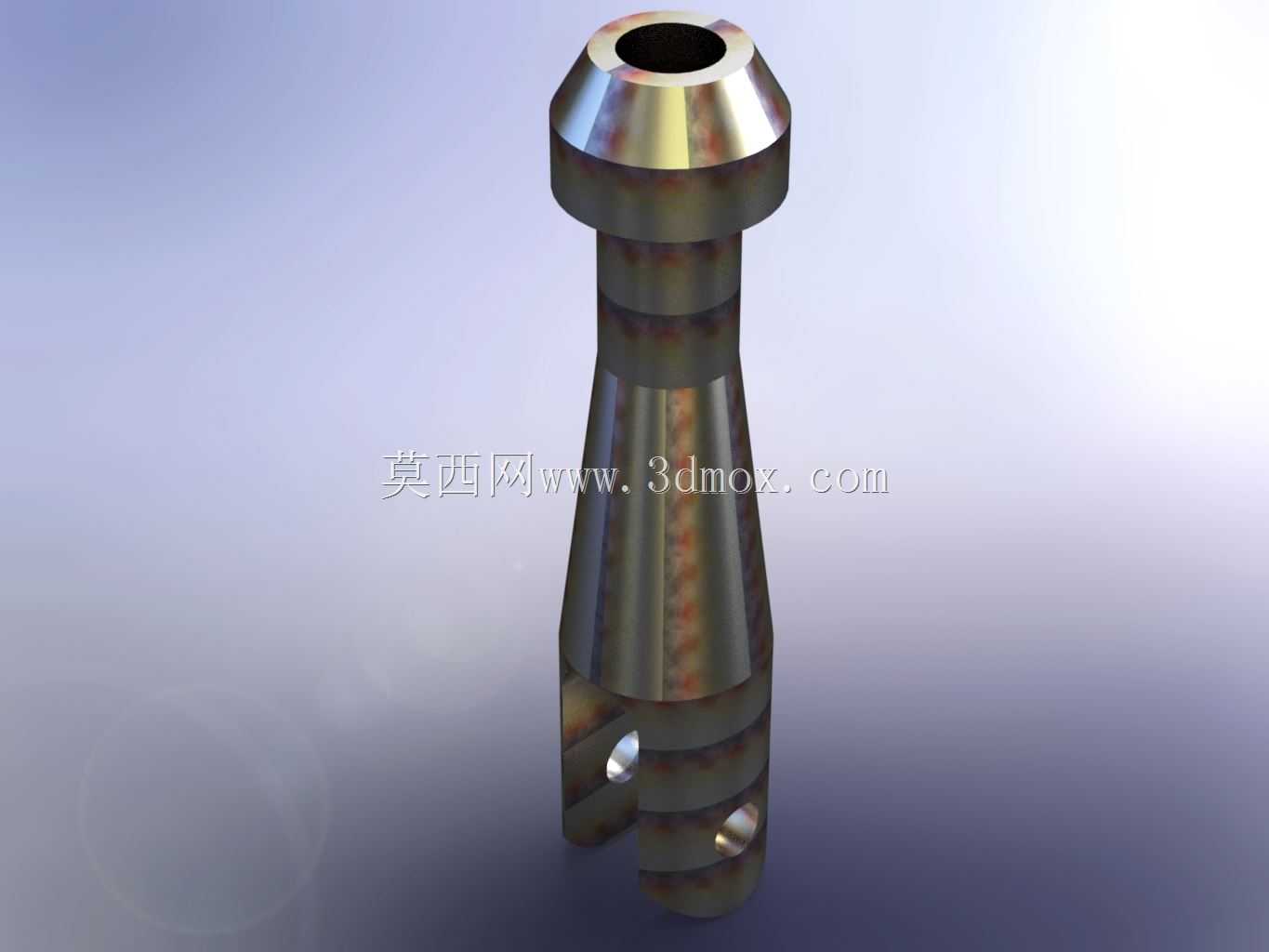

　　这款仿子弹流线构型的水下潜器连接结构件，主要应用于小型遥控潜水器的动力段与载荷舱衔接部位，在近岸浅海勘查、水下管线巡检、养殖区网箱排查这类作业场景中，这类衔接结构的水阻表现直接影响潜器的续航时长与姿态稳定性。从结构功能来看，该部件上端采用锥面收口设计，内孔为通腔结构，主要用于穿接信号线缆与动力供电线路，锥面的过渡角度经过反复迭代，能够降低潜器垂向运动时的紊流产生，避免水流在衔接位置形成涡流干扰内置传感器的采样精度。部件中段为等径直段，外圆面预留了多道环槽，这些环槽并非减重设计，而是用于嵌装丁腈橡胶O型密封圈，当上下舱段对接锁紧后，密封圈被压缩至环槽与对接内壁的间隙中，可实现10米水深范围内的静密封，

　　防止水体渗入舱体内部腐蚀电子元器件。下端的开槽结构为锁紧配合位，两个对称的径向通孔用于穿装圆柱锁紧销，当该基座插入载荷舱的对接座后，锁紧销穿入通孔即可完成周向与轴向的双向固定，开槽的宽度尺寸经过公差匹配，既保证装配时的顺畅推入，又能控制配合间隙在0.1毫米以内，避免潜器做横滚动作时出现衔接部位的旷量晃动。设计过程中优先考虑了水下工况的受力特性，整体构型沿用子弹头的低阻流线轮廓，没有多余的外凸结构，所有棱边都做了R0.5的圆角过渡，一方面减少水流冲刷带来的结构阻力，另一方面也避免尖锐棱边在水下挂扯渔网、水草等杂物。尺寸边界方面，该部件的最大外径位于上端锥面的根部，整体长度适配小型潜器的舱段直径，安装时不需要额外改动原有舱体的内壁结构，

　　上端锥面可直接卡入上舱段的内锥定位面，依靠锥面的自定心特性完成装配定位，不需要额外设计定位销结构，减少了零件数量与装配工序。材质选型上适配316不锈钢机加工或者POM材质注塑成型，不锈钢版本适用于有一定抗冲击需求的近岸礁石区作业场景，POM版本则适用于淡水养殖区的轻量化作业需求，两种材质的加工版本都可以沿用该三维结构的尺寸参数，不需要调整配合公差。从实际使用的角度来看，这类衔接结构的密封可靠性是核心指标，环槽的深度尺寸经过计算，匹配线径2毫米的O型圈时，压缩率控制在25%左右，既保证密封效果，又不会因为压缩量过大导致装配阻力过高，同时下端的锁紧销孔位置做了沉孔处理，避免销钉端部突出结构表面额外增加水阻。在潜器进行定深巡航时，

　　该结构的流线外形能够让水流平滑过渡到后端载荷舱，不会在衔接位置产生明显的流噪，对于搭载声呐探测模块的潜器来说，更低的流噪能够提升探测数据的清晰度。结构的壁厚设计经过强度校核，在承受1.5倍大气压的外压情况下，不会出现形变导致密封失效，中段直筒部分的壁厚均匀，机加工时可以采用棒料一次车削成型，减少二次装夹带来的形位公差，下端的开槽可以采用线切割工艺加工，保证两个槽面的平行度，避免锁紧时出现卡滞。
