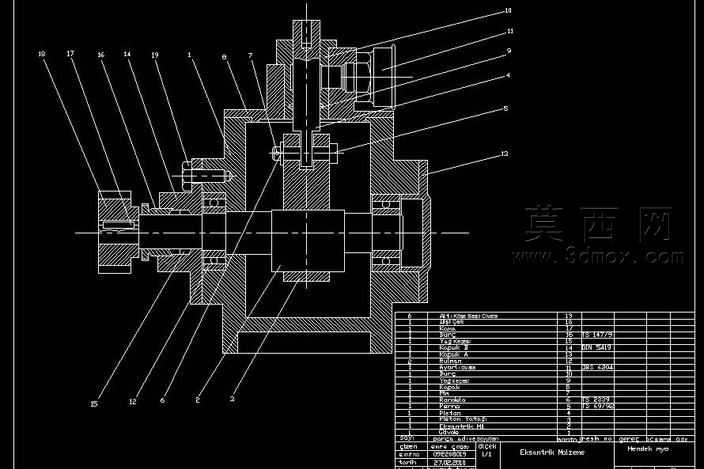

埃姆雷蒙太奇机械结构剖面设计图纸

本设计为机械传动类装配结构的剖面工程设计，通过三维建模软件完成整体结构的参数化搭建，建模过程严格遵循机械设计的公差配合规范，对每一处轴段、壳体腔体、啮合传动件、密封组件都进行了精准的尺寸约束，确保各零件装配后不存在干涉问题。建模阶段首先搭建核心传动轴的基准轴线，以此为定位基准依次排布轴上的传动齿轮、轴承、轴套、端盖等零件，再围绕传动组件构建外部壳体结构，对壳体的安装孔位、观察窗口、连接法兰都做了对应尺寸的匹配，同时预留了紧固件的安装空间，保证整体结构的装配合理性。材质设置上针对不同零件的功能属性做了区分，传动轴类零件采用合金结构钢材质参数，壳体类零件采用铸铁材质参数，密封件、衬套类零件采用非金属耐磨材质参数，在剖面视图中通过不同的剖面线填充样式区分不同材质的零件，让视图的可读性更强。渲染阶段采用工程制图的标准显示模式，以黑色为背景突出白色的结构线条，对零件的轮廓线、剖面线、中心线做了不同线宽的区分，清晰展现内部的传动路径、装配关系、零件层级。设计思路围绕紧凑化传动布局展开，将多级传动组件整合在封闭壳体内，既保证传动过程的稳定性，又通过壳体实现防尘、润滑储油的功能，同时在壳体侧面设置了可拆端盖，方便后期对内部传动件进行维护更换。图纸附带的零件明细栏对每一个序号对应的零件做了名称、数量、材料的标注，配合剖面视图的序号指引，能够清晰对应每一个零件的安装位置与结构形态，完整呈现整个机械结构的装配逻辑与工作原理，可用于同类传动结构的设计参考、机械制图教学演示以及装配工艺的方案验证。
