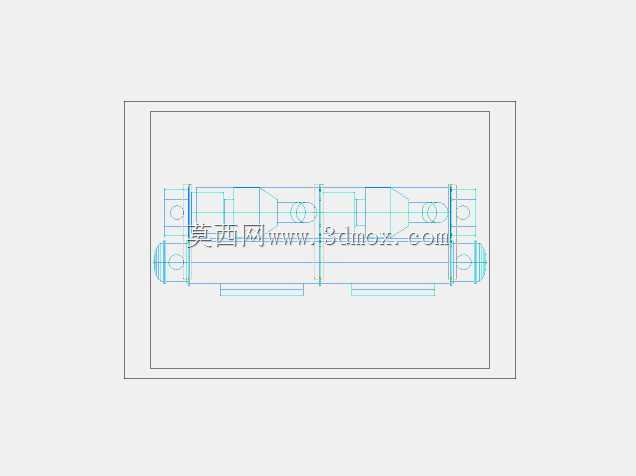

双联离心式冷水机组结构三维设计方案

　　在大型商业综合体、数据中心、工业制程冷却等场景中，单台离心式冷水机组往往难以匹配波动范围较大的冷量需求，且单机组故障时会直接中断供冷，影响生产运营或场所环境稳定性，双联离心式冷水机组的结构设计正是为解决这类痛点而生。这类设备采用两套独立的离心制冷循环单元并联集成在同一底座框架上，可根据实际冷负荷变化灵活调整运行台数，低负荷时单台机组运行维持能效，满负荷时双机组同时启动输出额定制冷量，单台机组需要维护时另一台可独立运行保障基础供冷，大幅提升供冷系统的冗余性与运行经济性。从结构设计逻辑来看，建模过程中首先要确定两套离心压缩单元的对称排布基准，两套单元的蒸发器、冷凝器筒体采用同轴平行布置，共用进出水总管接口，减少外部管路的连接复杂度，

　　同时要预留足够的检修操作空间，压缩单元端盖侧预留不小于筒体直径1.2倍的抽芯检修距离，满足后期换热管更换、压缩机拆解维护的操作需求。设备的底座框架采用型钢焊接结构，建模时需要核算每个支点的承重载荷，两套制冷单元的重量对称分布在底座纵梁上，地脚螺栓孔的位置要匹配常规工业机房的设备基础预留点位，底座高度设置要满足冷凝水管、冷冻水管的底部接管坡度要求，避免管路存气影响水系统循环。外形尺寸方面，这类双联机组的整体长度通常控制在单台离心机组的1.9倍以内，宽度与单台机组保持一致，不会额外增加机房的面宽占用，高度方向要预留顶部吊装检修的空间，压缩机上方的净空高度不小于2米，满足行车吊装作业的边界要求。在功能结构设计上，

　　两套机组的冷媒系统完全独立，避免单系统冷媒泄漏影响另一套单元的运行，水系统侧通过共用集管连接，每台机组的进出水管路设置独立的截止阀与流量检测装置，可单独切断单台机组的水路进行检修，不影响另一台机组的正常供冷。建模过程中需要重点校核管路的干涉问题，冷媒管路、油管路、线缆桥架分层布置，高温冷媒管与低温冷媒管之间预留足够的隔热间距，避免冷量损耗与管路凝露。设备的端部预留电控柜安装位，两套机组的控制单元集成在同一电控柜内，可实现运行状态的联动监控，自动根据负荷调整机组运行台数，同时预留远程通讯接口，可接入楼宇自控系统或工业制程控制系统。安装边界设计上，机组四周要预留不小于1米的通行巡检通道，控制柜侧预留1.5米的操作空间，

　　设备基础的承重能力要满足机组满水运行时的总重量要求，基础表面的水平度偏差控制在千分之二以内，避免机组运行时产生异常振动。这类双联结构的设计相比两台独立布置的离心冷水机组，可减少约30%的机房占地面积，减少外部管路的阀门、管件用量，降低现场安装的施工工作量，同时共用的水系统集管设计也减少了管路阻力损失，提升整个水系统的运行效率。在三维建模过程中，所有筒体的法兰接口位置、接管方向都要匹配实际工程的管路走向习惯，避免出现现场接管与结构梁、其他设备碰撞的问题，底座的吊装孔位置要根据机组重心设置，保证吊装过程中设备保持水平，避免吊装倾斜导致内部压缩单元的同轴度偏差。
