高压工况用清管器发射装置结构设计

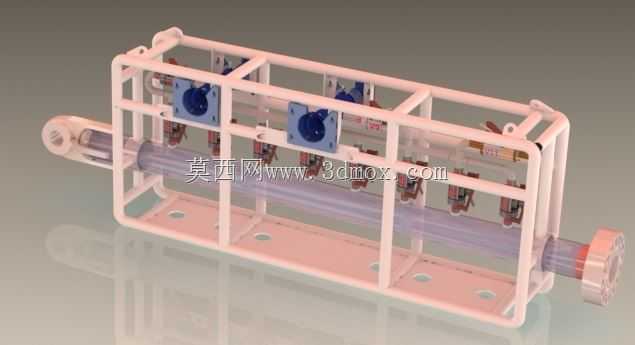

　　在油气开采、长距离流体输送管线的日常运维与投产前预处理环节，清管作业是保障管路输送效率、清除管内结垢与积液、排查管线形变的核心工序，而适配5000psi高压工况的清管器发射装置，是整条清管作业流程里的核心承压执行部件。这套装置的整体框架采用镂空式方管焊接结构，没有采用厚重的整体式承压壳体外覆护板的设计，主要是考虑到高压管汇现场安装时的吊装便利性，镂空结构既能让操作人员快速观察到内部阀组、仪表的工作状态，也能大幅降低装置整体自重，减少现场安装基座的承重负荷，框架底部预留的带安装孔的底板，可直接通过螺栓固定在预制的混凝土基座或者撬装平台上，安装时不需要额外焊接附属固定结构，适配现场快装的作业需求。

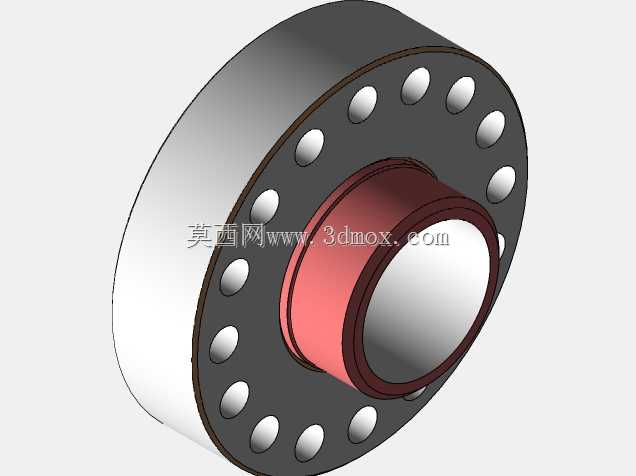

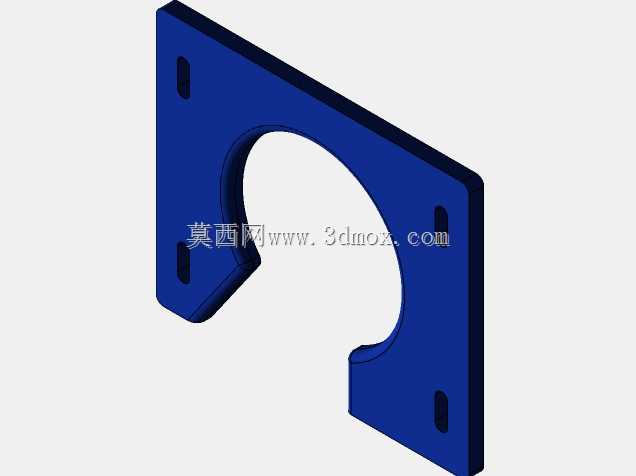

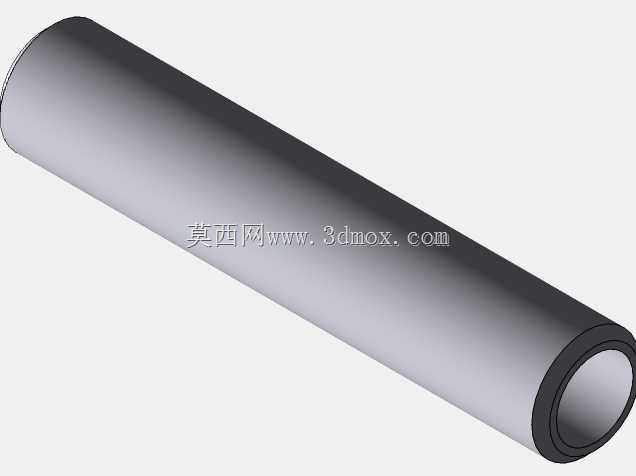

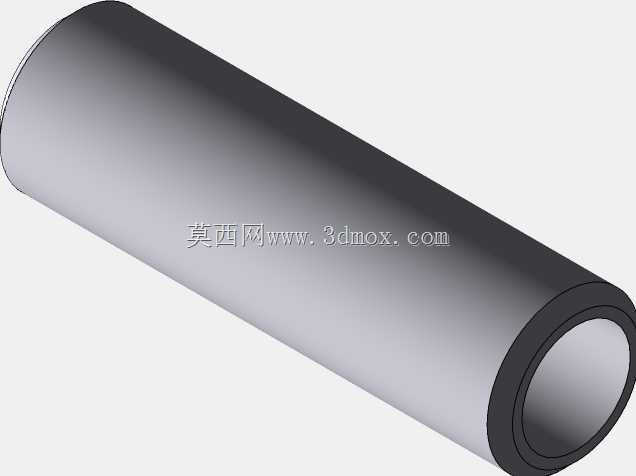

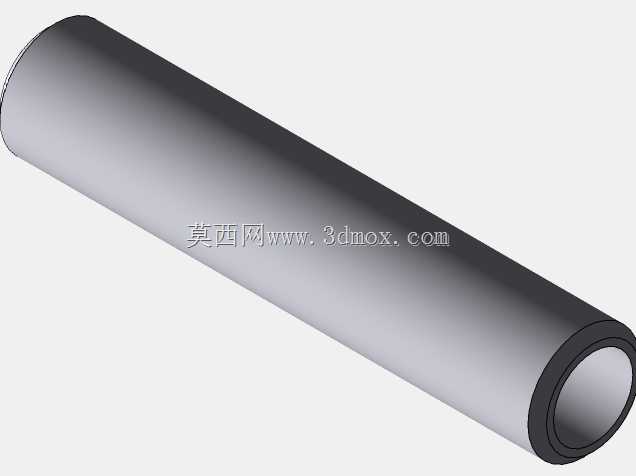

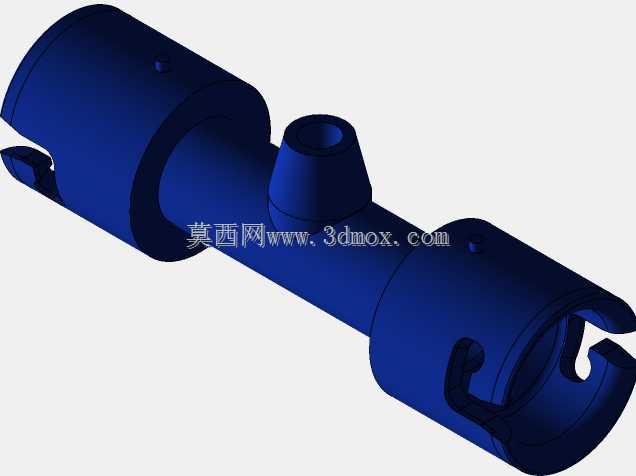

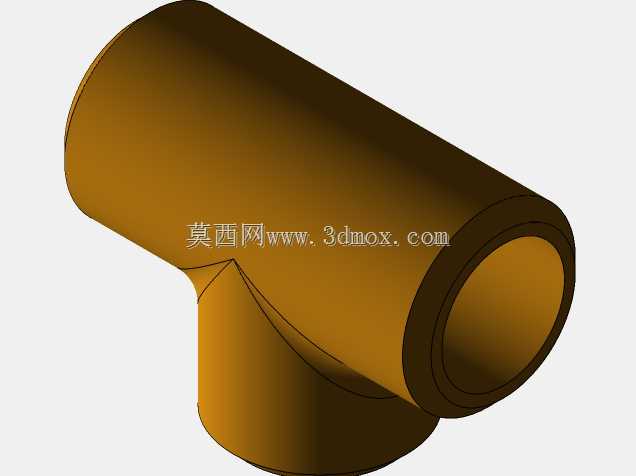

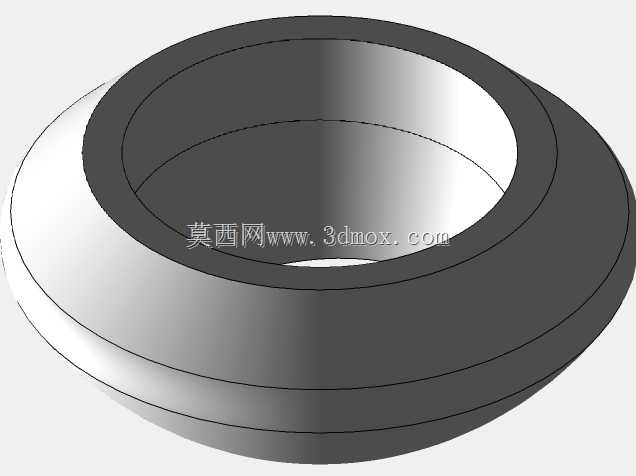

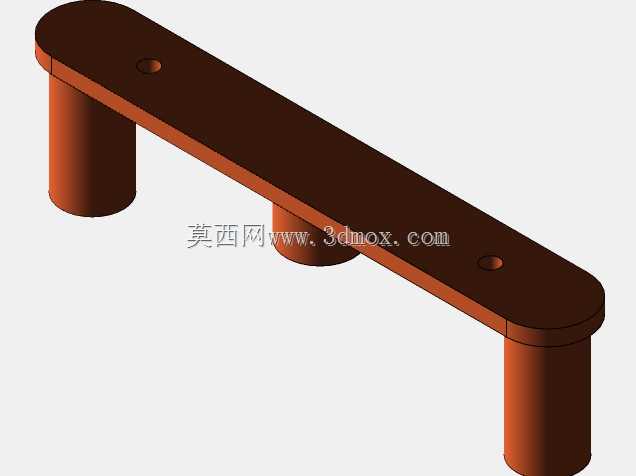

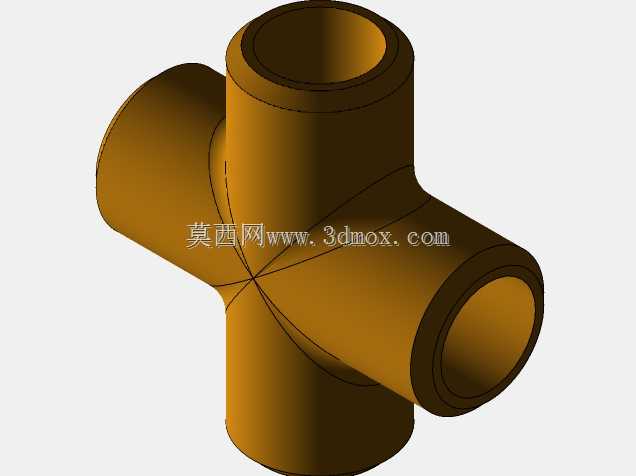

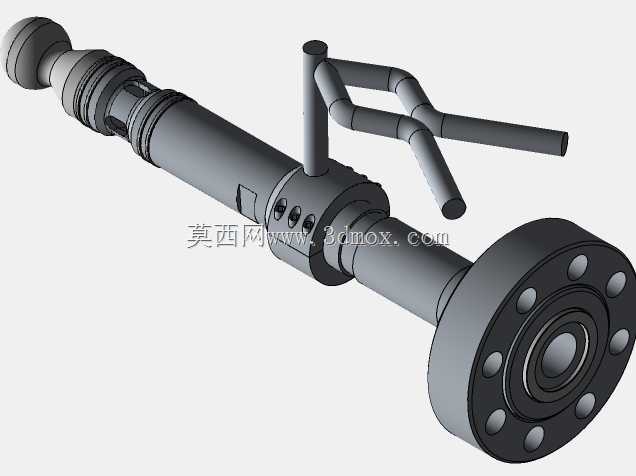

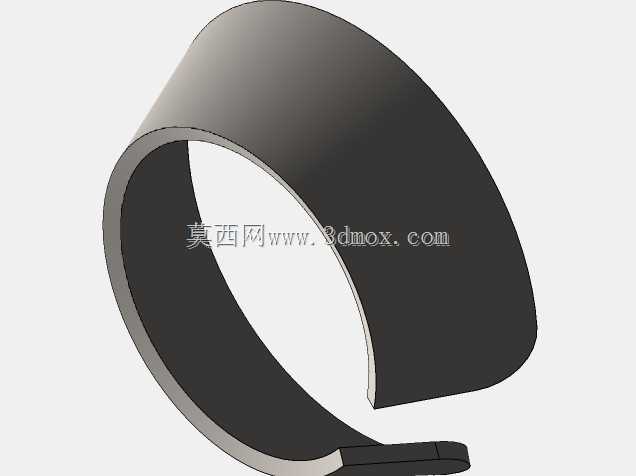

　　装置核心的发射筒采用整根厚壁无缝管材加工，两端的连接结构做了阶梯式密封槽设计，可适配高压工况下的径向密封与端面密封组合形式，避免高压流体推送清管器时出现密封泄漏，发射筒的内径尺寸严格匹配对应规格的清管器外径，保证清管器在筒内推送时不会出现偏斜、卡滞，发射端的快开锁紧结构采用卡箍式设计，不需要大型拆装工具即可完成清管器的装填作业，同时锁紧结构自带安全联锁卸压孔，只有当筒内压力完全泄放后才能开启端盖，从结构上避免带压操作的安全风险。框架内部集成的多组阀组与仪表安装位，采用模块化安装板设计，每个阀组的安装板都通过螺栓固定在框架的横向支撑梁上，后期维护时可单独拆卸某一路阀组，不需要拆解整体框架结构，阀组之间的连接管路采用弯管一体成型工艺，

　　减少了管路接头数量，也就降低了高压工况下的泄漏点，每一路阀组对应清管器发射过程中的泄压、进气、放空、压力检测功能，操作人员在框架侧面即可完成所有操作，不需要绕到装置另一侧，符合现场作业的操作动线设计。设计过程中重点校核了框架在1.5倍额定压力下的结构形变，因为高压工况下发射筒会产生一定的轴向推力，框架的纵向支撑梁做了加厚处理，同时在发射筒两端的支撑位置增加了三角形加强筋，避免长期承压后框架出现形变导致发射筒同轴度偏差，进而引发清管器卡滞的问题。装置的整体安装边界充分考虑了现场撬装集成的需求，宽度方向预留了足够的阀组操作空间，长度方向的两端预留了管路连接的操作余量，不需要额外扩展安装平台即可完成与现场主管路的对接，适配野外作业站点、

　　海上平台撬装、油气处理站等多种安装场景，不管是新建管线的投产前清管，还是在役管线的定期清蜡、除垢作业，这套装置都能稳定适配高压工况下的连续作业需求，结构上没有冗余的装饰性设计，所有结构件都服务于承压、操作、维护的实际功能，避免了不必要的材料浪费与加工成本投入。
