法兰快开式圆形过滤罐体结构设计

　　在流体介质输送、工艺介质净化的各类工业场景里，这类圆形过滤罐体是管路系统中承担固液、气固杂质拦截的核心承压部件，从车间循环冷却水支路、工艺气体预处理段到小型化工配料输送管线，都能见到同结构过滤罐体的应用，它的核心作用是在管路通径不变的前提下，通过内置的滤篮、滤袋或者滤芯组件，拦截介质中携带的焊渣、氧化皮、固体颗粒杂质，避免下游的泵体、阀门、精密仪表因为杂质卡涩、磨损出现故障，降低非计划停机的维护成本。

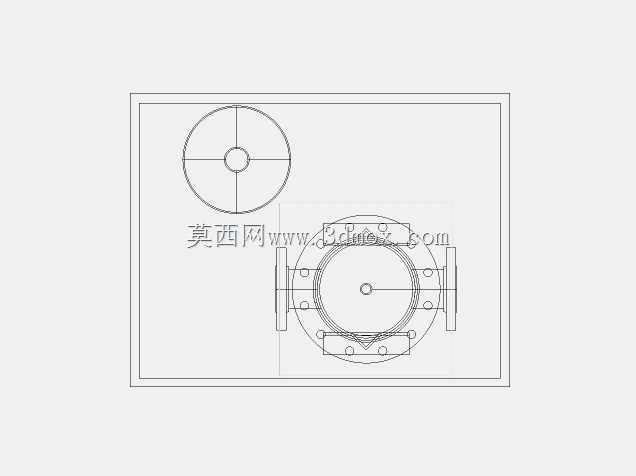

　　从结构设计逻辑来看，这款罐体采用了立式圆形承压结构，整体以回转体构型为主，上端设置快开式圆形端盖，端盖与罐体主体通过侧边的铰接耳座配合锁紧结构实现快速开合，不需要完全拆卸所有紧固件就能完成内部滤件的更换与罐体内部清理，日常运维的操作效率比螺栓全紧固的封盖结构高很多，适合需要频繁清理滤渣的使用场景。罐体两侧对称布置的带孔安装支耳，是现场安装时的核心受力部位，设计时需要匹配安装基面的螺栓孔位，同时核算支耳与罐体焊接位置的局部应力，避免满水承压或者带压运行时支耳处出现应力集中导致焊缝开裂。罐体顶部的圆形视图对应的是端盖的俯视结构，中心的小孔是排气或者安装压力表的接口，端盖与罐体接触的位置设置了密封槽，用来嵌入橡胶或者四氟材质的密封圈，保证承压状态下的介质无泄漏。

　　做这类罐体的三维建模时，首先要确定核心的通径参数，也就是罐体的内径尺寸，这个尺寸直接决定了过滤流量的上限，内径越大，相同流速下能容纳的滤件面积越大，纳污能力越强，对应的处理流量也就越高。建模过程中要优先保证回转体的同轴度，罐体主体、端盖、底部接口的中心轴线要完全重合，避免安装后出现滤件偏斜、密封面错位的问题。侧边的铰接结构要预留足够的开合间隙，保证端盖翻开时不会和罐体本体、侧边的管路发生干涉，锁紧结构的行程要匹配密封件的压缩量，既要保证密封面有足够的压紧力，又不能因为锁紧力过大压坏密封圈。

　　现场安装时要注意，这类罐体的安装支耳需要固定在刚性足够的支架或者平台上，不能直接依托进出口管路承重，避免运行过程中管路振动传递到罐体焊缝位置引发疲劳开裂。进出口的管路对接时要保证同轴度，不能强行对口连接，否则会在罐体接口处产生额外的装配应力，长期运行下容易出现接口渗漏。日常运维过程中，打开端盖清理滤件之前，必须先排空罐体内部的压力，确认罐体卸压完成后再操作锁紧结构，避免带压开盖引发安全事故。另外罐体底部如果设置排污接口的话，要预留足够的操作空间，方便定期排放罐体底部沉积的杂质，减少滤件的堵塞频率。

　　从结构细节来看，罐体筒壁的厚度要根据实际使用的工作压力、介质温度、材质特性来核算，不能单纯凭经验选厚壁或者薄壁，壁厚过薄会导致承压能力不足，壁厚过大则会增加不必要的材料成本，同时提升整体重量给安装带来额外负担。支耳上的安装孔要设计成长圆孔或者足够大的通孔，抵消现场安装时的基础尺寸误差，避免因为孔位对不上强行装配带来的应力。端盖的锁紧件要做防松设计，比如加装防松垫片或者采用自锁式锁紧结构，避免设备运行过程中因为管路振动导致锁紧件松脱，引发密封失效。
