工业流体管路用双筒式预过滤装置结构设计

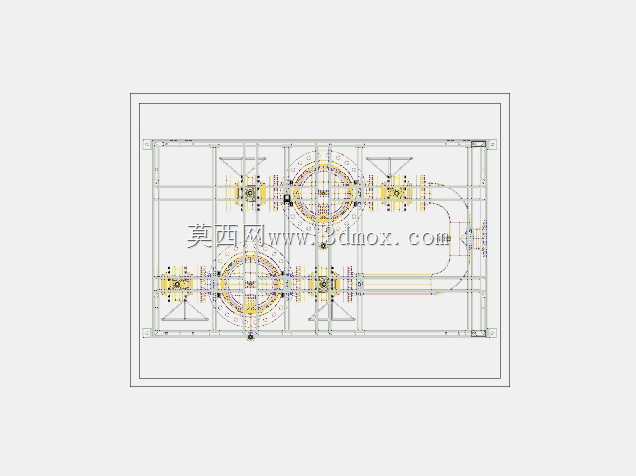

　　在工业流体输送系统的前端预处理环节，预过滤器承担着拦截大粒径杂质、保护后端精密处理元件的核心作用，这类装置广泛应用于石化输油管路、电厂循环水系统、化工原料输送管线、燃气调压站进气段等场景，是流体系统稳定运行的第一道防护屏障。本次呈现的双筒式预过滤结构，采用对称双滤腔并联布局，从工程应用的实际需求出发，兼顾了连续运行工况下的不停机维护需求，避免了单筒过滤器反冲洗或更换滤芯时必须截断管路的痛点。

　　从结构设计逻辑来看，整套装置以矩形焊接框架作为承载基体，框架采用型钢拼焊成型，所有受力焊缝均做满焊处理后打磨平整，既保证了整体刚性，也为内部滤筒、管路、阀门组件提供了统一的安装基准。两个滤筒沿框架纵向中心线对称布置，滤筒筒体采用标准压力容器筒体加工规范，上下端盖采用快开式压接结构，配合密封胶圈实现承压密封，日常维护时无需完全拆卸端盖螺栓即可快速开启更换内部滤网。滤筒内部设置多层不锈钢编织滤网，从进料侧到出料侧滤网孔径逐级递减，可依次拦截焊渣、锈蚀剥落物、大粒径固体颗粒等杂质，避免杂质进入下游的精密过滤器、泵体、调节阀等核心设备，造成流道堵塞、密封面划伤、叶轮磨损等故障。

　　管路布局上，装置采用同侧进出料设计，进料总管从框架侧部接入后通过三通分流至两个滤筒的进料口，每个滤筒进料侧单独设置蝶阀，可单独切断单个滤筒的进料通路，实现单腔隔离检修；两个滤筒的出料口汇总至出料总管，出料侧同样设置对应控制阀，配合进料阀可实现双筒同时工作、单筒工作单筒备用两种运行模式切换。管路转角处均采用大曲率半径弯头，减少流体局部阻力损失，避免杂质在转角处沉积堵塞；管路上预留了压差检测接口，可外接压差变送器实时监测滤筒前后的压力差，当压差达到设定阈值时即提示滤网需要清理或更换，无需人工定期拆解检查。

　　安装边界方面，整套装置的框架底部设置了标准化地脚安装孔，孔位间距匹配通用工业设备安装的槽钢基础间距，可直接通过膨胀螺栓或地脚螺栓固定在混凝土基础或钢制设备平台上，无需额外制作过渡安装支架。装置的进出料法兰采用国标PN16压力等级法兰，法兰密封面为突面形式，可直接与同压力等级的工业管路对接，无需额外配置转换接头。整体外形尺寸充分考虑了工业厂房的设备运输通道限制，框架宽度适配标准厂房门的通行宽度，整体高度满足常规车间设备层的净空要求，吊装点设置在框架顶部的四个角点，吊装时可保证整体重心平稳，避免吊装过程中出现结构变形。

　　从功能特性上看，这套预过滤装置的设计充分考虑了工业现场的复杂工况，所有过流部件均采用耐腐蚀材质处理，可适配弱酸碱流体、油水混合液、工业循环水、低压燃气等多种介质的过滤需求；框架表面做喷砂除锈后喷涂防锈底漆与面漆，可适应户外安装、潮湿车间等多尘、高湿度环境，减少长期使用后的锈蚀问题。装置的操作部件均布置在框架侧部的操作通道侧，阀门手轮的安装高度符合人体工程学要求，现场操作人员无需借助登高工具即可完成阀门切换、端盖开启等操作，降低日常维护的操作难度。

　　在建模细节处理上，所有结构件的连接关系均按照实际装配逻辑搭建，焊缝位置、螺栓连接点位、密封件安装槽位都做了还原，可直接用于后续的工程出图、装配工艺编制、安装指导文件制作，也可作为流体系统集成设计时的选型参考模型，帮助设计人员快速完成管路布局的干涉检查、安装空间预留校核，减少现场安装时的尺寸适配问题。
