直联式真空泵结构设计三维数模

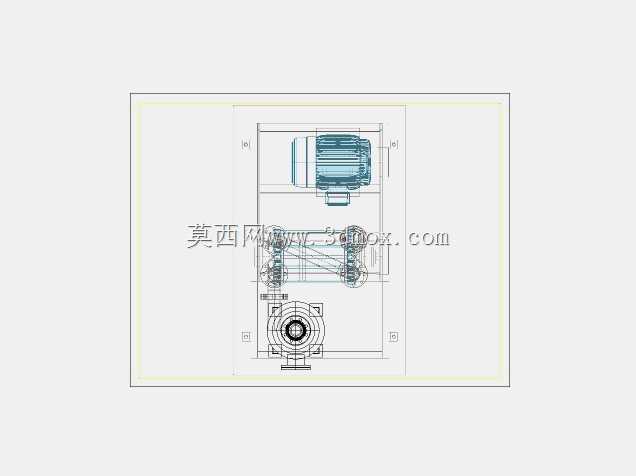

　　这套真空泵的三维结构设计，是面向常规工业真空获取场景做的落地化结构方案，日常在电子元器件封装产线的真空吸附工位、实验室真空干燥装置配套、小型注塑件的真空脱泡工序、食品包装的真空抽气环节都能适配，核心作用是在密闭腔体内部建立并维持符合工艺要求的真空度，把腔体内的可凝性、非可凝性气体逐步抽出，满足不同生产工艺对低压环境的硬性要求。从结构布局来看，这套模型采用了电机与泵体直联的紧凑式设计，没有额外设置皮带传动或者联轴器过渡的冗余结构，整体安装 footprint 比同抽速的分体式真空泵缩小近三成，对安装空间局促的桌面型设备、集成式真空机组来说适配性更强。设计过程中优先考虑了日常运维的便捷性，泵体的端盖连接采用了均布的内六角螺栓固定，

　　拆解时不需要专用的工装夹具，日常更换密封件、清理泵腔积垢的时候，现场运维人员用常规内六角扳手就能完成操作，不需要把整泵从安装基座上完全拆卸下来。进气口的位置设置在泵体前端的轴向位置，接口采用了标准的法兰连接结构，和常规工业真空管路的快装接头、金属波纹管都能直接匹配，不需要额外做转接件设计；排气口设置在泵体侧下方，做了内置的消音结构预留，实际运行时能把排气侧的气流噪音控制在工业车间允许的噪音区间内，不需要额外加装外置消音器就能满足多数车间的噪音管控要求。安装基座的设计做了一体化的铸造结构预留，四个安装脚的位置做了减震垫安装槽，安装时可以直接配套橡胶减震垫，把泵运行时的机械振动和安装台面做隔振处理，避免振动传递到配套的精密工艺设备上，

　　影响比如电子封装、精密检测这类对振动敏感的工序精度。从泵腔的内部结构来看，转子的偏心距、旋片的滑槽间隙都做了符合行业常规设计规范的参数匹配，旋片采用了分体式的弹簧顶紧结构，在泵启动和运行的全转速区间内，旋片都能和泵腔内壁保持稳定的贴合，避免出现返油、真空度掉压的问题；油室的位置设置在泵体的下半部分，做了透明油位视窗的安装位预留，日常巡检时不用拆开任何部件，站在泵的侧面就能直接观察到润滑油的油位和油质状态，及时补充或者更换泵油，避免因为缺油导致的泵体磨损。油路的设计做了内置的强制供油通道，泵轴转动时就能带动润滑油持续泵送到各个摩擦副位置，包括转子两端的轴承位、旋片和泵腔的接触位置、端盖的密封面位置，不需要额外配置独立的润滑油泵，

　　简化了整体结构的同时也降低了故障点。整体的外形尺寸做了紧凑型的控制，长度方向预留了电机散热风罩的安装空间，不会因为结构紧凑牺牲电机的散热效率，风罩的进风方向正对电机外壳的散热筋，运行时冷却气流能顺着散热筋完整流过电机表面，保证长时间连续运行时电机的温升在绝缘等级允许的范围内。安装边界上，四个安装脚的孔位采用了对称式布局，不管是水平安装在设备机架上，还是垂直安装在真空机组的侧板上，都能保证泵的油位在合理区间，不会出现润滑油倒灌进入进气口的问题；接线盒的位置设置在电机的顶部，做了防水接线的结构预留，车间日常清洁时的溅水、环境中的少量粉尘都不会侵入接线端子位置，降低电气故障的概率。这套结构设计没有做过度的冗余结构，所有的壁厚、加强筋位置都经过了常规工况的强度校核，泵体在承受最大工作压差的时候，腔体的变形量控制在密封件允许的补偿范围内，不会因为腔体变形导致密封失效、真空度不达标的问题。和同类型的真空泵结构相比，这套设计把日常需要频繁操作的部件，比如油塞、气镇阀、进气滤网的位置都设置在了操作人员容易触及的侧面位置，不需要探到设备底部或者背面就能完成操作，日常做气镇操作排除可凝性气体、更换进气滤网、排放旧泵油的时候都十分顺手，符合工业设备的人机工程设计要求。
