不锈钢框架式户外烧烤操作台结构设计

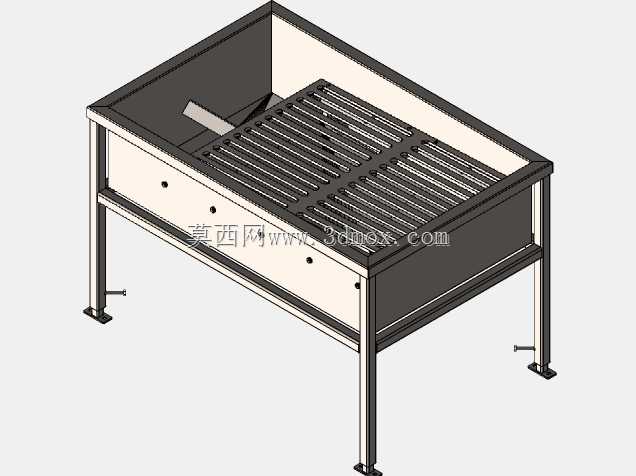

　　这款带格栅承托的框架式操作台，主要面向户外餐饮经营、郊野露营配套、庭院休闲聚餐场景设计，核心用途是承载炭烤作业过程中的燃料放置、食材临时搁置、烤制操作承载，替代传统简易烧烤架的零散结构，实现操作区的规整化。从结构功能来看，设备上部采用三面围板设计，后侧与左右侧的围板高度高于前部操作面，能够阻挡烤制过程中侧向的风直吹炭层，避免炭火星飞溅到操作区外，同时围板形成的半封闭腔室可以聚拢炭层燃烧的热量，减少热量无意义散失，提升热利用效率。中部的格栅承托板采用等间距条形栅格结构，栅条间隙控制在12mm左右，既能够保证炭块燃烧的空气上下流通，让氧气充分接触燃料保证燃烧充分，又可以让燃烧后的炭灰直接透过间隙落入下方的接灰腔，

　　避免炭灰堆积在炭层位置堵塞通风路径。下方的抽屉式接灰腔采用抽拉结构，前端设置内嵌式拉手，日常清理炭灰时不需要抬动上部的格栅与围板，直接抽出接灰抽屉即可倾倒积灰，清理过程不会弄脏上部操作面。设备的支撑腿采用矩形方管焊接成型，四条支腿底部配置可调式脚杯，脚杯通过螺杆与支腿内的螺母配合，旋转脚杯即可调整单支腿的支撑高度，能够适配户外不平整的地面，保证整个操作台放置后处于水平状态，避免烤制过程中台面倾斜导致食材、工具滑落。支腿上还设置了横向的连接横梁，横梁一方面提升整体框架的结构刚性，减少框架受载后的扭转变形，另一方面可以作为下部的辅助置物空间，临时放置烧烤夹、调料瓶等常用工具。从设计思路层面，这款结构优先考虑了户外使用的耐候性与易维护性，

　　所有与食材、炭火接触的部件都采用不锈钢材质，避免高温高湿环境下出现锈蚀问题，框架的焊接位置都做了打磨钝化处理，没有尖锐的焊渣凸起，避免操作过程中划伤操作人员。整体结构没有复杂的传动部件与易损连接件，所有部件都采用螺栓连接与焊接结合的方式，后期维护只需要检查脚杯的调节螺杆是否卡滞、栅格条是否出现受热变形即可，不需要复杂的维保流程。安装边界方面，设备整体的长宽尺寸控制在1200mm*800mm范围，操作面高度设置为850mm，符合成年人站立操作的舒适高度，不需要额外搭配垫高平台；支腿的可调范围为±30mm，能够适应地面最大30mm的高度差，安装时只需要保证放置区域的地面承载力不小于100kg/㎡即可，不需要做额外的地面预埋或者固定，

　　设备自身的重量即可保证放置稳定性，即使受到侧向的轻微碰撞也不会出现倾翻。上部的围板高度为150mm，格栅距离围板顶部的距离为100mm，放置炭块后炭层距离操作面的高度合适，操作人员翻烤食材时不需要过度抬臂，长时间操作也不容易产生疲劳。接灰抽屉的抽拉行程为400mm，抽出后能够完全暴露接灰腔的整个截面，清理时不会出现积灰死角。栅格条的厚度为3mm，单根栅条的承重能力不低于5kg，整个格栅面均匀承载时可以承受最大80kg的载荷，既可以放置常规的木炭，也可以临时搁置烤制中的食材盘、烤网等重物，不会出现栅条弯曲变形的问题。框架的所有连接位置都做了圆角过渡，没有直角尖锐边，户外移动搬运时不会剐蹭操作人员的衣物或者皮肤。
