船舶驾驶舱操舵室舱体结构设计

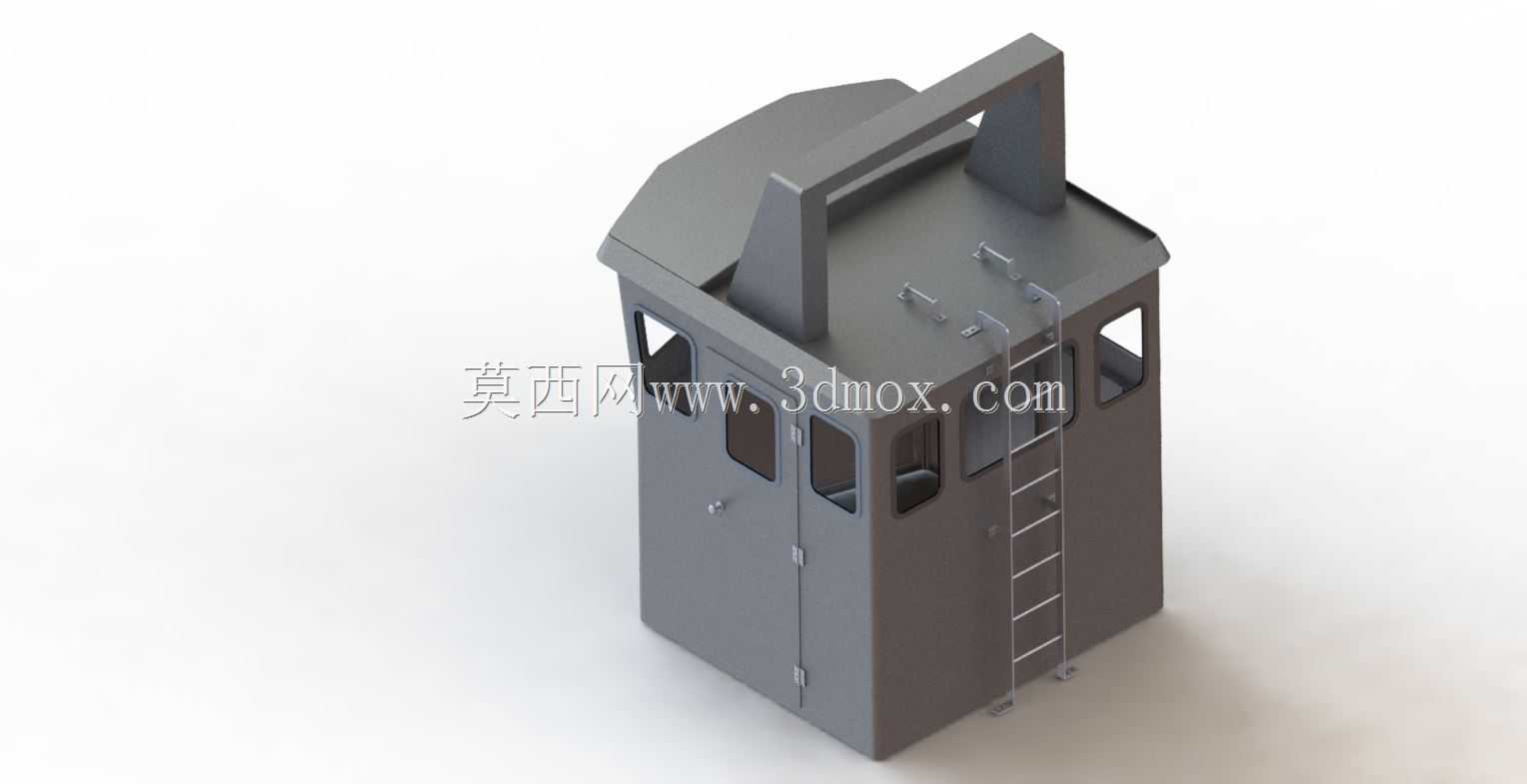

　　该三维结构对应中小型作业渔船的上部操舵舱罩结构，是整船操控系统的核心承载舱段，安装位置位于渔船主甲板前部中轴区域，作为船员执行航行操控、作业调度、瞭望观测的封闭作业空间使用。从实际作业场景来看，这类舱罩结构普遍适配长度12米至24米的近海作业渔船，覆盖拖网、流刺网、小型围网等多种作业船型，日常航行中需要为操舵人员提供遮风挡雨的封闭作业环境，同时要保证全向观测视野满足近岸避碰、渔网作业观测、航标识别的实际需求。

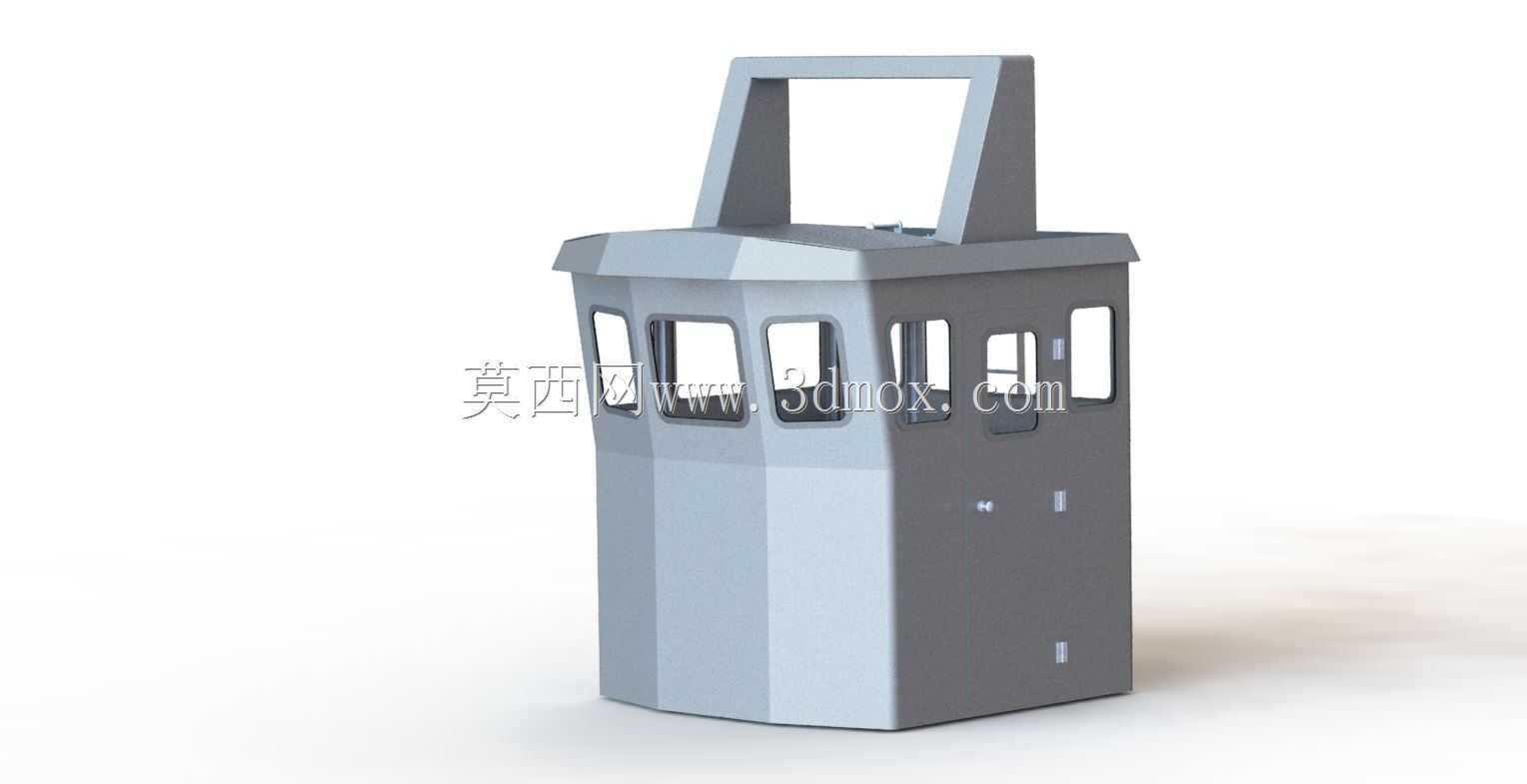

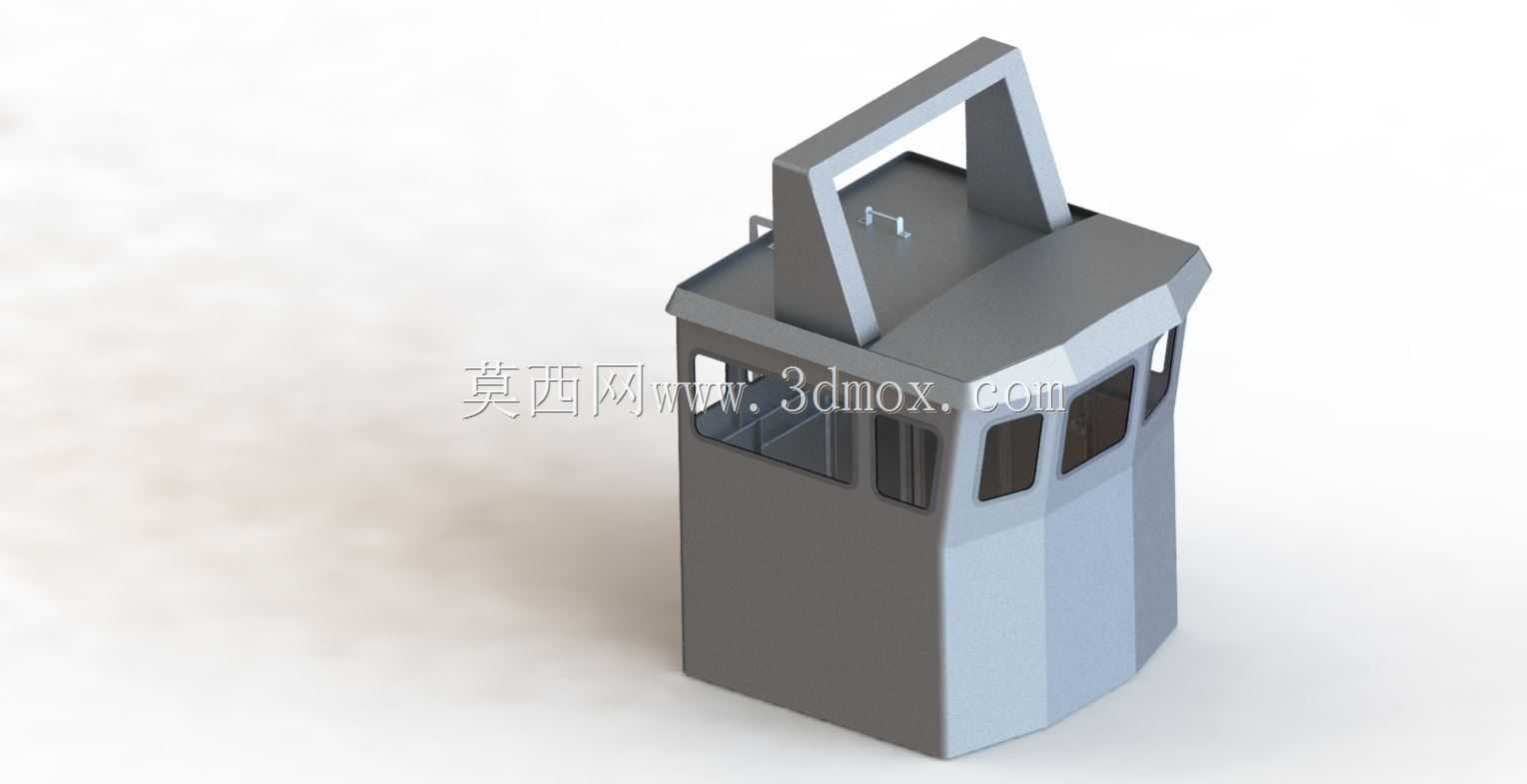

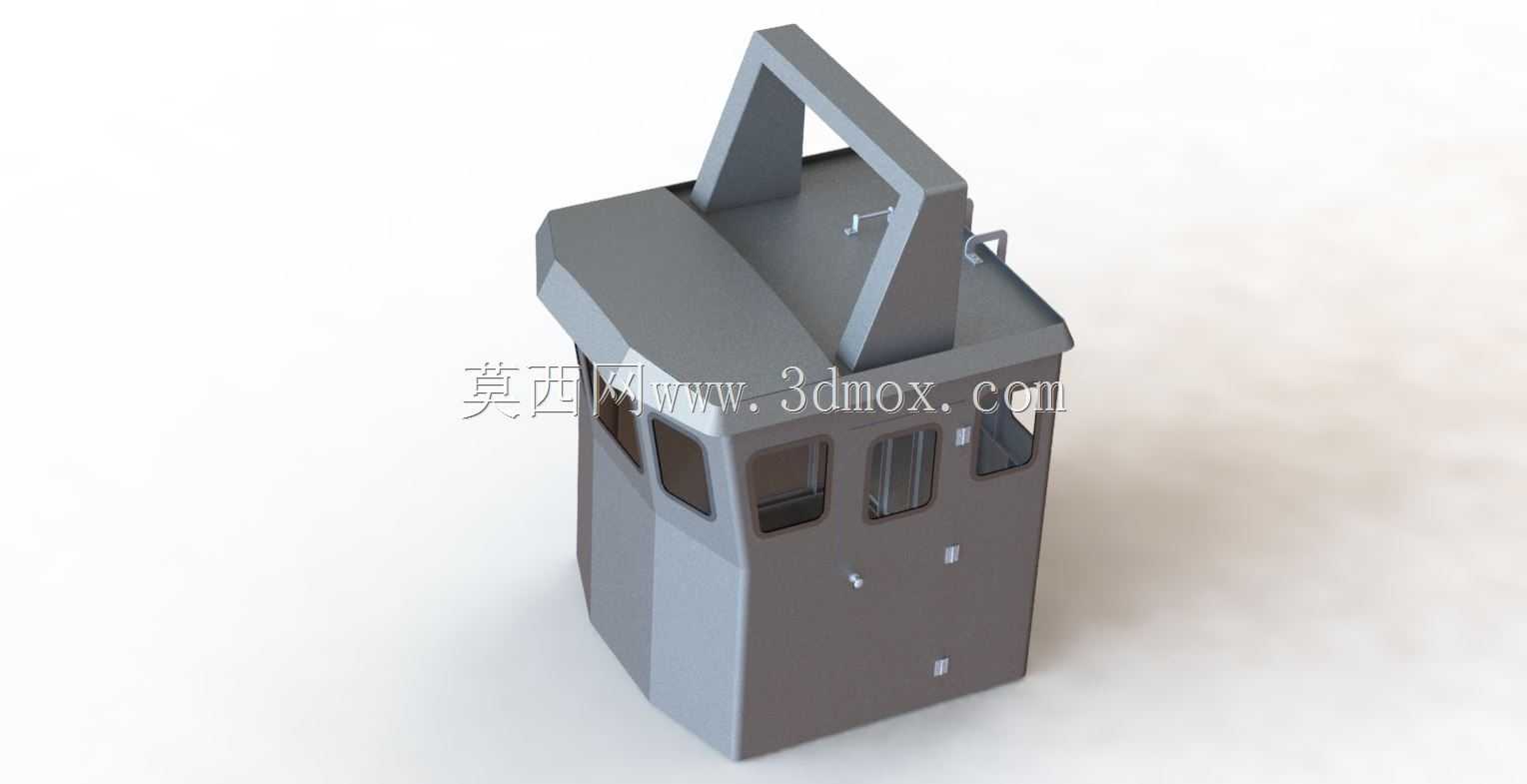

　　结构设计上，舱体采用多面切角的多边形围壁结构，而非传统的矩形舱室，这种设计首先考虑的是近海航行的风阻优化，切角面可以有效分解横风、迎风带来的气流冲击，降低恶劣海况下舱段承受的风载荷，同时多面开窗的布局能够消除矩形舱室存在的侧后方视野盲区，操舵人员站立在舱内操控位时，无需大幅移动身体即可观测到船舷两侧的渔网作业状态、后方跟随的作业小艇以及侧方过往船舶动态。舱体下部采用向内收窄的斜壁过渡结构，与主甲板的安装基座形成稳定的承力连接，这种收窄设计一方面可以减少舱体占用的甲板有效作业面积，给甲板前部的渔网收纳、渔获分拣区域留出更多操作空间，另一方面斜壁结构能够快速导走甲板上浪带来的海水，避免海水在舱壁根部积存造成结构腐蚀。

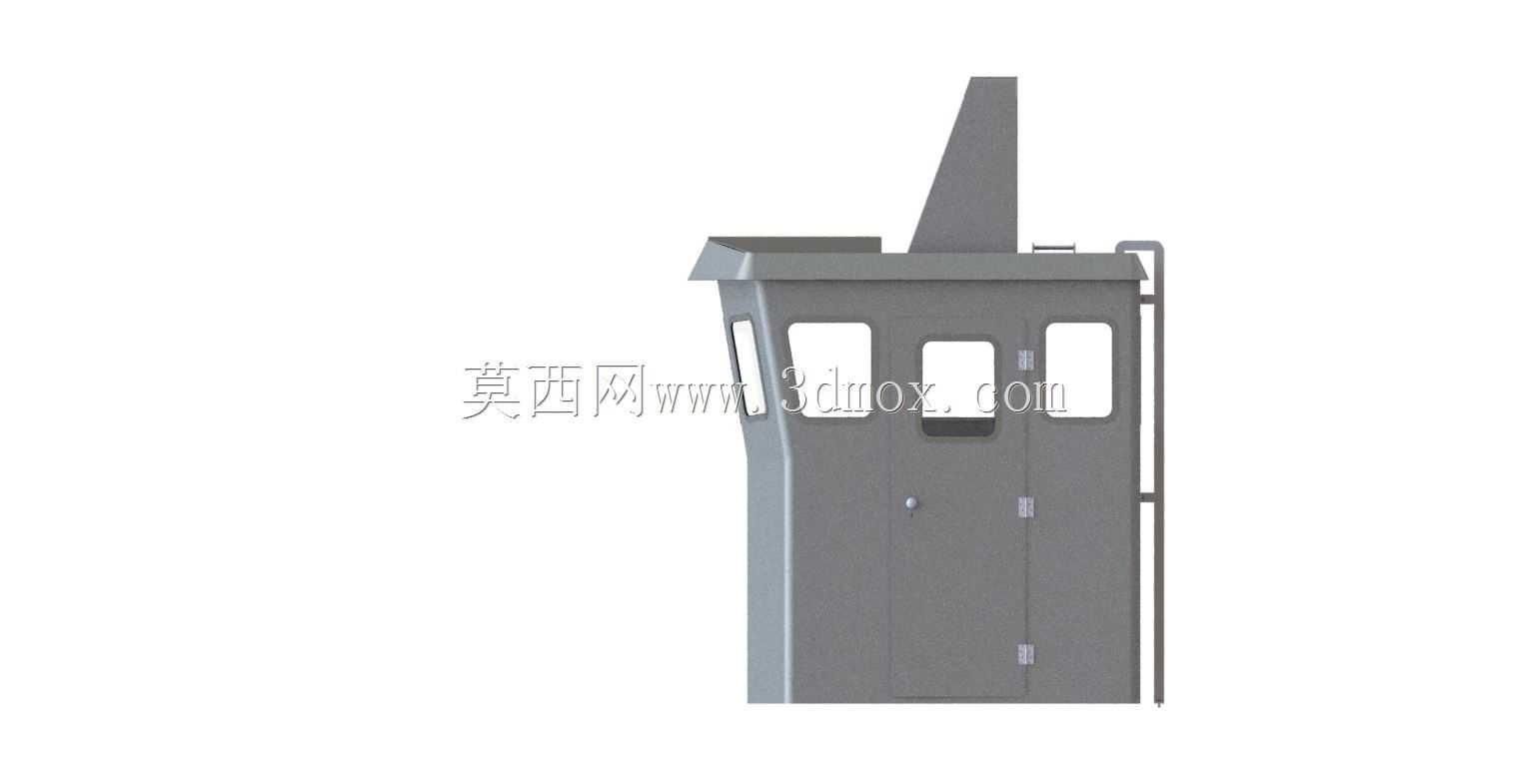

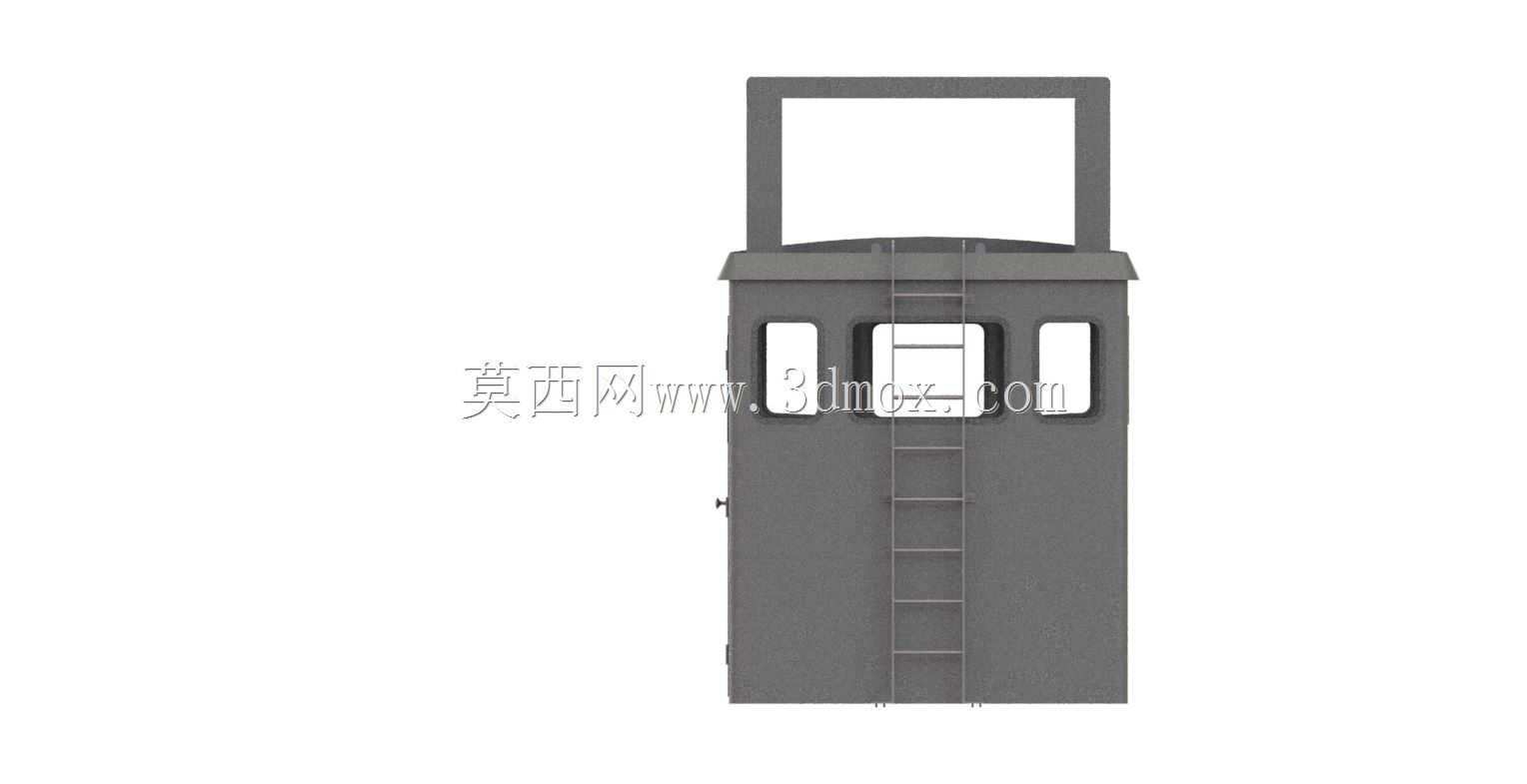

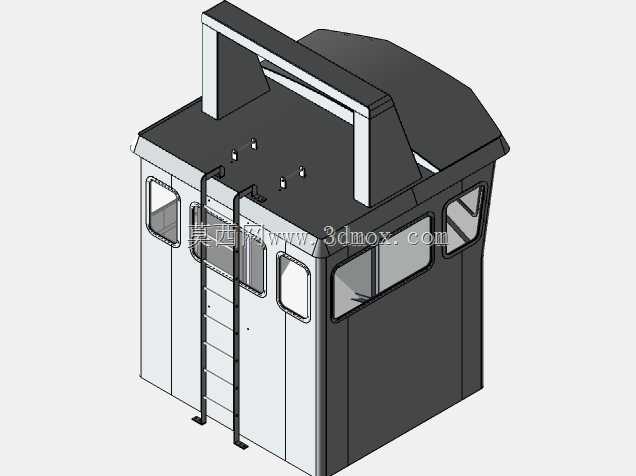

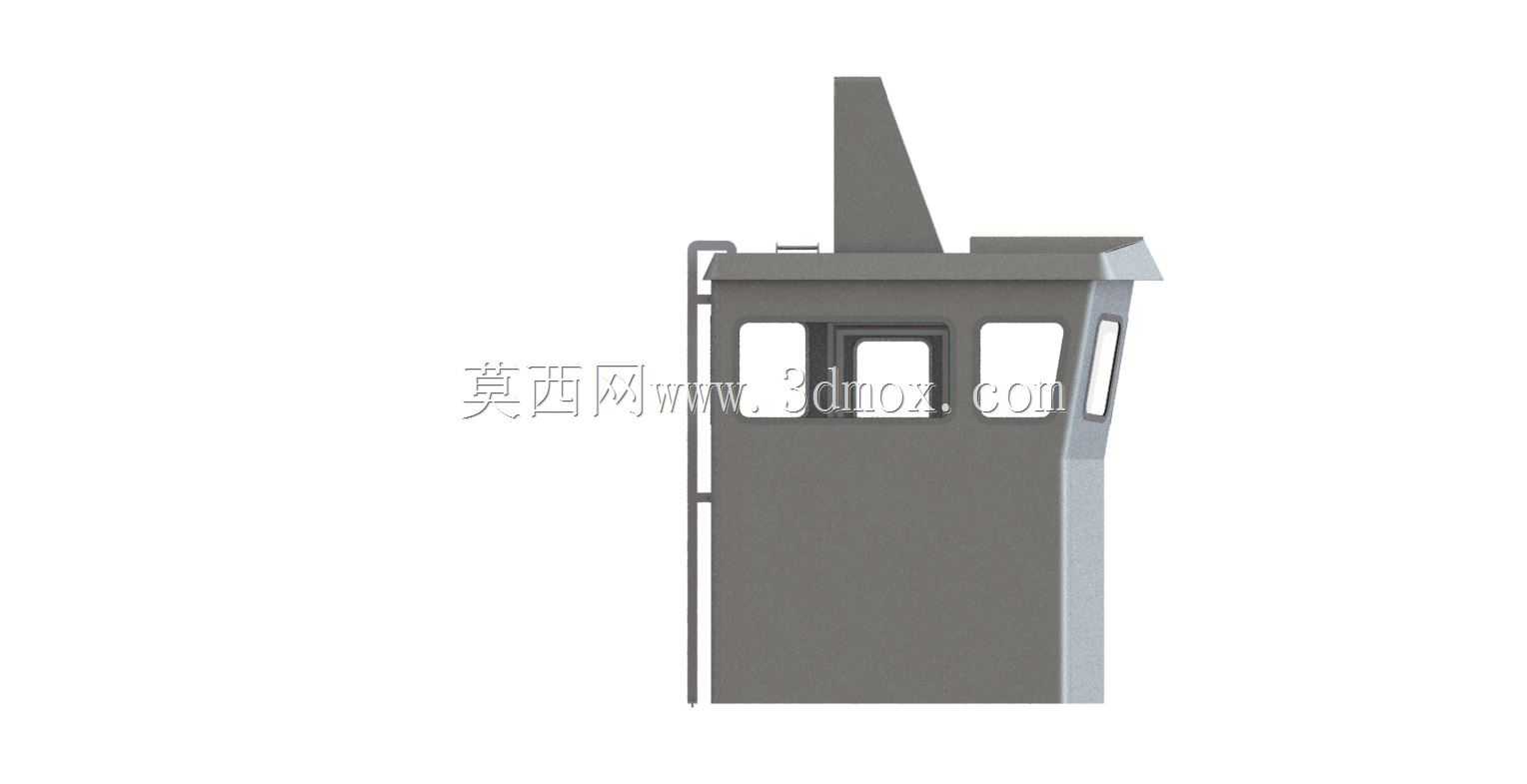

　　舱体上部的凸起框架结构是专门的瞭望窗安装位，框架整体高出舱顶平面450mm左右，中间预留的通敞开口用于安装倾斜式钢化瞭望玻璃，操舵人员在近距离靠泊、穿越狭窄航道、观察船头渔网收放状态时，可以通过该高位窗口获得无遮挡的前向俯视视野，解决普通前窗存在的船头近距视野盲区问题。舱壁上的开窗布局经过实际作业场景验证：正面设置三扇等宽的固定观察窗，对应操舵位的正前向航行视野，左右两侧各设置三扇不同角度的侧窗，覆盖船舷90度至165度的观测范围，每扇窗户的下沿距离舱内地板高度为1100mm，刚好匹配成年船员站立时的视线高度，上沿高度为1750mm，避免航行时阳光直射造成的眩光影响操舵判断，同时窗户玻璃的安装槽预留了密封胶条的安装位，能够满足海上高湿高盐环境下的密封防水要求。

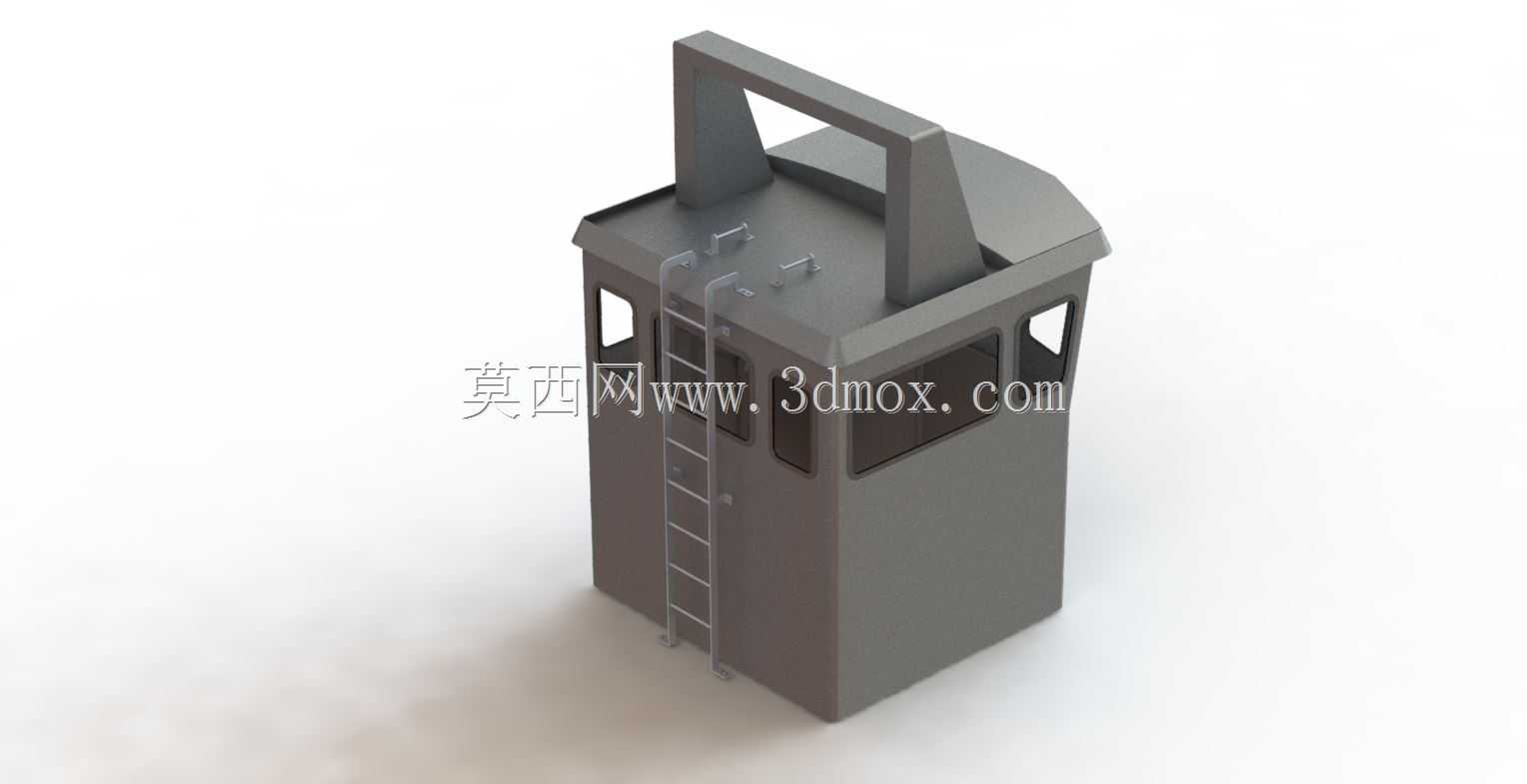

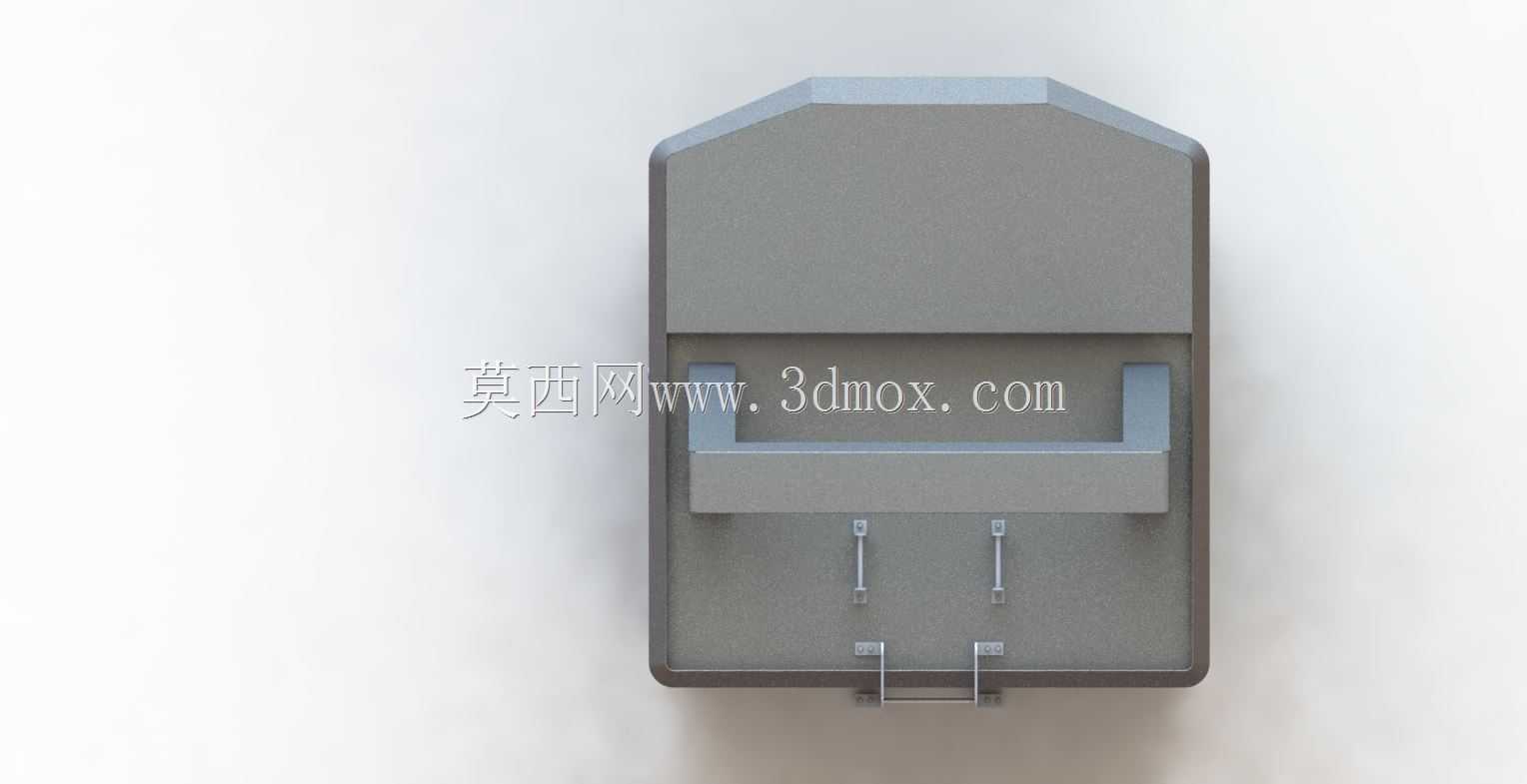

　　安装边界方面，舱体底部的连接法兰宽度为120mm，法兰上预设的连接孔位按照200mm的间距均匀排布，安装时通过螺栓与主甲板上的预埋基座连接，法兰与甲板之间需要铺设耐油橡胶密封垫，防止甲板积水渗入舱内。舱体内部的净空高度为2100mm，足够成年船员佩戴安全帽在舱内正常行走，舱壁内侧预留了操控台、航海仪器、通讯设备的安装螺柱位置，无需在现场施工时额外在舱壁上打孔破坏结构。舱体顶部的平面区域预留了航行灯、雷达支架、天线底座的安装接口，所有接口都做了加高防水台设计，避免雨水顺着安装缝隙渗入舱内。

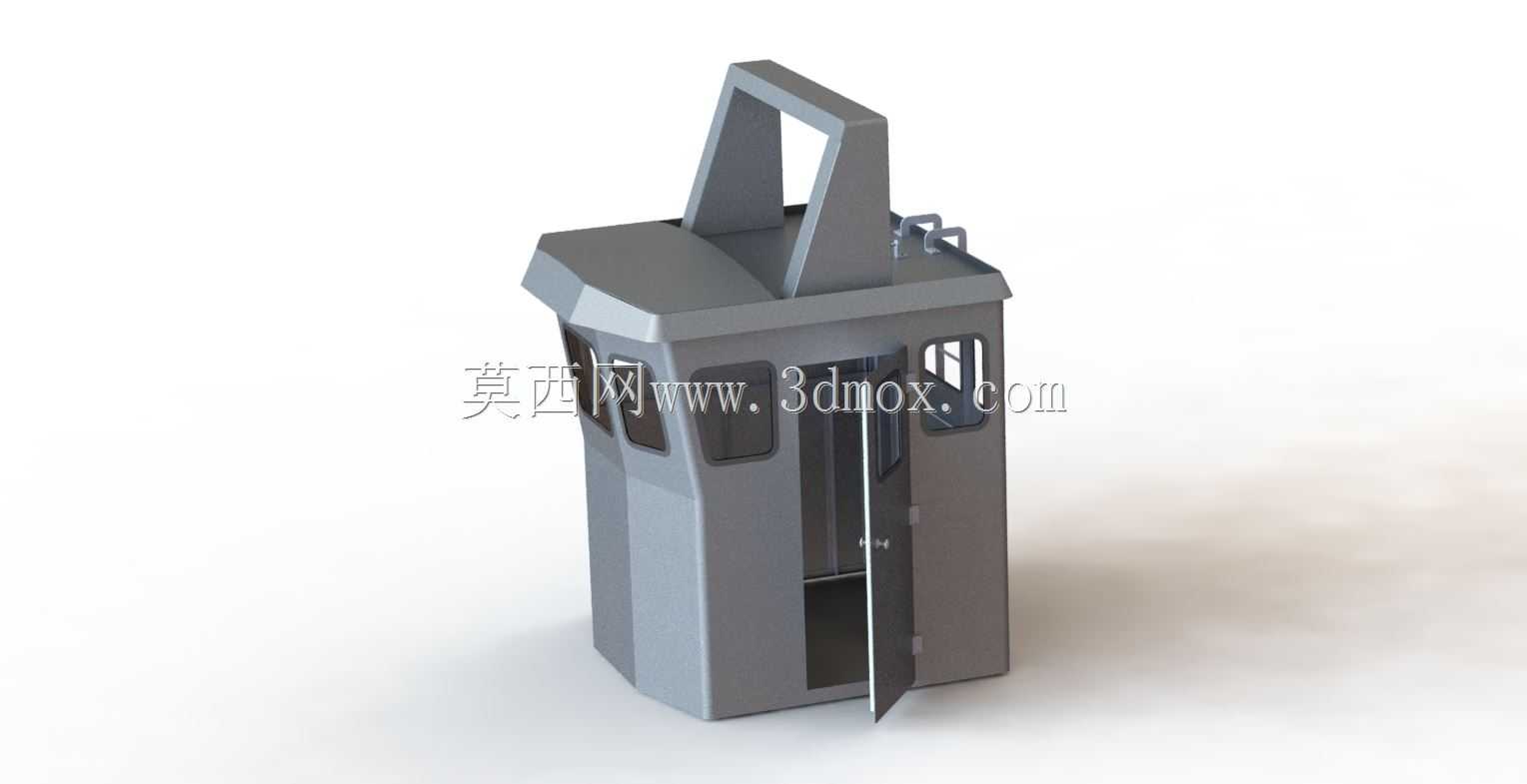

　　从结构强度设计来看，整个舱罩采用薄壁加筋的结构形式，外壁板厚度为4mm，内部每隔600mm设置一道环形加强筋，既能够控制舱体整体重量，降低船舶上部重心高度提升航行稳性，又可以保证舱体在承受9级强风冲击、海浪拍打的情况下不会出现结构变形。舱门的预留位置设置在舱体后侧右方，刚好对接甲板上的作业通道，船员从甲板作业区进入操舵舱时无需穿越船头的作业危险区域，舱门的开启方向为向内开启，避免大风天气下舱门被气流猛然向外掀开造成安全隐患。
